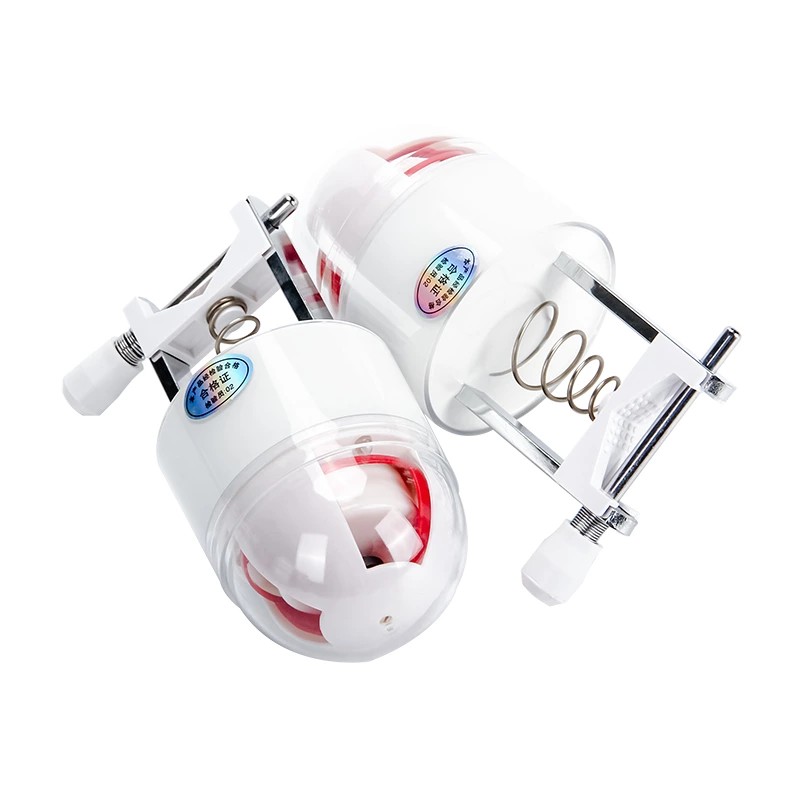

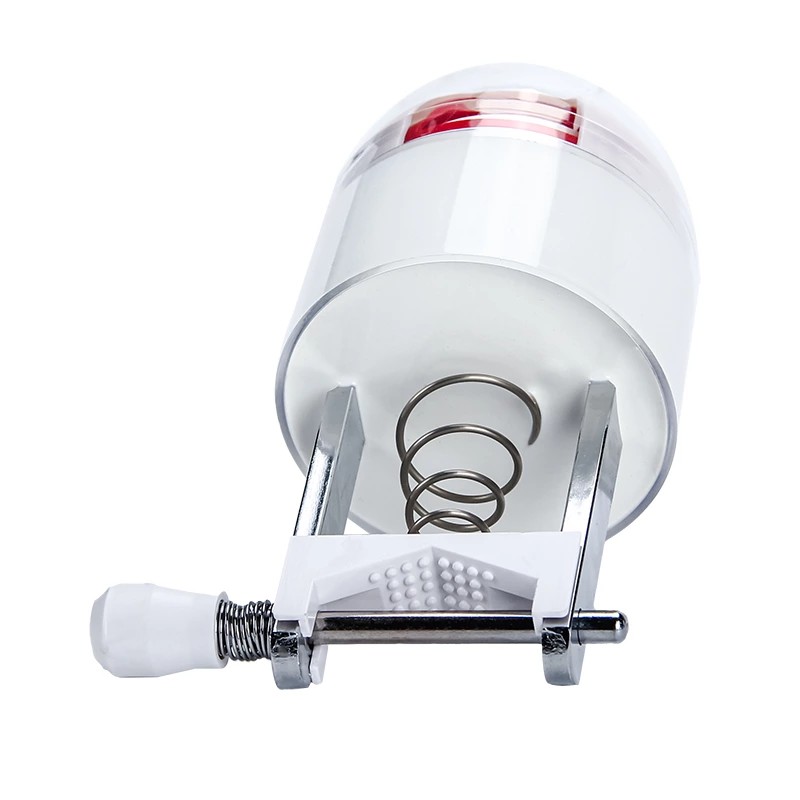

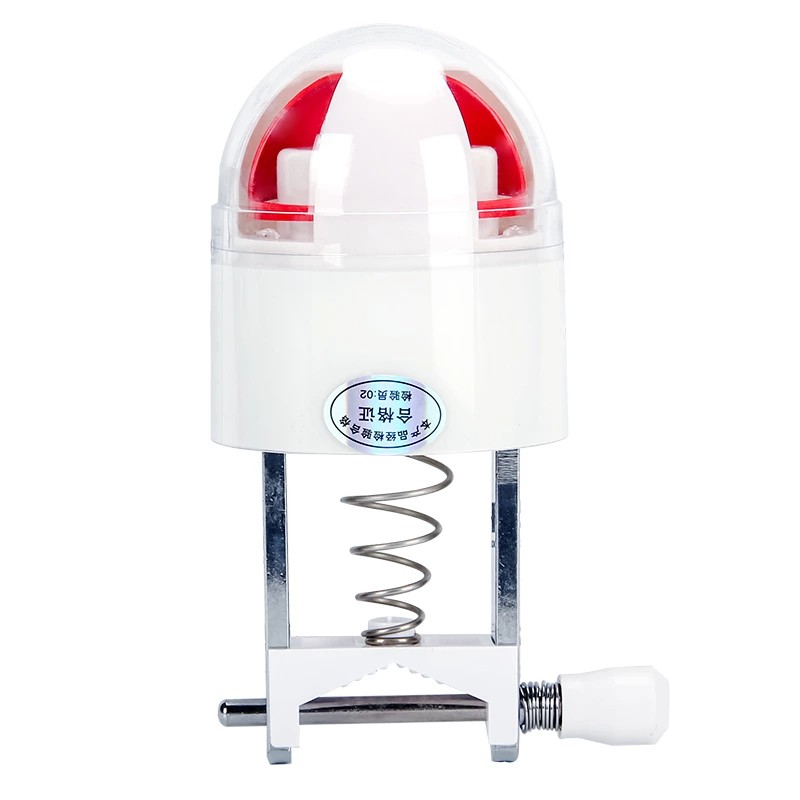

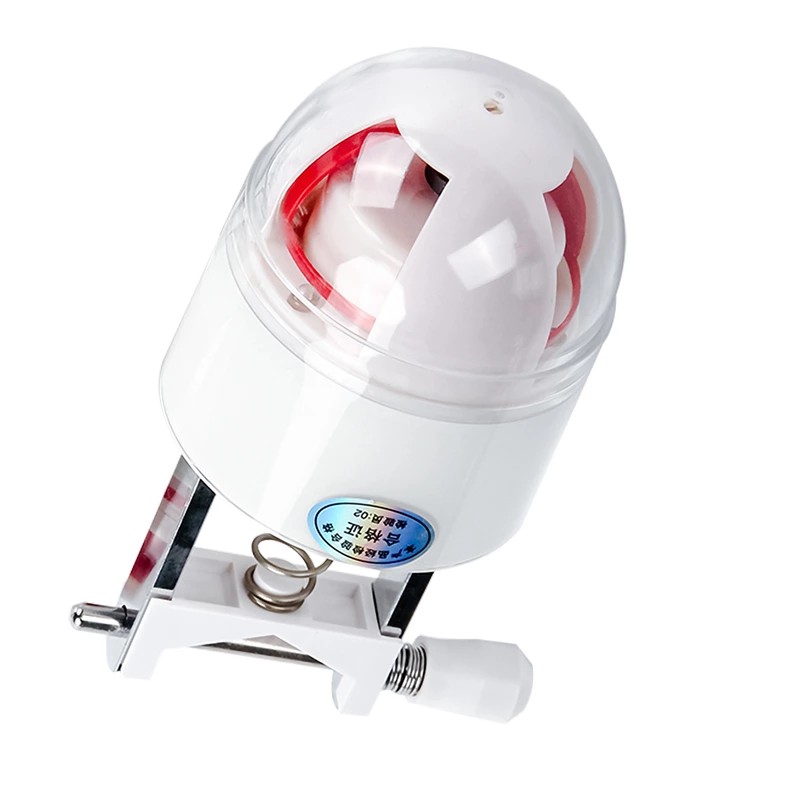

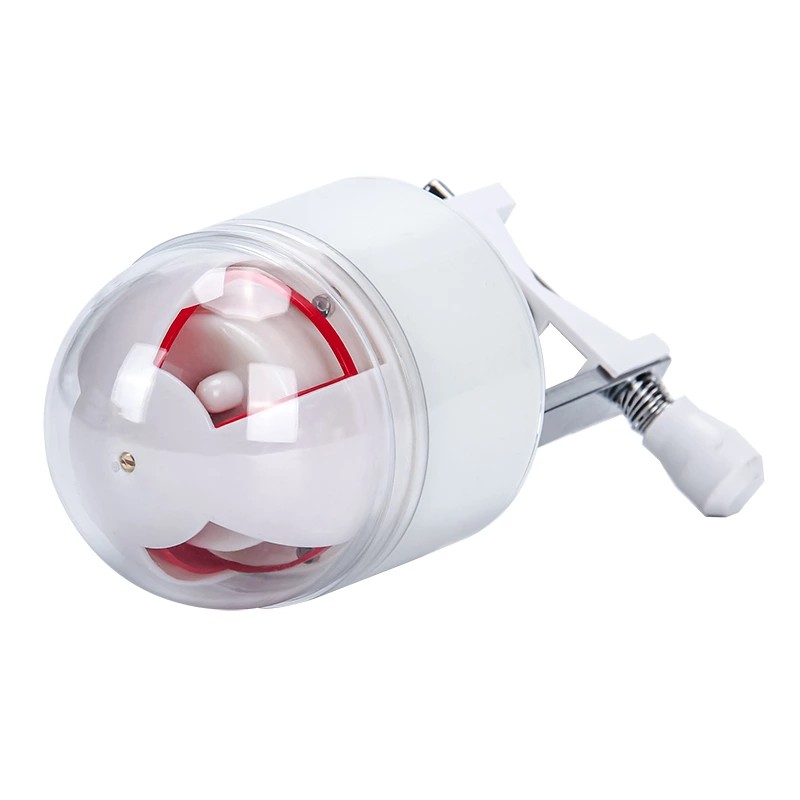

Retractable Overhead Fault Indikator JDX Grounding Locator

Minangka produsen profesional ing China, Comewill's kualitas dhuwur Retractable Overhead Fault Indicator JDX Grounding Locator nggunakake non-kontak elektromagnetik induksi minangka prinsip deteksi sawijining, menehi indikasi visual cetha saka short-circuit fault liwat abang loncat karo muter awak tandha. Cangkang piranti diolah nganggo bahan anti-tuwa, lan tampilan nggunakake bahan neon, njamin visibilitas sing jelas sanajan ing wayah wengi. Kanggo pelanggan sing mbutuhake inventaris konstan utawa paramèter sing disesuaikan, produk sing berkualitas iki disedhiyakake langsung saka pabrik kanthi rega murah sing kompetitif, mbantu tim pangopènan nyepetake wektu lokasi kesalahan.

The Retractable Overhead Fault Indicator JDX Grounding Locator minangka piranti lokasi kesalahan sing dikembangake dening Comewill kanggo jalur distribusi daya nduwur sirah. Piranti iki ngawasi owah-owahan ing baris saiki nggunakake induksi elektromagnetik. Nalika fault short-circuit ana, ngaktifake mekanisme loncat karo muter awak-munggah mechanical kanggo nampilake indikator fault abang. Struktur kasebut nggunakake proses cetakan siji-potong sing digabungake karo teknologi perawatan permukaan nano, menehi sifat anti-fouling lan anti-tuwa, saengga cocog kanggo operasi jangka panjang ing garis overhead ruangan.

Prinsip Kerja Inti

1. Logika Deteksi Fault

The Retractable Overhead Fault Indicator JDX Grounding Locator ndeteksi bentet adhedhasar owah-owahan dumadakan ing saiki sak sirkuit cendhak. Nalika fault short-circuit occurs, arus fault mili liwat titik instalasi. Unsur deteksi saiki ing jero piranti ngrasakake owah-owahan dumadakan ing saiki, lan bebarengan, tumindak pangayoman sakteruse nimbulaké baris ilang daya. Kahanan loro iki bebarengan dadi basis kanggo tumindak.

Indikator kesalahan JDX, sing dipasang ing garis nduwur sirah, bisa digunakake kanthi ndeteksi arus garis nggunakake induksi elektromagnetik. Ing kahanan operasi normal, piranti ana ing mode siyaga-kurang daya; nalika arus short-circuit liwat, sinyal induksi ngluwihi batesan prasetel, micu mekanisme drive.

2. Metode Lokasi Fault

Ing pemeriksaan nyata, sawetara indikator JDX dipasang ing interval ing sadawane baris. Nalika ana kesalahan, kabeh indikator saka sisih sumber daya menyang titik kesalahan bakal dadi abang, dene indikator ing mburi titik kesalahan tetep putih. Inspektur mung kudu mirsani status indikator ing dalan; bagean antarane indikator abang pungkasan lan indikator putih pisanan lokasi fault. Cara iki nyuda beban kerja inspeksi garis lengkap tradisional kanggo mriksa bagean lokal, kanthi nyata ningkatake efisiensi lokasi kesalahan.

3. Mekanisme Reset

Sawise fault dibusak lan daya dipulihake, peralatan kanthi otomatis ngreset sawise wektu prasetel. Retractable Overhead Fault Indicator JDX Grounding Locator nawakake kaping reset sing bisa dipilih 6, 12, 24, lan 36 jam kanggo adaptasi karo kabutuhan operasional saka garis sing beda-beda, ngilangi kabutuhan reset manual dening personel sing munggah ing kutub.

Struktur Produk lan Karakteristik Bahan

1. Bahan Cangkang

Indikator Fault Overhead Retractable JDX Grounding Locator dicetak dadi siji kanthi nggunakake bahan aeroangkasa lan nanoteknologi kanthi kekuatan dhuwur. Cangkang nduweni ciri ing ngisor iki:

Transparansi dhuwur: Nggampangake observasi status flip-up internal

Resistance noda: Reget ora gampang nempel ing permukaan

Resistensi tuwa: Ora dadi rapuh ing cahya srengenge ing njaba ruangan

Bebas pangopènan: Ora mbutuhake pangopènan tambahan sajrone umur sing dirancang

2. Komposisi Komponen Inti

3. Metode Tampilan

Indikator Fault Overhead Retractable JDX Grounding Locator nggunakake tampilan flip-top mekanik. Iku putih ing operasi normal lan dadi abang nalika flipped munggah kanggo nunjukaké fault. Sisih abang dilapisi karo bahan fluoresensi, dadi katon banget ing wayah awan lan isih bisa dingerteni ing wayah wengi utawa ing kondisi cahya sing sithik. Minangka pabrikan, Comewill prioritize resistance weather ing pilihan saka bahan tampilan, mesthekake yen komponen puteran ora luntur utawa deform ing cahya UV long-term.

Skenario Instalasi & Metode Sensing: Aman & Serbaguna

Indikator-indikator kasebut cukup fleksibel nalika ana ing ngendi wae. Kita nginstal ing garis nduwur sirah (sing ana ing kutub sarana), kabel nduwur sirah, kabel lemah (sing dikubur ing sangisore kutha), lan malah ing busbar ing lemari switchgear. Sejatine, ing ngendi wae kesalahan sirkuit cendhak bisa uga muncul ing sistem distribusi.
Amarga digunakake ing macem-macem titik, metode sensing dirancang supaya aman - ora ana kontak langsung karo bagean sing urip. Kanggo deteksi voltase, dheweke ngrasakake gradien potensial medan listrik spasial ing sekitar garis. Kanggo deteksi saiki, dheweke nggunakake induksi elektromagnetik - kaya trafo. Desain non-kontak iki minangka game-changer: supaya piranti (lan kita) aman saka voltase dhuwur, lan nggawe cara instalasi luwih gampang. Kita ora kudu ngethok garis utawa mateni daya kanggo masang - mung clamp lan pindhah.

PRINSIP OPERASIONAL

Prinsip deteksi sirkuit cendhak:
Adhedhasar karakteristik fénoména sirkuit cendhak, owah-owahan dumadakan ing arus sajrone sirkuit cendhak sing diiringi kegagalan daya piranti proteksi digunakake minangka kritéria tumindak. Cara interpretasi diagram indikasi fault yaiku: Nalika lampu indikator 2, 5, lan 8 fase A baris 2, ora ana lampu indikator ing fase B, lampu indikator 3, 6, lan 9 fase C kabeh dadi abang, dene lampu indikator 11 lan 12 tetep putih, bisa ditemtokake manawa ana gangguan hubung singkat ing jalur kasebut.

PARAMETER TEKNIS
