Pemutus Sirkuit Vakum (VCB), piranti kritis ing distribusi daya medium-voltase modern. Kita njelajah fisika dhasar kepunahan busur ing vakum, mbedakake komponen inti-saka interrupter vakum menyang mekanisme operasi-lan nampilake perbandingan praktis sing rinci karo teknologi SF₆. Artikel kasebut uga njlentrehake area aplikasi utama, kritéria pilihan, lan praktik paling apik pangopènan, kabeh adhedhasar prinsip teknik industri. Minangka profesionalProdusèn lan supplier basis China, Comewillmenehi solusi VCB sing bisa dikustomisasi kanthi kualitas dhuwur sing nggabungake linuwih, umur dawa, lan tanggung jawab lingkungan kanggo proyek industri, komersial, lan sarana ing saindenging jagad.
IngPemutus Sirkuit Vakum (VCB)wis dadi landasan distribusi daya voltase medium sing dipercaya, dadi piranti pelindung utama ing gardu induk, pabrik industri, lan fasilitas komersial. Ora kaya teknologi lawas sing ngandelake lenga, udara, utawa gas SF₆, VCB nggunakake lingkungan vakum dhuwur kanggo mateni busur sing dibentuk nalika kontak kapisah nalika ana kesalahan. Cara iki menehi kaluwihan sing béda ing kacepetan ngoper, linuwih operasional, lan safety lingkungan, dadi pilihan sing disenengi kanggo aplikasi saka 3 kV nganti 36 kV.
Infrastruktur listrik modern mbutuhake peralatan sing ora mung nindakake stres nanging uga mbutuhake intervensi minimal sajrone pirang-pirang dekade layanan. VCBs ketemu tantangan iki liwat interrupters nutup-kanggo-urip lan designs mechanical kuwat, kang Ngartekno nyuda interval pangopènan dibandhingake jinis breaker liyane.Comewill, minangka pabrikan China sing berpengalaman, khusus kanggo ngasilake VCB sing dirancang kanggo menehi kinerja sing konsisten ing macem-macem kahanan operasi, saka kelembapan tropis nganti lingkungan sing kebak bledug industri.
Artikel iki nawakake perspektif teknis asli babagan teknologi VCB, fokus ing prinsip teknik sing ngatur operasi, komponen kritis sing njamin umur dawa, lan faktor praktis sing kudu dipikirake para insinyur nalika milih lan nemtokake piranti kasebut kanggo proyek anyar utawa retrofit.
Ing inti saka saben VCB dumunung prinsip fisik dhasar: ora bisa busur listrik kanggo nyonggo dhewe ing vakum dhuwur. Nalika kontak breaker bagean ing kahanan fault, saiki nyoba kanggo njaga path liwat uap logam ionized. Nanging, amarga interrupter dievakuasi menyang tekanan ing ngisor 10⁻⁴ Pa, jalur bebas rata-rata molekul dadi dawa banget, lan partikel sing kasedhiya kanggo ionisasi arang banget.
Busur sing dibentuk meh kabeh minangka plasma uap metalik saka permukaan kontak. Minangka saiki alamiah liwat nol ing siklus AC, beluk iki condenses meh instantaneously menyang pasuryan kontak adhem lan tameng busur lingkungan. Iki kondensasi cepet-dikenal minangkaRecovery dielektrik- nyegah busur saka mbatesi, kanthi efektif mbusak kesalahan sajrone setengah siklus. Proses kabeh resik, bisu, lan ngasilake erosi kontak minimal, nyumbang kanggo daya tahan listrik VCB sing dhuwur, asring ngluwihi 5.000 operasi full-load.
Sing penting, desain interrupter vakum njamin busur tetep konsentrasi lan nyebar, ngindhari titik panas sing bisa ngrusak amplop keramik. Panggunaan geometri kontak tartamtu, kayata kontak medan magnet aksial utawa radial, luwih ngontrol gerakan busur lan njamin malah nyandhang, saéngga ndawakake umur fungsional interrupter. Prinsip punah busur iki sing ndadekake VCBs cocok banget kanggo tugas ngoper sing kerep, kayata wiwitan motor utawa ngoper bank kapasitor, ing ngendi teknologi liyane bakal mudhun luwih cepet.
Kanggo aplikasi voltase medium, pilihan antarane teknologi vakum lan SF₆ minangka keputusan teknik umum. Loro-lorone minangka teknologi sing diwasa, nanging karakteristike beda karo prioritas proyek. Tabel ing ngisor iki menehi asli, comparison rinci adhedhasar faktor operasional lan lingkungan, tanpa gumantung ing data vendor external.
| Paramèter | Pemutus Sirkuit Vakum (VCB) | SF6 Circuit Breaker |
|---|---|---|
| Interupsi Sedheng | Vakum (kekuwatan dielektrik ~10⁷ V/m) | Gas SF₆ ing tekanan (biasane 5-7 bar) |
| Kelas Tegangan Khas | 3 kV – 36 kV (tegangan menengah primer) | 3 kV – 800 kV+ (nutupi MV nganti EHV) |
| Dampak Lingkungan | Zero emisi; ora ana efek gas omah kaca | GWP dhuwur (23.500x CO₂); mbutuhake penanganan lan daur ulang sing ketat |
| Kontak Erosion & Life | erosi kurang; urip listrik nganti 30 kesalahan lengkap utawa 5.000+ operasi ngoper | Erosi moderat; produk dekomposisi gas mbutuhake manajemen |
| Regime pangopènan | Minimal; interrupters disegel kanggo urip; mekanisme lubrication mung | mriksa Kapadhetan gas periodik; ngawasi kelembapan lan produk sampingan |
| Mekanisme operasi | Spring utawa aktuator magnetik - kabutuhan energi kurang | Spring, hidrolik, utawa pneumatik - asring energi luwih dhuwur |
| Kekuwatan Khas | Kerep ngoper, kurang pangopènan, lingkungan entheng | Apik banget kanggo voltase dhuwur, instalasi kompak, kemampuan saiki fault dhuwur |
Perbandhingan iki nuduhake yen VCB utamane kuwat ing aplikasi sing tanggung jawab lingkungan, operasi sing kerep, lan biaya siklus urip sing murah. Kanggo keperluan lan pangguna industri sing nggoleki solusi sing lestari lan kinerja dhuwur kanggo jaringan voltase medium, VCB menehi pilihan teknologi sing menarik.Comewillngasilake VCB sing nggunakake kaluwihan sing ana, nawakake macem-macem produk saka 12kV nganti 40.5kV kanggo panggunaan njero ruangan lan ruangan.

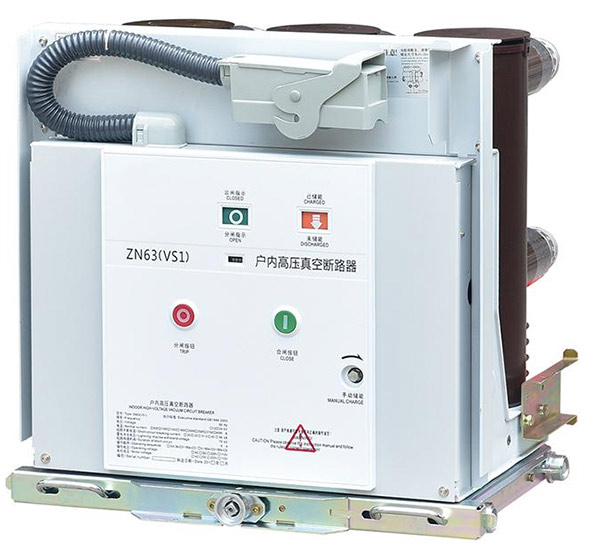

VCB minangka rakitan komponen sing direkayasa kanthi presisi, saben-saben nduweni peran kritis kanggo njamin operasi sing bisa dipercaya. Rong bagean sing paling penting yaiku interrupter vakum lan mekanisme operasi.
Interrupter vakum minangka silinder keramik sing ditutup kanthi hermetis sing ngemot kontak tetep lan obah. Bahan keramik (asring alumina) nyedhiyakake insulasi dielektrik lan kekuatan mekanik sing apik. Ing njero, bellow logam nyambungake kontak obah menyang rod operasi eksternal, njaga segel vakum nalika ngidini gerakan aksial. Sistem shielding canggih ngubengi kontak kanggo condense uap logam lan nyegah saka depositing ing lumahing utama Keramik, ngreksa integritas jampel sak umur piranti. Materi kontak, biasane wesi tembaga-kromium, dipilih kanggo resistance kanggo welding lan kemampuan kanggo njaga saiki chopping kurang, kang penting kanggo ngoper mbukak induktif.
Mekanisme operasi nyedhiyakake daya motif kanggo mbukak lan nutup kontak kanthi cara sing tepat lan cepet. Mekanisme sing dioperasikake spring sing paling umum ing VCB amarga linuwih lan kamardikan saka sumber daya njaba nalika tripping. Energi disimpen ing spring nutup (liwat sistem pangisian daya manual utawa motorized) lan dirilis nalika sinyal trip ditampa. Desain energi sing disimpen iki njamin breaker mbukak kanthi kacepetan lan gaya sing konsisten, preduli saka voltase kontrol. Pilihan liyane kalebu aktuator Magnetik, kang nggunakake wesi sembrani permanen lan coil kanggo latching, nawakake desain mechanical prasaja karo bagean obah kurang. VCB Comewill dilengkapi mekanisme sing kuat kaya seri CT, dirancang kanggo ewonan operasi kanthi pangaturan minimal.
VCB dikategorikaké miturut lingkungan instalasi lan panjaluk operasional tartamtu. Rong jinis utama yaiku:
Wilayah aplikasi utama kalebu:
Kanthi portofolio sing amba,Comewillnyedhiyakake VCB kanggo aplikasi njero ruangan lan ruangan, nawakake kustomisasi kanggo nyukupi syarat pelanggan lan standar proyek tartamtu.
Milih VCB sing tepat kanggo proyek tartamtu mbutuhake evaluasi sing lengkap babagan paramèter sistem lan kondisi operasional. Kriteria ing ngisor iki dadi dhasar kanggo keputusan pengadaan sing apik:
Kanthi ngevaluasi kritéria kasebut kanthi ati-ati, insinyur lan tim pengadaan bisa nemtokake VCB sing ora mung nyukupi syarat teknis langsung nanging uga menehi linuwih lan efektifitas biaya kanggo jangka panjang.Comewillnyedhiyakake dhukungan teknis sing rinci kanggo mbantu para pelanggan milih pilihan kasebut, nawakake produk sing tundhuk karo standar internasional utama.
Kauntungan utamane yaiku kemampuan kanggo mateni busur meh langsung sawise nol saiki ing vakum, nyedhiyakake pemulihan dielektrik kanthi cepet. Iki nyebabake wektu arcing cendhak banget, erosi kontak suda, lan pangopènan minimal, saéngga bisa dipercaya banget kanggo sistem voltase medium.
VCBs utamané dirancang kanggo aplikasi voltase medium, nutupi sawetara saka kira-kira 3 kV nganti 36 kV. Iki ndadekake dheweke dadi pilihan standar kanggo jaringan distribusi lan sistem tenaga industri.
VCB nduweni kaluwihan lingkungan sing signifikan amarga nggunakake vakum minangka medium interupsi, sing ora duwe efek gas omah kaca. Ing kontras, gas SF₆ nduweni Potensi Pemanasan Global (GWP) sing dhuwur banget lan mbutuhake penanganan sing ati-ati lan tata cara daur ulang pungkasan.
Loro komponen sing paling kritis yaiku interrupter vakum (kontak sing disegel) lan mekanisme operasi. Materi kontak interrupter lan shielding nemtokake urip listrik, nalika desain mekanisme lan kualitas materi ndhikte toleransi mechanical.
Ya, VCBs cocok banget kanggo tugas ngoper sing kerep, kayata wiwitan motor, ngoper bank kapasitor, lan kontrol tungku busur. Desain sing kuat lan erosi kontak sing sithik ngidini operasi sing aman.
VCB mbutuhake pangopènan minimal. Tugas utama kalebu inspeksi périodik saka mekanisme operasi kanggo pelumasan sing tepat, mriksa indikator mekanik, lan inspeksi visual interrupter kanggo tandha-tandha karusakan. Interrupters dhewe disegel kanggo urip lan ora mbutuhake ngisi gas utawa ngganti kontak ing kahanan layanan normal.
