Patang-ing-siji Compression Spring Suspended Fault Indikator JDG-F

Detail Produk

1. Four-in-One Detection Fault kanggo Distribusi Lines

Kualitas Four-in-one Compression Spring Suspended Fault Indicator JDG-F saka Comewill minangka piranti deteksi kesalahan elektromagnetik sing digunakake ing sistem distribusi daya voltase medium lan kurang. Iki mbantu insinyur lapangan kanthi cepet nemtokake bagean saka garis sing ana kesalahan sirkuit cendhak.

Prinsip kerja

Nalika arus short-circuit mili liwat konduktor teliti, piranti ndeteksi owah-owahan saiki dumadakan.

Mekanisme micu kertu indikator fault abang katon.

Tim pangopènan bisa kanthi visual nemokake indikator sing diaktifake ing garis kasebut.

Titik kesalahan diidentifikasi ing antarane indikator pungkasan sing diaktifake lan indikator sing ora diaktifake pisanan.

Cara zoning sing jelas iki nyuda wektu inspeksi kanthi signifikan dibandhingake karo patroli garis manual.

Comewill disesuaikan Four-in-one Compression Spring Suspended Fault Indicator JDG-F digunakake akeh ing jaringan distribusi daya ing ngendi lokasi kesalahan cepet mbantu nyuda durasi outage lan ningkatake efisiensi pangopènan.

2. Komponen Struktural lan Modul Fungsional

Indikator Kesalahan Suspended Spring Kompresi Four-in-one lengkap JDG-F nggabungake sawetara modul fungsional sing bisa digunakake kanggo njamin deteksi lan indikasi sing dipercaya.

Modul Deteksi Arus lan Tegangan

Modul iki ngrasakake owah-owahan arus lan voltase ing saluran kanthi nggunakake induksi elektromagnetik lan deteksi medan listrik. Cara sensing iki ora mbutuhake kontak langsung karo konduktor energized, mbantu nambah safety instalasi.

Sirkuit Diskriminasi Fault

Sirkuit internal nganalisa variasi sinyal kanggo mbedakake fault short-circuit nyata saka fluktuasi sementara utawa owah-owahan beban. Komponen elektronik lan mikrokontroler sing diimpor nambah stabilitas pangolahan sinyal.

Sistem Penggerak Indikator Mekanik

Sawise kesalahan dikonfirmasi, mekanisme drive ngaktifake kertu indikator neon abang, sing tetep katon nganti direset. Struktur mekanik dirancang kanggo linuwih ruangan lan operasi jangka panjang.

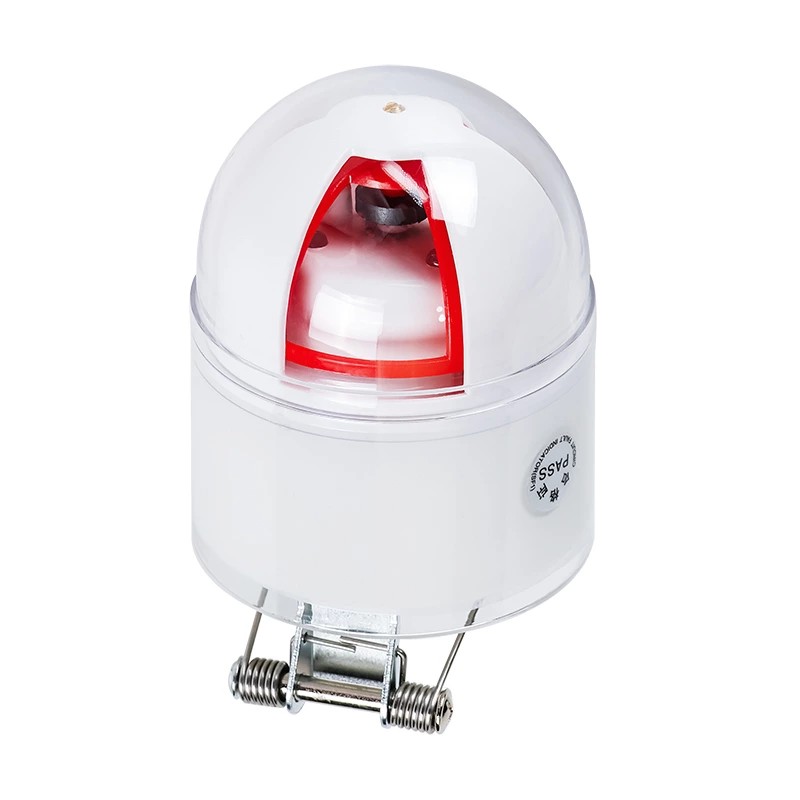

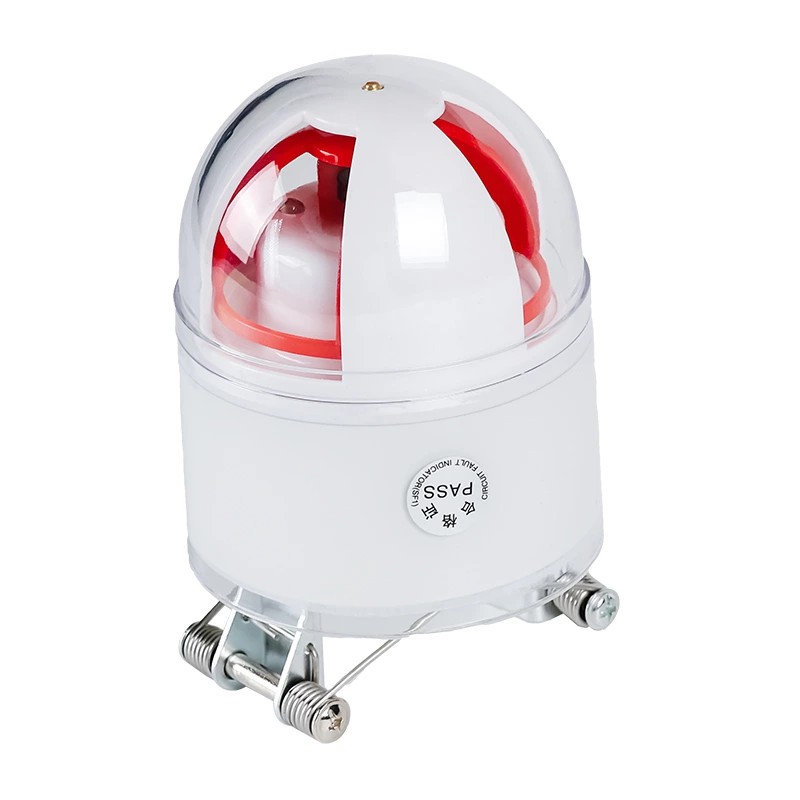

Tampilan Status Fault

Piranti kasebut nggunakake lapisan neon abang padhang kanggo mesthekake visibilitas sing jelas nalika awan lan ing kahanan cahya wengi. Mekanisme tampilan nolak luntur sanajan wis suwe kena sinar ultraviolet.

Reset Tundha Otomatis

Sawise kondisi fault dibusak, Four-in-one Compression Spring Suspended Fault Indicator JDG-F otomatis ngreset sawise wektu tundha prasetel. Fungsi iki nyuda kabutuhan intervensi manual ing lokasi sing adoh.

3. Desain Material lan Kekiatan Struktural

Kanggo ndhukung operasi ruangan jangka panjang, Comewill Four-in-one Compression Spring Suspended Fault Indicator JDG-F nggunakake bahan khusus lan desain struktural.

Omah Kelas Penerbangan

Cangkang njaba diprodhuksi nggunakake bahan penerbangan kanthi kekuatan dhuwur kanthi teknologi cetakan siji-langkah. Perawatan permukaan nanomaterial nambah resistensi kanggo kontaminasi lingkungan lan tuwa.

Komponen Magnetik Nikel-dilapisi

Unsur magnetik utama dilapisi nikel kanggo nambah konduktivitas magnetik lan nambah kinerja sensing elektromagnetik.

Tahan Cuaca

Struktur kurungan dirancang kanggo nolak:

sinar UV

Udan lan bledug

Tumpukan polusi

Konstruksi iki ngidini piranti njaga kinerja sing stabil ing lingkungan distribusi daya ruangan.

4. Sistem Daya lan Urip Layanan

Operasi sing dipercaya sajrone pirang-pirang taun penting kanggo peralatan pemantauan saluran distribusi.

Indikator Fault Suspended Spring Kompresi Four-in-one JDG-F kalebu:

Sistem baterei kanthi kinerja dhuwur kanthi umur layanan luwih saka 8 taun

Desain sirkuit elektronik daya rendah

Kontrol basis mikrokontroler kanggo operasi stabil

Fitur-fitur kasebut mbantu mesthekake yen piranti terus bisa digunakake ing pirang-pirang siklus inspeksi tanpa perawatan sing kerep.

5. Instalasi lan Operasi Live-Line

Four-in-one Compression Spring Suspended Fault Indicator JDG-F dirancang kanggo instalasi live-line, tegese piranti bisa dipasang tanpa mateni jalur distribusi.

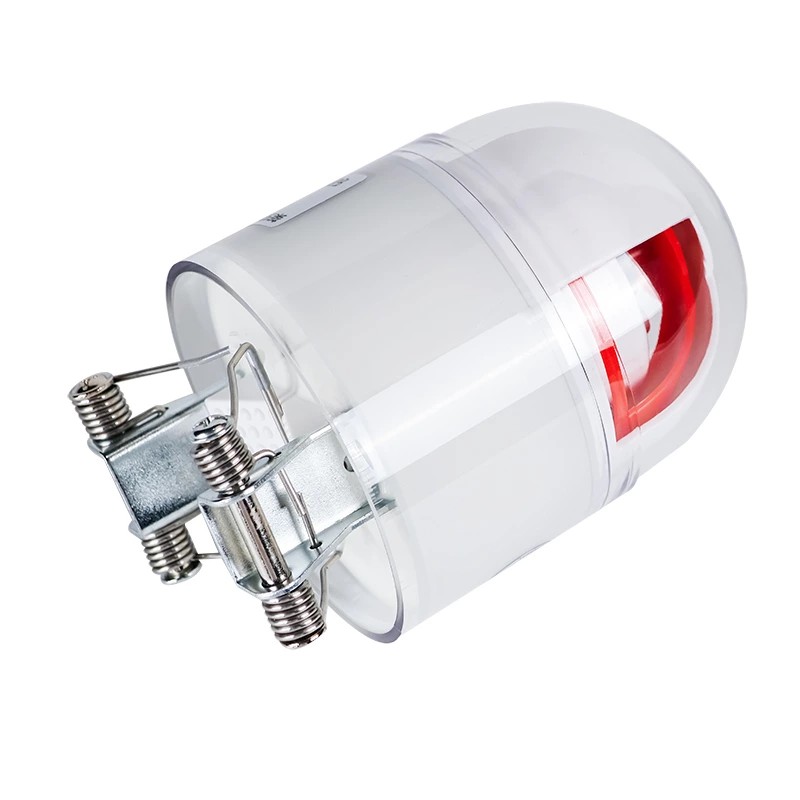

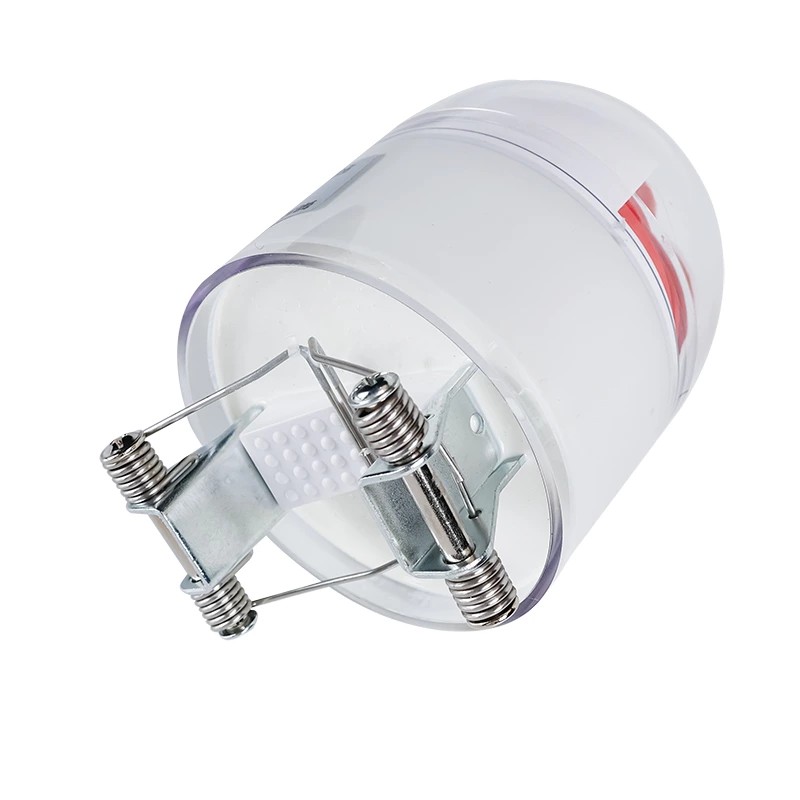

Struktur Spring Kompresi Suspended

Indikator nggunakake struktur spring komprèsi kertu-kabel, saéngga kanggo clamp aman menyang konduktor overhead.

Fitur instalasi utama kalebu:

Instalasi tanpa nglereni konduktor

Ora perlu mati listrik sajrone instalasi

Stabilitas mekanik ing konduktor gundhul lan terisolasi

Desain iki mbantu utilitas nyebarake indikator kesalahan ing jaringan distribusi kanthi gangguan operasional sing minimal.

6. Skenario Aplikasi Khas

Comewill Four-in-one Compression Spring Suspended Fault Indicator JDG-F digunakake ing sawetara skenario distribusi daya:

Jalur Distribusi Overhead

Dipasang ing konduktor kutub sarana kanggo ndeteksi lan nampilake kesalahan sirkuit cendhak.

Sistem Distribusi Kabel

Digunakake ing kabel terisolasi nduwur sirah utawa transisi kabel lemah.

Monitoring Jaringan Distribusi

Mbantu tim pangopènan kanthi cepet ngenali bagean kesalahan lan ngatur inspeksi sing ditargetake.

Operasi Pangopènan Utilitas

Ndhukung ngatasi masalah sing luwih cepet lan nyuda wektu kanggo mriksa patroli lengkap.

7. Kapabilitas Manufaktur lan Pasokan

Minangka pabrikan lan pabrik China, Comewill nyedhiyakake dhukungan produksi lan pasokan kanggo piranti pemantauan jaringan distribusi.

Kapabilitas kalebu:

OEM lan konfigurasi produk selaras

Kapasitas produksi stabil kanggo proyek teknik

Kontrol kualitas sajrone manufaktur lan perakitan

Comewill Four-in-one Compression Spring Suspended Fault Indicator JDG-F kasedhiya kanggo keperluan global, kontraktor teknik, lan distributor peralatan listrik sing nggoleki pemasok piranti deteksi kesalahan sing digawe ing China.

PRINSIP OPERASIONAL

Prinsip deteksi sirkuit cendhak:

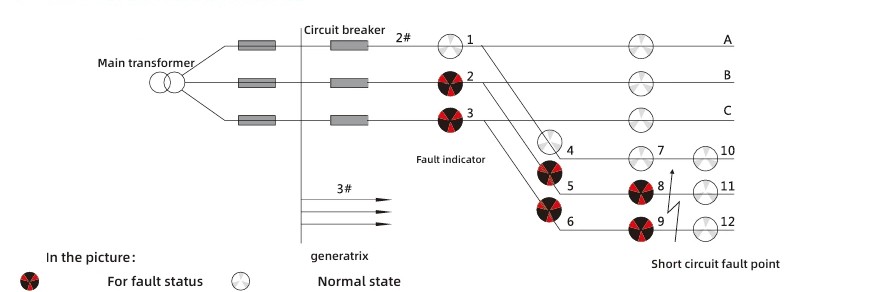

Adhedhasar karakteristik cacat sirkuit cendhak, kritéria tumindak yaiku owah-owahan dumadakan ing arus sing diiringi kegagalan daya piranti proteksi. Logika interpretasi saka diagram indikasi kesalahan kaya ing ngisor iki: yen indikator 2, 5, lan 8 fase A lan indikator 3, 6, lan 9 fase C baris 2 kabeh dadi abang, dene indikator 11 lan 12 tetep putih, mula bisa ditemtokake yen ana gangguan hubung singkat ing titik garis metu kasebut.
