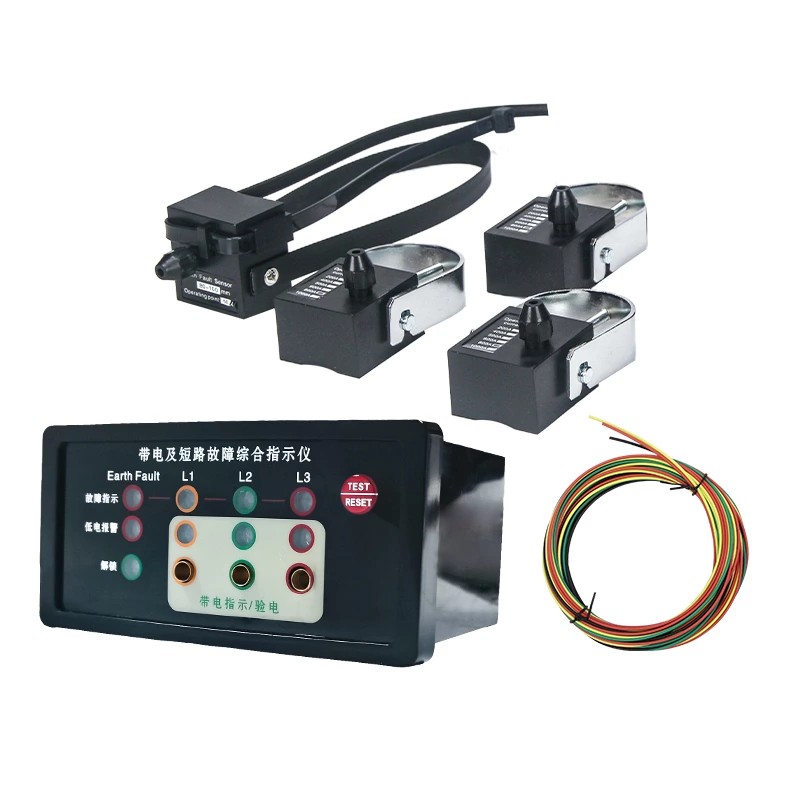

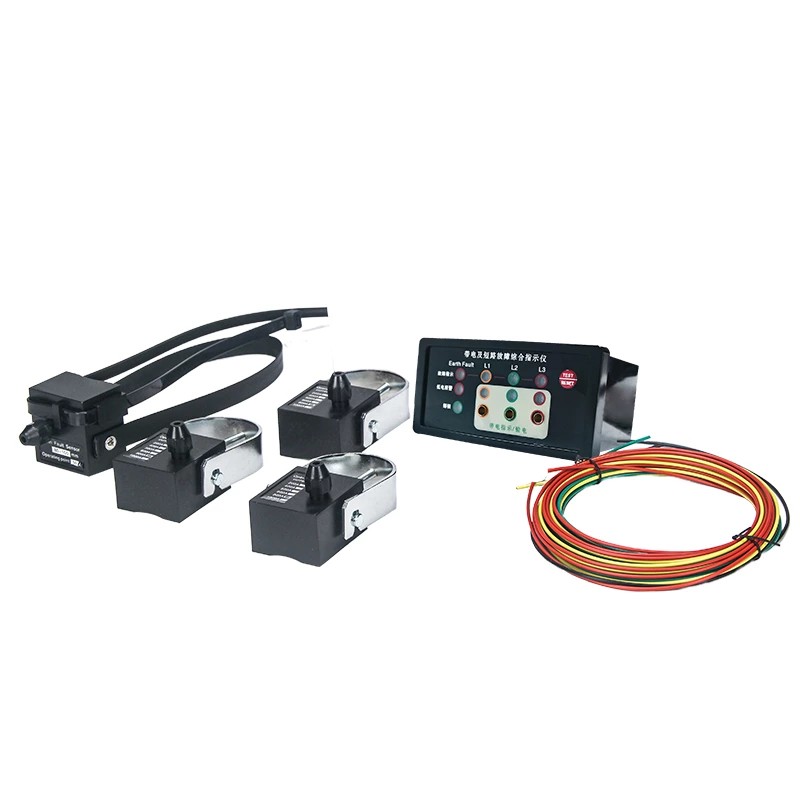

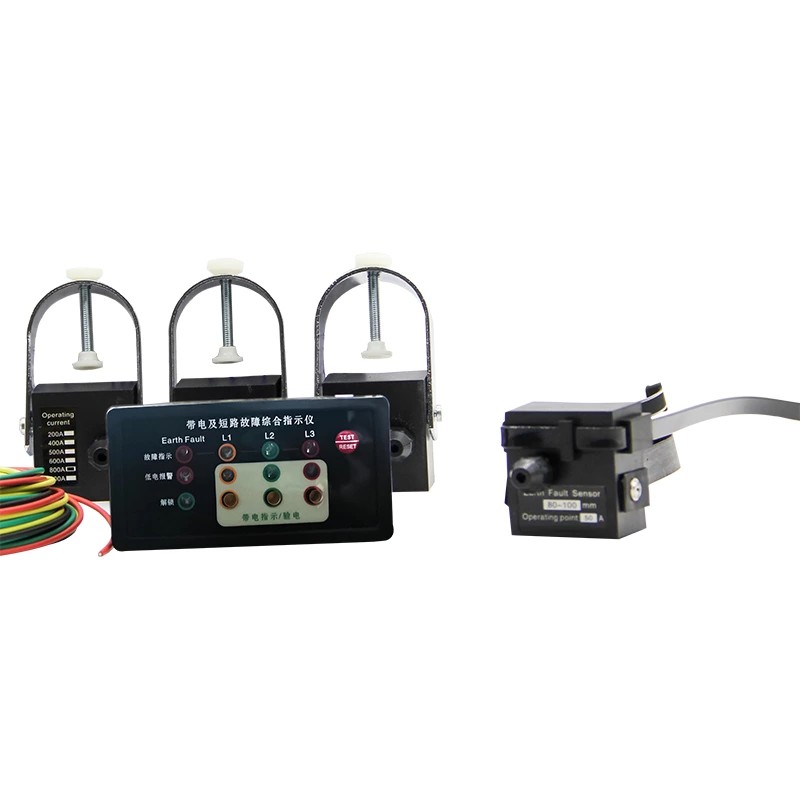

EKL-4DXN Line Fault Indicator with Live Status minangka piranti ngawasi online sing dikembangake dening Comewill khusus kanggo switchgear voltase dhuwur lan jaringan distribusi ing ngisor 20kV. Piranti iki nggabungake fungsi deteksi kesalahan, indikasi langsung, lan verifikasi fase. Nggunakake desain modular lan teknologi komunikasi serat optik, bisa digunakake kanthi stabil ing lingkungan elektromagnetik sing kompleks, nyedhiyakake dhukungan sing dipercaya kanggo pemeriksaan saben dina lan diagnosa kesalahan ing sistem tenaga.
Short Circuit Fault Weker
Nalika short circuit occurs ing baris, sensor short-circuit dibangun menyang EKL-4DXN Line Fault Indikator karo Live Status langsung dijupuk saiki fault lan ngirim sinyal weker menyang komputer inang liwat kabel serat optik. Komunikasi serat optik nduweni kemampuan anti-interferensi sing kuat, ngindhari pengaruh gangguan elektromagnetik ing switchgear ing transmisi sinyal. Sawise nampa sinyal kasebut, komputer inang micu lampu indikator kesalahan sirkuit cendhak sing cocog, mbantu personel ing lokasi kanthi cepet nemokake sirkuit sing rusak.
Alarm Ground Fault
Sensor grounding terus-terusan ngawasi arus urutan nol baris kasebut. Nalika fault lemah saiki tekan utawa ngluwihi batesan weker prasetel, sensor ngirim sinyal menyang unit utama liwat serat optik, lan unit utama langsung ngaktifake weker lemah. Fungsi iki mbantu ndeteksi kesalahan lemah luwih awal, nyegah degradasi insulasi peralatan, lan nyuda risiko kejut listrik.

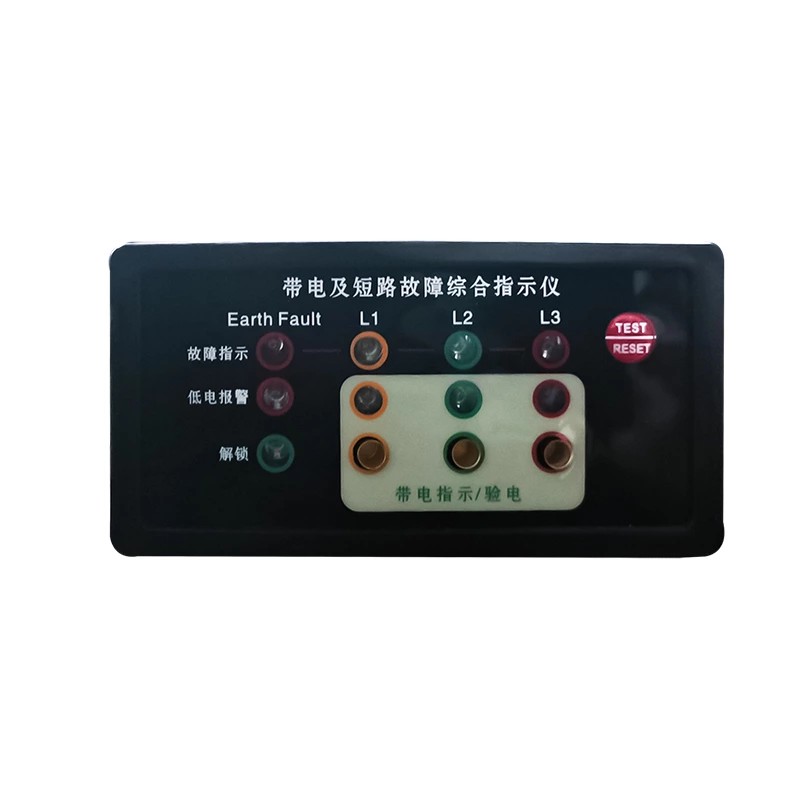

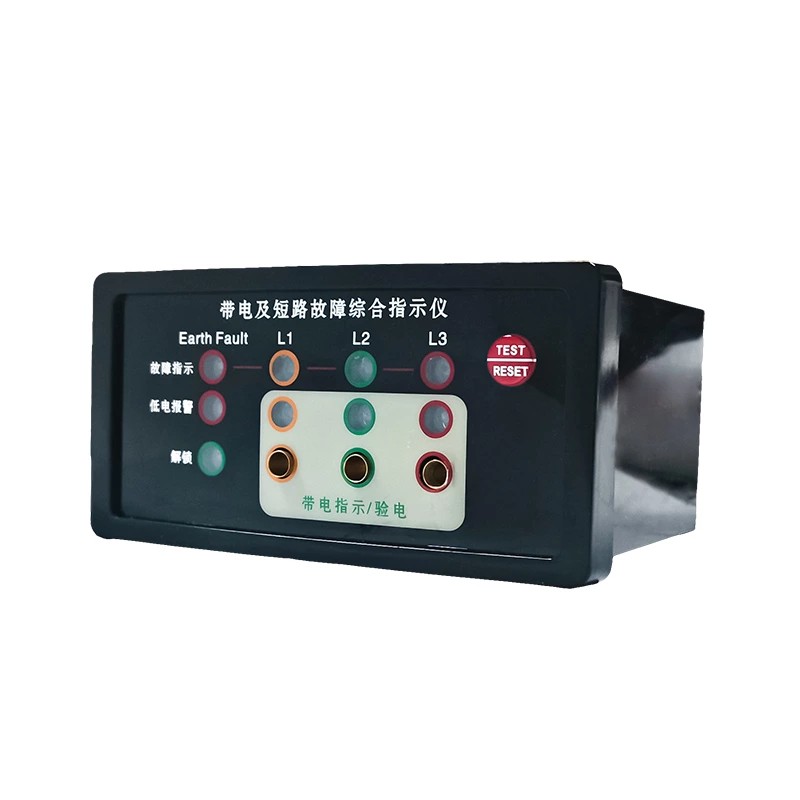

Indikator Status Langsung Tegangan Tinggi: Indikator Kesalahan Garis Kualitas EKL-4DXN kanthi Status Langsung terus ngawasi status urip garis voltase dhuwur. Panel unit utama dilengkapi indikator LED sing padhang dhuwur, sing cocog karo fase L1, L2, lan L3. Frekuensi sumunar saka indikator kira-kira nuduhake tingkat voltase. LED didhukung langsung saka medan listrik voltase dhuwur, tanpa nggunakake baterei sing dibangun ing unit utama. Desain iki njamin kesinambungan indikasi status urip lan ngluwihi umur baterei sakabèhé.
Verifikasi Tahap Tegangan Tinggi: Panel unit utama duwe antarmuka verifikasi fase khusus. Personel pangopènan bisa nggunakake antarmuka iki kanggo nyoba lan konfirmasi akurasi sinyal input langsung voltase dhuwur lan indikasi kesalahan. Nggunakake fungsi iki kanggo verifikasi phase sadurunge nindakake sambungan line utawa karya pangopènan mbantu supaya gagal peralatan disebabake kesalahan phase.
Kanggo adaptasi karo irama kerja sing beda ing macem-macem situs, EKL-4DXN nawakake telung mode reset:
Reset Otomatis: Sawise fault dibusak, piranti bisa kanthi otomatis ngreset ing wektu prasetel. Interval reset opsional kalebu 8 detik, 12 jam, 24 jam, lan 48 jam (standar pabrik yaiku 12 jam). Mode iki cocok kanggo situs tanpa pengawasan utawa remot, nyuda frekuensi reset ing situs dening personel pangopènan.
Reset Manual: Sawise fault wis ditanggulangi, personel ing situs bisa langsung mencet tombol "Reset / Test" ing EKL-4DXN Line Fault Indikator karo panel Live Status kanggo langsung mbusak status weker, mesthekake yen pratondo piranti konsisten karo status baris saiki.
Reset Remot: Piranti ndhukung ngirim sinyal weker menyang pusat kontrol lan uga bisa nampa perintah reset remot saka pusat kontrol. Kanggo jaringan distribusi gedhe kanthi akeh piranti remot, fungsi iki mbantu operator jarak jauh ngatur status piranti, nyuda kunjungan ing situs sing ora perlu.
Fungsi Tes Otomatis: Kanggo mesthekake yen peralatan ing kondisi kerja normal, pangguna bisa menet tombol "Reset / Test" ing panel unit utama. Ing wektu iki, lampu indikator L1, L2, L3, lan L4 bakal sumunar kaping sanga lan banjur ngreset kanthi otomatis. Tes kasebut uga bisa diakhiri kanthi manual kanthi mencet tombol maneh. Proses tes mandiri sing prasaja iki mbantu personel kanthi cepet ngonfirmasi yen fungsi indikator normal sadurunge operasi, ngilangi kabutuhan kanggo nindakake instrumen tes tambahan.
Weker Tegangan Rendah:
EKL-4DXN Line Fault Indicator with Live Status powered by built-in lithium battery. Nalika voltase baterei luwih murah tinimbang kisaran operasi normal, piranti kasebut bakal micu weker voltase sithik, sing nyebabake pangguna ngganti baterei kanthi tepat. Fungsi iki mbantu nyegah piranti supaya ora nampilake informasi kesalahan kanthi akurat amarga kekirangan baterei, saéngga njaga keandalan piranti kasebut.
Minangka produsen profesional, Comewill ngidini pangguna nyetel sawetara paramèter weker miturut kahanan operasi sing nyata. Apa iku batesan short-circuit saiki, batesan saiki lemah, utawa wektu reset otomatis, kabeh bisa disetel ing situs, mbisakake peralatan kanggo ngganti menyang kahanan line beda lan syarat operasi.
| Weker sirkuit cendhak | 50 ~ 1000A (pabrik luwes) Error ± 5%, output pabrik: 600A |
| Short circuit overcurrent wektu respon | 0.03-5S (pabrik luwes), pabrik: 0.25 |
| Alarm grounding | 10-100A (pabrik luwes) Error ± 10%, output pabrik: 20A |
| Wektu nanggepi overcurrent lemah | 0.03S ~ 55 (pabrik luwes), pabrik: 0.25 |
| Weker suhu liwat | 20 ~ 80 ℃ (pabrik luwes) Error ± 1 ℃, ex pabrik: 80 ℃ |
| Kapasitas kontak garing kanggo over temperature tripping | 230V/AC-0.1A,30V/DC-1A |
| Relay remot grounding sirkuit cendhak | 230V/AC-0.1A,30V/DC-1A |
| Weker suhu liwat | Output relay 3 siklus (masing-masing 2 detik) Setel dadi 750mS, reset dadi 1250mS) |
| Wektu reset otomatis | 75 ~ 45h (pabrik luwes), wektu pabrik: 8h |
| Arus siyaga | ≤5μA |
| Tingkat voltase | Ngisor 20KV |
| Kemampuan kanggo tahan saiki | 31.5KA/4S |
| konsumsi daya statis | ≤10μw |
| Jumlah tumindak | ≥4000 kaping |
| Kapasitas baterei | 3.6 Baterei Lithium 2Ah |
| Tingkat pangreksan pangeling | Host IP40, sensor IP65 |
| lingkungan kerja | -25 ℃ ~ + 75 ℃ |
| ≤95% RH (tanpa kondensasi) | |
| ≤1000 meter |
