Tuku Transformator Arus Indoor 0.72-40.5kV sing Disesuaikan saka China

Comewill, Produsèn lan supplier piranti pangukuran lan pangreksan listrik sing dipercaya ing China, nyedhiyakake0.72-40.5kV Transformator Arus Indoor (CTs)kanggo aplikasi industri, komersial, lan sarana.

Prinsip Kerja

0.72-40.5kV Transformator Saiki njero ruanganberoperasi adhedhasar induksi elektromagnetik, ngowahi arus primer sing dhuwur dadi arus sekunder sing luwih murah lan bisa diukur kanggo ngaktifake pangukuran lan proteksi sing akurat.

Langkah Fungsional Utama:

1. Induksi elektromagnetik: Arus bolak-balik liwat konduktor utami ngasilake medan magnet ing inti wesi, nyebabake arus proporsional ing gulungan sekunder (contone, rasio 1000: 1).

2. Isolasi Sinyal: Saiki Secondary (biasane 5A utawa 1A) diisolasi saka sirkuit utami voltase dhuwur, njamin safety kanggo personel lan peralatan.

3. Kontrol Akurasi: Bahan konduktivitas magnetik sing dhuwur, kayata lembaran baja silikon utawa paduan nanocrystalline, nyilikake kerugian histeresis, entuk presisi nganti tingkat 0,2 (error ± 0,2%), selaras karo standar IEC 60044-1.

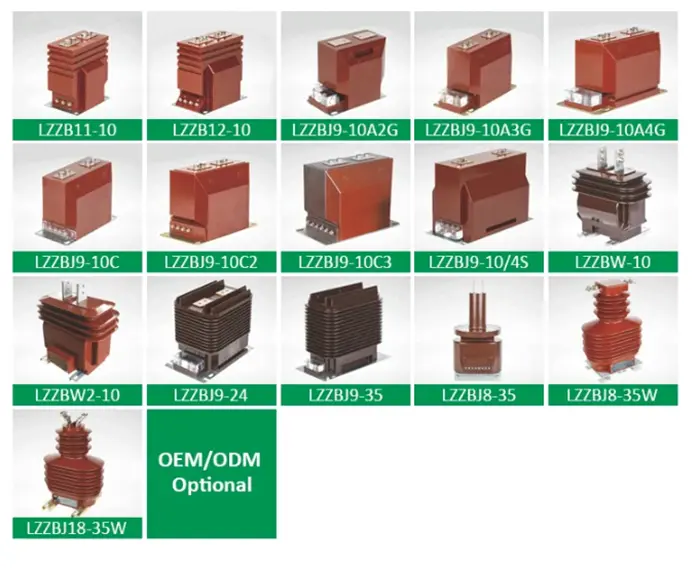

0.72-40.5kV Indoor Current Transformer Types

Jinis Utama

1. CT elektromagnetik

Fitur: inti wesi karo nduwurke tumpukan, biaya-efektif, Highly stabil.

Aplikasi: Sistem distribusi ing ngisor 10kV, contone, pangukuran listrik industri utawa komersial.

Parameter Tuladha: Rasio arus 200/5A, impedansi beban 2,5 Ω (GB/T 20840.2-2014).

2. Elektronika CT

Fitur: Nggunakake unsur Hall utawa sensor serat optik, pita frekuensi amba (0.1Hz–1MHz), resistance EMI kuwat.

Aplikasi: Generasi tenaga energi anyar, sistem traksi rel kacepetan dhuwur.

3. Rogowski Coil

Fitur: Desain tanpa biji, linearitas dhuwur, cocog kanggo pangukuran saiki sing sementara.

Parameter Conto: Sinyal output 0.333V/kA, kesalahan linear <± 0.1% (IEEE C57.13-2016).

Skenario Aplikasi

Pengukuran Listrik

Meter industri utawa komersial kanthi tliti dhuwur, biasane mbutuhake akurasi 0,5S (± 0,5%), sawise DL / T 725-2013.

Proteksi Relay

pangayoman overcurrent utawa diferensial; CT kudu ketemu watesan kesalahan tartamtu (contone, 5P20, kesalahan ≤5% ing 20 × dirating saiki).

Monitoring Industri

Aplikasi frekuensi dhuwur utawa kacepetan dhuwur (contone, pabrik baja, tungku induksi) mbutuhake CT elektronik kanthi respon frekuensi> 10kHz.

Pamilihan lan Pedoman Pangopènan

Parameter Pilihan

Rated Current: Pilih 1.2–1.5× arus beban kanggo proteksi optimal.

Tingkat Akurasi: Gunakake 0.2 kanggo pangukuran CT; 5P / 10P kanggo pangayoman CTs.

Instalasi lan Maintenance

Aja Open Circuit ing Secondary: Bisa generate voltase kV mbebayani.

Priksa Insulation: Ajeg mriksa apa resistance jampel saka0.72-40.5kV Transformator Saiki njero ruanganpunika ≥1MΩ.

Pencocokan Skenario: Pilih jinis CT (elektromagnetik, elektronik, Rogowski) adhedhasar kabutuhan aplikasi, akurasi, biaya, lan linuwih.

View as

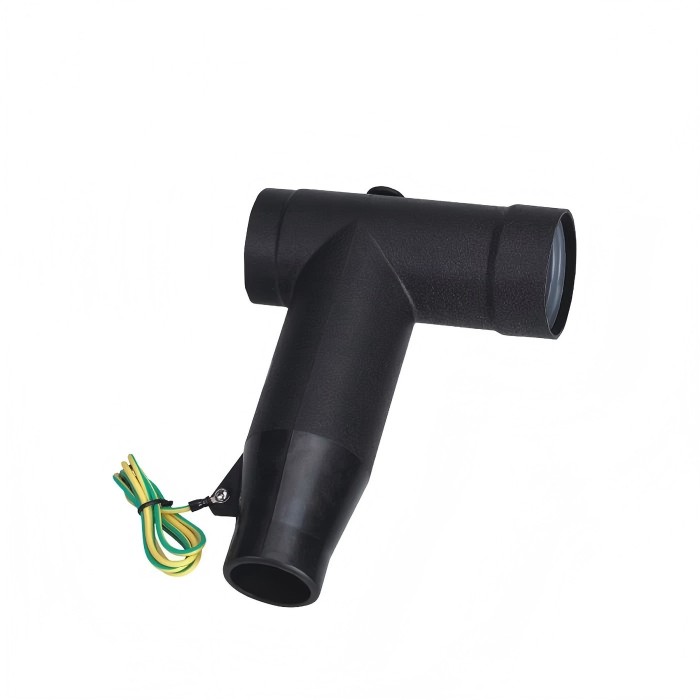

12/24KV 630A Separable T Konektor

Konektor T Separable 12/24KV 630A saka Comewill, pabrikan, supplier, lan pabrik China sing dipercaya, dirancang kanggo sistem distribusi kabel voltase dhuwur sing mbutuhake keluwesan, safety, lan stabilitas jangka panjang. Dirancang kanggo ekspansi kothak modern, ngidini cabang kabel listrik utama kanthi aman menyang pirang-pirang arah tanpa ngrusak integritas insulasi utawa linuwih operasional.

Ndeleng Liyane >> Kirim Pitakonan >>

24KV 400A Apparatus Bushing

24kV 400A Apparatus Bushing saka Comewill, produsen profesional lan supplier ing China, dirancang minangka komponen antarmuka kinerja dhuwur kanggo sistem listrik voltase medium. Nyedhiyakake titik sambungan sing aman lan stabil kanggo konektor kabel 200A sing digunakake ing switchgear, transformer, kapasitor, lan aparat terisolasi utawa terisolasi lenga liyane.

Ndeleng Liyane >> Kirim Pitakonan >>

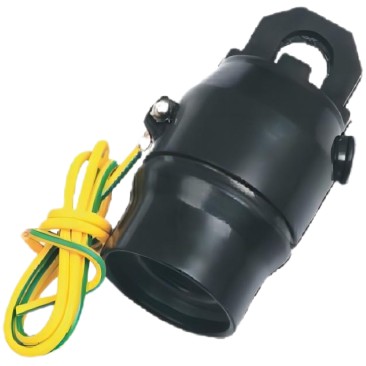

24KV 250A Insulated Protective Cap

Tuku 24KV 250A Insulated Protective Cap kualitas saka produsen China Comewill. Iki dirancang khusus kanggo insulate lan segel mbukak mbukak break busing antarmuka. Cukup dipasangake karo produk pemutus beban, sambungake kabel saluran menyang lemah, lan bakal dadi tutup insulasi submersible sing dilindhungi kanthi lengkap kanggo bushings energized. Sanajan ing lingkungan sing lembab lan kasar, peralatan sampeyan tetep aman.

Ndeleng Liyane >> Kirim Pitakonan >>

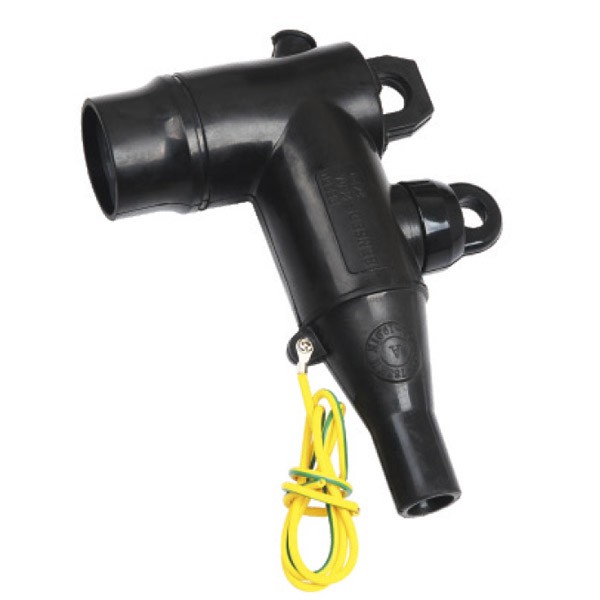

Konektor Siku 24KV 250A Loadbreak

Konektor Siku Loadbreak 24kV 250A saka Comewill, produsen profesional ing China, dirancang kanggo ngalih lan sambungan kabel voltase medium sing aman lan efisien ing sistem distribusi daya modern. Nyedhiyakake antarmuka sing bisa dipisahake kanthi shielded, submersible kanggo trafo, switchgear, lan peralatan listrik liyane, njamin operasi sing stabil sanajan ing kahanan lingkungan sing atos.

Ndeleng Liyane >> Kirim Pitakonan >>

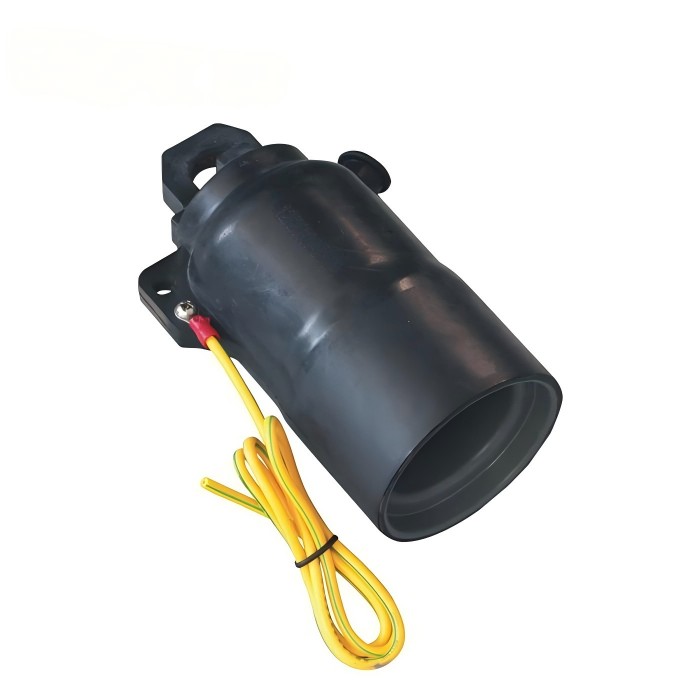

15/24KV 600A Insulated Protective Cap

Diprodhuksi dening Comewill, produsen lan pemasok China sing misuwur, Cap Pelindung Terisolasi 15/24KV 600A iki direkayasa kanggo mesthekake operasi sing aman, stabil, lan terisolasi kanthi lengkap kanggo antarmuka istirahat mati 600A sing ora aktif. Iki digunakake kanthi wiyar kanggo bushing trafo, lemari switchgear, lan proteksi kabel gardu, nyedhiyakake kinerja sing bisa dipercaya ing instalasi listrik sementara lan jangka panjang.

Ndeleng Liyane >> Kirim Pitakonan >>

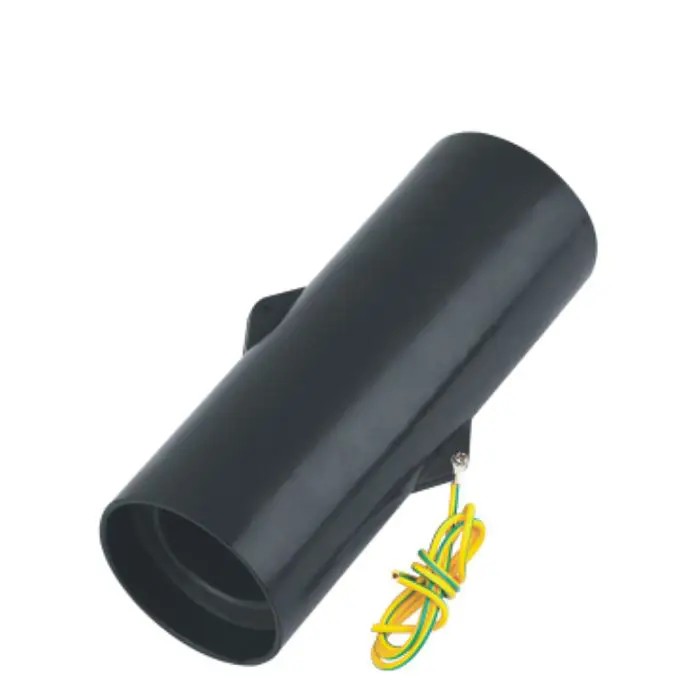

15/24KV 600A Extended Bushing Tube

Pabrik Comewill 15/24KV 600A Extended Bushing Tube dirancang kanggo pas karo standar de-energized 600A antarmuka break mati. Sampeyan bisa nggunakake piranti kasebut kanggo ngurangi colokan tunyuk, colokan sambungan, lan bushing piranti kanthi gampang. Uga dianggo seamlessly karo 200A mbukak antarmuka break, sampurna cocog arresters mundhak sikut lan konektor sikut. Sawise dirakit karo piranti kawin sampeyan, kabeh unit dadi dilindhungi kanthi lengkap lan 100% submersible.

Ndeleng Liyane >> Kirim Pitakonan >>

Mitra karo Comewill, pabrik lan pemasok terkemuka ing China, kanggo kualitas paling dhuwur 0.72-40.5kV Transformator Saiki njero ruangan. We ngirim tliti lan care, langsung saka sumber kita.
