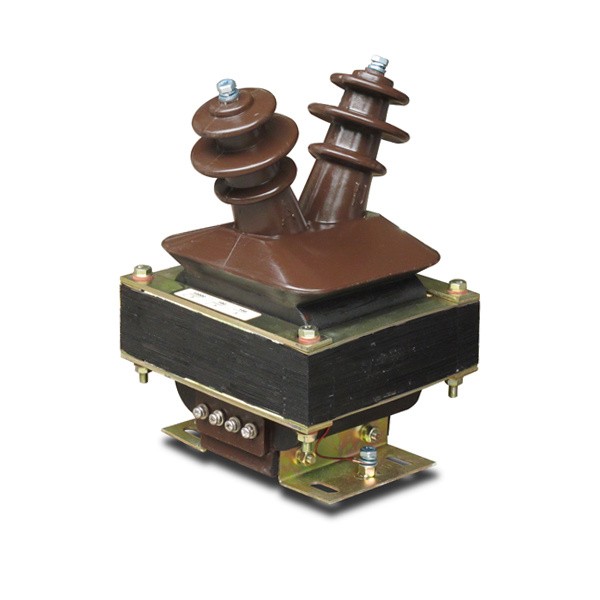

A Transformator Teganganiku teknologi instrument-transformer penting digunakake kanggo ngurangi voltase utami dhuwur kanggo voltase secondary proporsional cocok kanggo pangukuran, metering, pangayoman, lan kontrol. Ora kaya trafo daya, sing dimaksudake kanggo transfer energi ing antarane jaringan listrik, trafo instrumen dirancang kanggo nyedhiyakake sinyal akurat kanggo meter, relay, peralatan ngawasi, lan sistem kontrol. Pilihan sing bener gumantung marang voltase sistem primer, voltase sekunder, frekuensi, syarat akurasi, beban, insulasi, susunan fase, konfigurasi belitan, lokasi instalasi, paparan lingkungan, lan fungsi perlindungan utawa pangukuran sing dimaksud. Teknologi elektromagnetik, kapasitif, lan elektronik nyedhiyakake macem-macem pendekatan kanggo entuk sinyal voltase proporsional. Desain njero ruangan lan ruangan uga ngrampungake kahanan lingkungan sing beda. Mulane, evaluasi teknis sing lengkap kudu nimbang kinerja listrik, insulasi, konstruksi, aksesoris, proteksi, instalasi, lan pangopènan minangka sistem sing terkoordinasi.
Daftar Isi
Klik topik apa wae kanggo langsung menyang bagean kasebut.
- 1. Napa Pengukuran Tegangan Penting ing Sistem Daya?
- 2. Kepiye Cara Transformator Tegangan Instrumen?
- 3. Apa Jinis lan Konfigurasi Utama?
- 4. Kepiye Akurasi lan Beban mengaruhi Pilihan?
- 5. Napa Isolasi lan Isolasi Listrik Penting?
- 6. Kepiye Aplikasi Proteksi lan Pangukuran Beda?
- 7. Apa Bedane Antarane Desain Elektromagnetik lan Kapasitif?
- 8. Kepiye Desain Indoor lan Outdoor Ngatasi Kondisi sing Beda?
- 9. Kepiye Beda Aplikasi Fase Tunggal lan Telung Fase?
- 10. Kepiye Sekring, Grounding Sekunder, lan Keamanan Dianggep?
- 11. Aplikasi endi sing nggunakake pangukuran voltase instrumen?
- 12. Apa Kesalahan Pilihan Umum sing kudu Dihindari?
- 13. Apa sing kudu dilebokake ing Spesifikasi Teknis Profesional?
- 14. Pitakonan sing Sering Ditakoni
Napa Pengukuran Tegangan Penting ing Sistem Daya?
Jaringan listrik ora bisa dikontrol kanthi aman lan akurat tanpa informasi sing dipercaya babagan voltase. Operator, relay proteksi, meter, sistem otomasi, lan peralatan ngawasi kabeh gumantung marang sinyal pangukuran sing makili kahanan sirkuit listrik utama.
Nyambung langsung meter konvensional utawa peralatan kontrol voltase rendah menyang sirkuit voltase medium utawa dhuwur bakal ora praktis lan bisa mbebayani. Trafo instrumen ngatasi masalah iki kanthi nggawe sinyal sekunder proporsional sing nggambarake voltase utami nalika nyedhiyakake pamisahan listrik ing antarane sirkuit voltase dhuwur lan sirkuit pangukuran sekunder.
Pemisahan iki nduweni sawetara kaluwihan praktis. Peralatan pangukuran bisa dirancang ing sekitar voltase sekunder standar tinimbang bakal langsung menyang sistem utama. Relay proteksi bisa ngolah sinyal sing bisa diatur. Meter energi bisa nindakake fungsi pangukuran. Operator bisa entuk informasi babagan jaringan listrik tanpa nggawa voltase utami langsung menyang panel kontrol.
Nyedhiyakake sinyal voltase proporsional kanggo meter lan piranti ngawasi.
Nyedhiyakake informasi voltase menyang relay protèktif sing ngevaluasi kahanan sistem sing ora normal.
Misahake sirkuit pangukuran sekunder saka jaringan utami voltase dhuwur.
Nyedhiyakake sinyal listrik sing bisa ndhukung otomatisasi, ngoper logika, sinkronisasi, lan fungsi kontrol liyane.
Informasi voltase penting banget ing sistem sing owah-owahan kahanan listrik terus-terusan. Gardu induk, sistem distribusi industri, feeder trafo, jaringan energi sing bisa dianyari, lan sistem sarana kompleks kabeh mbutuhake informasi sing dipercaya babagan voltase sistem.
Pangukuran uga ndhukung pemecahan masalah. Yen sinyal sekunder sing diamati owah-owahan kanthi ora sengaja, para insinyur bisa nyelidiki apa sababe ana hubungane karo sistem utama, trafo instrumen, kabel, sirkuit proteksi, utawa bagean liya saka rantai pangukuran.
Rantai pangukuran sing dipercaya diwiwiti kanthi trafo instrumen sing dipilih kanthi bener. Akurasi, insulasi, konfigurasi sambungan, beban sekunder, kondisi lingkungan, lan syarat perlindungan kabeh kudu dianggep bebarengan.
Kepiye Cara Transformator Tegangan Instrumen?
Trafo voltase instrumen elektromagnetik dianggo liwat induksi elektromagnetik. Puteran utami disambungake menyang sirkuit voltase dhuwur, dene gulungan sekunder nyedhiyakake voltase ngisor proporsional kanggo piranti ukur utawa proteksi sing disambungake.
Hubungan dhasar ditemtokake dening rasio giliran primer kanggo giliran sekunder. Nalika nduwurke tumpukan utami wis energized, fluks Magnetik ditetepake ing inti. Fluks iki ngindhuksi voltase ing nduwurke tumpukan sekunder sing cocog proporsional karo voltase utami ing sawetara operasi dirancang trafo.
Penggulungan primer
Penggulungan utami nyambung menyang sirkuit voltase dhuwur. Sistem insulasi kasebut dirancang kanggo nahan tekanan listrik sing ana gandhengane karo jaringan utama.
Gumantung ing arsitektur produk, nduwurke tumpukan primer bisa duwe konstruksi fisik beda. Sawetara desain nggunakake susunan nduwurke tumpukan conventional, nalika liyane nggabungake nduwurke tumpukan menyang struktur jampel encapsulated.
Penggulungan sekunder
Penggulungan sekunder nyedhiyakake sinyal voltase suda kanggo meter, relay, lan peralatan liyane. Outpute dirancang kanggo tetep proporsional karo voltase utami ing kahanan listrik sing ditemtokake.
Inti magnetik
Inti nyedhiyakake jalur magnetik sing dibutuhake kanggo induksi elektromagnetik. Konstruksi inti lan karakteristik magnetik mengaruhi akurasi, prilaku eksitasi, kerugian, lan kemampuan trafo kanggo nyedhiyakake sinyal sekunder sing stabil.
Sistem insulasi
Sistem insulasi misahake gulungan primer voltase dhuwur saka gulungan sekunder, enclosure, lan struktur sekitar. Gumantung ing desain produk, iki bisa kalebu insulasi garing, casting resin epoksi, insulasi minyak, insulasi gas, utawa pengaturan dielektrik liyane.
| Komponen | Fungsi Utama | Pertimbangan Desain Kunci |
|---|---|---|
| Penggulungan primer | Nyambung menyang sirkuit voltase dhuwur | Tegangan utama lan syarat insulasi |
| Penggulungan sekunder | Nyedhiyakake sinyal pangukuran sing suda | Tegangan sekunder, akurasi, beban |
| Inti magnetik | Nyedhiyakake path magnetik | Bahan inti lan karakteristik eksitasi |
| Sistem insulasi | Njaga pemisahan listrik | Tegangan voltase, lingkungan, stabilitas mekanik |
| Enclosure utawa omah | Nyedhiyakake perlindungan mekanik lan lingkungan | Lokasi instalasi lan kahanan cahya |
Kualitas sinyal sekunder
Sinyal sekunder sing migunani kudu makili voltase utami kanthi akurat nalika peralatan sing disambungake narik beban sing ditemtokake. Yen sirkuit pangukuran ndadekake beban sing gedhe banget ing sekunder, rasio voltase lan akurasi bisa kena pengaruh.
Mulane trafo, kabel, terminal, meter, relay, lan peralatan sekunder liyane kudu dievaluasi minangka siji sirkuit.
Prinsip kerja bisa uga prasaja ing konsep, nanging entuk akurasi sing stabil ing kahanan operasi nyata mbutuhake desain sing ati-ati saka inti, gulungan, insulasi, sambungan, lan struktur mekanik.
Apa Jinis lan Konfigurasi Utama?
Trafo voltase instrumen bisa diklasifikasikake miturut instalasi, susunan fase, konfigurasi gulungan, teknologi insulasi, lan prinsip operasi. Kategori kasebut mbantu para insinyur mbatesi pilihan miturut syarat sistem.
Konfigurasi njero ruangan
Unit njero ruangan dimaksudake kanggo instalasi ing switchgear, gardu, ruangan listrik, utawa lingkungan sing dilindhungi liyane. Desain enclosure lan insulasi bisa dioptimalake ing lingkungan njero ruangan sing dikontrol.
Desain cast epoxy-resin umum ing aplikasi voltase medium njero ruangan sing kompak amarga insulasi padhet bisa nggawe struktur sing disegel nalika tetep kompak.
Konfigurasi njaba
Unit ruangan ngadhepi langsung udan, kelembapan, owah-owahan suhu, sinar matahari, bledug, polusi, lan kahanan lingkungan liyane. Mulane, omah lan insulasi kudu ditangani layanan ruangan.
Konfigurasi fase tunggal
Desain siji-fase umume digunakake ing ngendi saben fase diukur kanthi kapisah utawa ing ngendi aplikasi kasebut mbutuhake pengaturan pangukuran fase-kanggo-lemah utawa fase-kanggo-fase.
Konfigurasi telung fase
Pengaturan telung fase bisa nyedhiyakake pangukuran voltase terkoordinasi kanggo jaringan listrik telung fase. Sambungan sing tepat gumantung marang konfigurasi netral sistem lan fungsi proteksi utawa pangukuran.
Konfigurasi loro nduwurke tumpukan lan telung nduwurke tumpukan
Desain nduwurke tumpukan loro ngemot siji nduwurke tumpukan primer lan siji nduwurke tumpukan sekunder. Desain telung nduwurke tumpukan nambah nduwurke tumpukan secondary tambahan sing bisa ndhukung pangayoman kapisah utawa fungsi grounding-related, gumantung ing rencana electrical.
Sistem garing-jinis lan cast-resin
Sistem jinis garing nggunakake insulasi padhet utawa garing tanpa dielektrik cair. Konstruksi cast epoxy-resin bisa ngemot komponen sing dipilih kanthi lengkap, nyedhiyakake stabilitas mekanik lan resistensi kelembapan lan kontaminasi.
Desain sing dicelupake lenga
Konfigurasi sing dicelupake lenga nggunakake lenga insulasi minangka bagéan saka sistem dielektrik lan termal. Desain kasebut mbutuhake konstruksi tank, sealing, manajemen minyak, lan prosedur pangopènan sing cocog.
Konfigurasi inflatable utawa gas-insulated
Desain terisolasi gas bisa digunakake ing ngendi sistem dielektrik tertutup cocok. Pilihan kasebut kudu kalebu pertimbangan sealing enclosure, properti gas, manajemen tekanan, prosedur layanan, lan syarat lingkungan.
Teknologi kapasitif lan elektronik
Ora saben sistem pangukuran voltase gumantung ing trafo elektromagnetik konvensional. Trafo voltase kapasitif nggunakake divider kapasitif ing kombinasi karo bagean elektromagnetik, nalika sensor voltase elektronik nggunakake cara sensing lan sinyal-konversi kanggo gawé output listrik proporsional.
| Klasifikasi | Pilihan Khas | Fokus Pilihan |
|---|---|---|
| Instalasi | Ing njero ruangan, njaba ruangan | Paparan lingkungan lan desain enclosure |
| fase | Fase tunggal, telung fase | Konfigurasi jaringan lan skema pangukuran |
| Winding | Kalih gulung, telu gulung | Metering, pangayoman, fungsi tambahan |
| Isolasi | Kering, cast-resin, lenga, gas | Kelas voltase, lingkungan, pangopènan |
| Prinsip kerja | Elektromagnetik, kapasitif, elektronik | Tingkat voltase, akurasi, arsitektur sistem |
Pilihan kudu diwiwiti karo syarat aplikasi lan jaringan, ora mung kategori produk. Konfigurasi sing beda-beda bisa nyukupi fungsi pangukuran sing padha nalika nyedhiyakake karakteristik instalasi lan pangopènan sing beda.
Kepiye Akurasi lan Beban mengaruhi Pilihan?
Akurasi minangka salah sawijining pertimbangan teknis sing paling penting amarga sinyal sekunder bisa digunakake kanggo pangukuran energi, ngawasi sistem, proteksi, kontrol, utawa sawetara fungsi ing wektu sing padha.
Kelas akurasi
Kelas akurasi nggambarake kesalahan pangukuran sing diidini ing kahanan sing ditemtokake. Aplikasi sing beda bisa uga duwe syarat akurasi sing beda.
Sirkuit pangukuran sing digunakake kanggo pangukuran bisa mbutuhake akurasi sing luwih kenceng tinimbang aplikasi ing ngendi trafo utamane menehi sinyal proteksi. Mulane kelas sing bener gumantung marang apa sing kudu ditindakake dening sirkuit sekunder.
Beban sing dirating
Beban nuduhake beban sing disambungake menyang gulungan sekunder. Iki kalebu meter, input relay, transduser, kabel, blok terminal, lan piranti liyane sing disambungake.
Yen beban nyata sirkuit sekunder beda-beda sacara signifikan saka kahanan sing ditemtokake trafo, akurasi lan prilaku output bisa diganti.
Akurasi rasio
Rasio transformasi kudu tetep ing toleransi sing ditemtokake. A mismatch antarane rasio dimaksudaké lan rasio nyata bisa mengaruhi nilai pangukuran lan pancasan pangayoman.
Pamindahan fase
Ing sistem pangukuran sing nglibatake petungan daya, hubungan fase penting. Kesalahan cilik ing pamindahan fase bisa mengaruhi akurasi petungan sing asale saka sinyal voltase lan saiki.
| Paramèter | Apa Digambarake | Apa Iku Penting |
|---|---|---|
| Kelas akurasi | Akurasi pangukuran ing kahanan sing ditemtokake | Nemtokake kesesuaian kanggo metering utawa proteksi |
| Beban sing dirating | Beban sirkuit sekunder | Ngaruhi voltase sekunder lan akurasi |
| rasio transformasi | Hubungan tegangan primer-sekunder | Mesthekake pangukuran makili sistem utama kanthi bener |
| Pamindahan fase | Hubungan sudut antarane tegangan primer lan sekunder | Bisa mengaruhi petungan daya lan pangayoman |
Metering versus syarat pangayoman
Aplikasi berorientasi pangukuran umume fokus kanggo njaga output proporsional sing akurat ing sawetara operasi sing cocog. Aplikasi pangayoman-oriented bisa nempatake luwih emphasis ing prilaku trafo ing kahanan sistem abnormal lan kemampuan saka sinyal sekunder kanggo ndhukung operasi relay.
Bedane iki kudu dibayangke ing spesifikasi teknis. Produk sing dipilih mung miturut voltase nominal bisa dadi ora cocog yen akurasi lan karakteristik beban ora cocog karo sirkuit sing disambungake.
Napa Isolasi lan Isolasi Listrik Penting?
Isolasi listrik minangka salah sawijining alasan utama trafo voltase instrumen digunakake. Sirkuit utami bisa operate ing voltase adoh ndhuwur sawetara operasi aman saka pangukuran conventional lan piranti kontrol, supaya sistem jampel kudu nggawe pamisahan dipercaya antarane sirkuit utami lan sekunder.
Isolasi primer nganti sekunder
Sistem insulasi kudu tahan stres listrik sing ana gandhengane karo voltase utami sing dirating lan kahanan transien sing ditemtokake. Desain kalebu bahan insulasi, jarak creepage, clearances, susunan belitan, enkapsulasi, terminal, lan geometri enclosure.
Isolasi padhet
Desain cast-resin bisa encapsulate windings lan komponen electrical liyane. Pendekatan iki bisa nyedhiyakake struktur sing kompak lan stabil sacara mekanis nalika nyuda paparan langsung saka permukaan insulasi internal kanggo kelembapan utawa kontaminasi.
Isolasi lenga
Minyak nyedhiyakake insulasi dielektrik lan karakteristik transfer panas. Desain sing diisi minyak butuh wadah lan segel sing cocog kanggo njaga lingkungan internal sing dituju.
Isolasi gas
Rakitan sing diisolasi gas nggunakake medium dielektrik sing ditutup. Enclosure kudu njaga integritas, lan prosedur layanan kudu nyathet medium dielektrik lan tekanan peralatan utawa pengaturan segel.
Creepage lan reresik
Clearance nuduhake jarak paling cedhak liwat udhara antarane bagean konduktif, nalika creepage ana hubungane karo jarak ing sadawane permukaan insulating. Loro-lorone penting ing desain medium- lan peralatan voltase dhuwur.
Polusi lingkungan bisa nambah pentinge jarak creepage amarga kontaminasi ing permukaan insulasi bisa nggawe dalan kanggo arus bocor.
Insulasi kudu tahan tekanan listrik sing ditemtokake tanpa rusak.
Sistem insulasi kudu njaga fungsine ing kahanan kelembapan, kontaminasi, lan suhu sing dikarepake.
Windings lan insulasi kudu tetep stabil sajrone transportasi, instalasi, lan operasi normal.
Sirkuit pangukuran voltase rendah kudu tetep dipisahake kanthi bener saka jaringan utama.
Mulane, insulasi ora dadi pilihan materi. Iki minangka sistem teknik lengkap sing nglibatake geometri, bahan, kualitas manufaktur, paparan lingkungan, lan koordinasi listrik.
Kanggo para panuku, iki tegese deskripsi insulasi kudu spesifik. Katentuan kayata jinis garing, resin cast, lenga dicemplungake, utawa terisolasi gas nyedhiyakake titik wiwitan, nanging spesifikasi teknis uga kudu nerangake kelas voltase sing dituju lan kahanan instalasi.
Kepiye Aplikasi Proteksi lan Pangukuran Beda?
Sirkuit voltase utami sing padha bisa menehi sinyal kanggo sistem pangukuran lan proteksi, nanging syarat loro fungsi kasebut ora padha.
Aplikasi pangukuran
Sistem pangukuran mbutuhake voltase proporsional sing stabil supaya meter lan piranti ngawasi bisa makili sistem utama kanthi akurat. Akurasi ing sawetara operasi normal mulane penting banget.
Aplikasi bisa kalebu meter voltase, meter energi, peralatan kualitas daya, sistem pengawasan, lan piranti ngawasi liyane.
Aplikasi pangayoman
Relay proteksi nggunakake sinyal listrik kanggo ngenali kahanan sing ora normal. Informasi voltase bisa nyumbang kanggo undervoltage, overvoltage, directional, jarak, sinkronisasi, utawa fungsi pangayoman liyane gumantung arsitektur jaringan.
Transformer kudu menehi sinyal sing cocog ing kahanan sing cocog karo skema perlindungan.
Aplikasi gabungan
Sawetara sistem nggunakake gulungan sekunder sing kapisah kanggo fungsi sing beda. Siji nduwurke tumpukan bisa ndhukung pangukuran nalika liyane ditugasake kanggo proteksi.
Pengaturan iki bisa mbantu ngisolasi syarat sirkuit sing beda-beda lan nyuda interaksi antarane beban pangukuran lan input proteksi.
| Aplikasi | Fungsi Sekunder Khas | Prioritas Desain Utama |
|---|---|---|
| Pangukuran voltase | Tegangan proporsional sing akurat | Akurasi lan beban sing ditemtokake |
| Pangukuran energi | Sinyal voltase kanggo petungan listrik | Akurasi rasio lan kinerja fase |
| Proteksi relay | Input voltase kanggo logika fault | Kinerja perlindungan lan prilaku sekunder sing cocog |
| Sistem kontrol | Umpan balik voltase utawa sinkronisasi | Sinyal stabil lan ukuran sing bener |
| Ngawasi | Data kondisi sistem | Kualitas sinyal sing dipercaya lan integrasi |
Gulungan sekunder bantu
Produk telung nduwurke tumpukan bisa nyedhiyakake output sekunder tambahan kanggo aplikasi khusus. Tujuan sing tepat gumantung saka konfigurasi sistem lan skema proteksi.
Iki minangka salah sawijining sebab gambar teknis penting. Diagram penggulungan lengkap nuduhake informasi sing luwih migunani tinimbang pernyataan umum yen produk kasebut duwe pirang-pirang output.
Desain sirkuit sekunder
Sirkuit sing disambungake kudu dianggep sakabehe. Kabel dawa, blok terminal, meter, relay, transduser, lan peralatan liyane kabeh nyumbang kanggo beban sekunder lan prilaku sinyal.
Apa Bedane Antarane Desain Elektromagnetik lan Kapasitif?
Teknologi pangukuran voltase sing beda-beda ngrampungake masalah dhasar sing padha kanthi cara sing beda-beda. Pangertosan prinsip operasi mbantu insinyur cocog karo peralatan menyang jaringan lan aplikasi.
Teknologi elektromagnetik
Desain elektromagnetik konvensional nggunakake gulungan primer lan sekunder sing disambungake liwat inti magnetik. Wis akrab, mapan, lan cocog kanggo akeh pangukuran voltase medium lan aplikasi proteksi.
Pilihan kasebut kalebu voltase primer, tegangan sekunder, frekuensi, akurasi, beban, insulasi, lan konfigurasi belitan.
Teknologi transformator tegangan kapasitif
Trafo voltase kapasitif nggunakake divider kapasitif kanggo nyuda voltase utami sadurunge bagean trafo elektromagnetik ngolah sinyal kasebut. Arsitèktur iki bisa migunani ing tingkat voltase sing luwih dhuwur lan uga bisa ndhukung aplikasi sing gegandhengan karo komunikasi gumantung saka konstruksi.
Komponen kapasitif minangka bagéan saka jaringan divisi voltase sakabèhé, saéngga insulasi, prilaku frekuensi, kompensasi, lan sambungan sistem kudu dianggep kanthi teliti.
sensing voltase elektronik
Transformer utawa sensor voltase elektronik bisa nggunakake unsur sensing lan konverter elektronik kanggo ngasilake output proporsional. Teknologi kasebut bisa ndhukung arsitektur sistem sing kompak lan integrasi karo sistem proteksi utawa pemantauan digital.
Antarmuka output, syarat daya, protokol sinyal, akurasi, watesan lingkungan, lan kompatibilitas karo sistem hilir kudu ditemtokake kanthi cetha.
| Teknologi | Prinsip dhasar | Pertimbangan Pilihan Khas |
|---|---|---|
| elektromagnetik | Gulungan primer lan sekunder kanthi kopling magnetik | Rasio, akurasi, beban, insulasi, desain inti |
| Kapasitif | Divisi tegangan kapasitif kanthi konversi trafo | Kelas voltase, prilaku frekuensi, kompensasi, integrasi sistem |
| elektronik | Sensor lan konversi sinyal elektronik | Jinis output, elektronik, komunikasi, akurasi, watesan lingkungan |
Apa pilihan teknologi penting
Teknologi sing bener gumantung ing jaringan tinimbang pilihan umum. Aplikasi switchgear voltase medium njero ruangan sing kompak bisa uga duwe syarat sing beda karo gardu ruangan voltase dhuwur.
Spasi, cahya lingkungan, syarat insulasi, strategi pangopènan, akurasi pangukuran, arsitektur komunikasi, lan fungsi perlindungan sing dimaksudake kabeh mengaruhi teknologi sing cocog.
Kepiye Desain Indoor lan Outdoor Ngatasi Kondisi sing Beda?
Lingkungan instalasi mengaruhi enclosure, insulasi, proteksi permukaan, terminal, sealing, struktur mekanik, lan pendekatan pangopènan.
Kamar listrik njero ruangan
Peralatan njero ruangan biasane entuk manfaat saka suhu lan kelembapan sing dikontrol dibandhingake karo instalasi ruangan. Iki bisa ngidini insulasi kompak lan desain pager, yen kamar kasebut njaga kahanan lingkungan sing cocog.
Peralatan voltase medium njero ruangan uga kudu dipasang ing kompartemen switchgear standar. Dimensi kompak, pengaturan pemasangan, akses kabel, lan orientasi terminal dadi penting.
Gardu njaba
Peralatan njaba kudu tahan cahya cuaca. Udan, kelembapan, radiasi ultraviolet, polusi, bledug, angin, lan siklus suhu kabeh bisa mengaruhi peralatan kasebut.
Bahan omah, sealing, gudang, jarak creepage, perawatan permukaan, lan desain terminal kudu nggambarake kahanan kasebut.
Polusi lan kontaminasi
Situs industri lan wilayah pesisir bisa menehi kahanan kontaminasi sing luwih nuntut tinimbang lingkungan njero ruangan sing resik.
Lumahing insulasi kudu njaga kinerja sing cocog nalika kena kelembapan lan kontaminasi. Penataan fisik insulator lan gudang pelindung bisa uga penting.
Variasi suhu
Peralatan ruangan bisa ngalami owah-owahan suhu saben dina lan musiman. Owah-owahan kasebut bisa nggawe ekspansi lan kontraksi mekanik uga risiko kondensasi.
| kahanan | Efek Potensial | Tanggapan Desain |
|---|---|---|
| Kelembapan | Kondensasi lan tekanan insulasi | Desain enclosure lan anti-kondensasi sing cocog |
| udan | Paparan Kelembapan | Sealing, omah, lan perlindungan terminal sing cocog |
| polusi | Kontaminasi lumahing lan jalur bocor | Tatanan creepage lan insulasi sing cocog |
| paparan UV | Bahan tuwa | Bahan ruangan sing cocog lan perawatan permukaan |
| Puteran suhu | Kondensasi lan tekanan mekanik | Pilihan materi lan evaluasi lingkungan |
Posisi instalasi ing switchgear
Nalika dipasang ing unit switchgear voltase medium, trafo kudu pas karo kompartemen sing kasedhiya nalika njaga jarak lan sambungan sing dibutuhake.
Rute kabel, terminal primer, kabel sekunder, akses inspeksi, lan peralatan sing cedhak kudu dideleng sajrone tahap desain panel.
Kepiye Beda Aplikasi Fase Tunggal lan Telung Fase?
Penataan fase minangka bagéyan penting saka desain sistem amarga trafo kudu cocog karo cara voltase diukur ing jaringan listrik.
Pengukuran fase tunggal
Unit siji-phase bisa digunakake kanggo ngukur fase individu utawa voltase phase-to-ground utawa phase-to-phase sing ditemtokake gumantung saka skema kabel.
Pangaturan iki umume nalika pangukuran fase sing kapisah dibutuhake utawa nalika desain proteksi nggunakake referensi voltase tartamtu.
Pengukuran telung fase
Sistem telung fase mbutuhake pangukuran koordinasi saka voltase telung fase. Konfigurasi trafo gumantung ing apa sistem wis grounded, ungrounded, utawa nggunakake noto netral liyane.
Mulane diagram sambungan penting amarga rong sistem kanthi rating voltase sing padha bisa mbutuhake kabel trafo sing beda.
Pengaturan winding
Desain nduwurke tumpukan pindho nyedhiyakake siji sirkuit sekunder utama. Desain telung nduwurke tumpukan nambah nduwurke tumpukan secondary liyane sing bisa diutus kanggo fungsi kapisah.
Penggulungan tambahan bisa migunani nalika sirkuit pangukuran lan proteksi mbutuhake output sing béda.
Skema sambungan
Pangaturan sing bisa ditindakake bisa kalebu pangukuran fase-kanggo-fase, pangukuran fase-kanggo-lemah, pengaturan sing gegandhengan karo delta terbuka, utawa konfigurasi khusus sistem liyane. Skema sing bener gumantung saka jaringan listrik.
Migunani ing ngendi voltase fase individu sing ditetepake kudu diukur utawa dipantau.
Cocog kanggo pangukuran voltase terkoordinasi ing jaringan listrik telung fase.
Nyedhiyakake siji sirkuit utami lan siji sirkuit sekunder kanggo fungsi pangukuran utawa kontrol sing dituju.
Nambahake output sekunder tambahan kanggo proteksi independen utawa sirkuit khusus.
Apa wiring diagram prakara
A jeneng produk piyambak ora bisa tansah komunikasi phase lengkap lan konfigurasi nduwurke tumpukan. A diagram wiring nuduhake kang terminal kagungane saben nduwurke tumpukan lan carane trafo kudu nyambung menyang sistem external.
Iki penting banget kanggo panginstalan khusus ing ngendi sirkuit sekunder disambungake menyang sawetara piranti sing beda.
Kepiye Sekring, Grounding Sekunder, lan Keamanan Dianggep?
Trafo voltase instrumen disambungake langsung menyang sirkuit voltase dhuwur, saengga proteksi lan kabel sekunder mbutuhake teknik sing ati-ati.
Sekring utama
Sawetara konfigurasi trafo kalebu sekring voltase dhuwur utawa dipasang karo sekring protèktif njaba. Tujuane yaiku kanggo mbatesi akibat saka kesalahan internal lan nglindhungi sistem listrik ing saubengé miturut skema perlindungan sing dirancang.
Rating sekring lan koordinasi kudu cocog karo trafo lan jaringan tinimbang dipilih kanthi mandiri.
Landasan sekunder
Sirkuit sekunder biasane nggunakake pengaturan grounding sing ditetepake kanggo nggawe referensi sing dikenal lan nyuda resiko sing ana gandhengane karo transfer potensial sekunder menyang primer sing ora disengaja.
Cara grounding sing tepat kudu ngetutake desain trafo, kode listrik, filosofi perlindungan, lan syarat instalasi lokal.
Identifikasi terminal
Terminal primer lan sekunder kudu diidentifikasi kanthi jelas. Kabel sing salah bisa mengaruhi polaritas pangukuran, fungsi perlindungan, lan safety personel sing kerja ing sirkuit sekunder.
Keamanan interkoneksi
Sirkuit sekunder kudu diarahake lan dilindhungi supaya ora rusak amarga geter, pinggir sing cetha, panas, kelembapan, utawa gangguan mekanis.
Isolasi pangopènan
Personel pangopènan mbutuhake prosedur sing jelas kanggo ngisolasi peralatan utami sing gegandhengan lan mbuktekake kahanan sing cocog sadurunge nggarap sirkuit sekunder utawa peralatan sekitar.
- Konfirmasi perlindungan utama:Verifikasi setelan sekring utawa piranti protèktif sing ditetepake kanggo trafo.
- Verifikasi grounding sekunder:Tindakake noto grounding lan ikatan sing disetujoni.
- Ngenali saben terminal:Cocokake kabel karo skema lan trafo nameplate sing disetujoni.
- Nglindhungi kabel sekunder:Tetep kabel adoh saka bebaya mekanik lan lingkungan.
- Tindakake prosedur isolasi:Pangopènan kudu ditindakake mung miturut prosedur safety listrik sing ditetepake.
Mulane safety minangka tanggung jawab sistem. Konstruksi produk, instalasi, perlindungan, grounding, dokumentasi, lan prosedur operasi kabeh kudu ndhukung siji liyane.
Aplikasi endi sing nggunakake pangukuran voltase instrumen?
Pangukuran voltase dibutuhake ing pirang-pirang bagean infrastruktur listrik modern. Konfigurasi trafo sing tepat gumantung saka voltase jaringan, lingkungan fisik, syarat akurasi, skema proteksi, lan jinis peralatan sing disambungake.
Ndhukung pangukuran voltase, proteksi, kontrol, pangukuran, lan ngawasi ing sirkuit mlebu lan metu.
Nyedhiyakake sinyal voltase kanggo motor, trafo, feeder, sistem proteksi, lan ngawasi listrik.
Ndhukung ngawasi lan proteksi voltase ing jaringan solar, angin, lan jaringan sing gegandhengan karo generasi liyane.
Nyedhiyakake sinyal pangukuran kanggo sistem distribusi listrik voltase medium sing nyedhiyakake fasilitas gedhe.
Cocog karo rakitan voltase medium ing ngendi pangukuran lan proteksi relay mbutuhake sinyal voltase sing dikontrol.
Nyedhiyakake informasi voltase proporsional kanggo ngawasi, kontrol, sinkronisasi, lan otomatisasi sistem listrik.
Aplikasi gardu induk
Gardu induk kerep mbutuhake sinyal voltase kanggo relay proteksi, pangukuran, sistem kontrol, lan ngawasi operator. Dadi trafo bisa dadi antarmuka kritis antarane jaringan utami lan kamar kontrol.
fasilitas industri
Fasilitas industri gedhe bisa uga duwe sawetara feeder voltase medium sing nglayani motor, trafo, peralatan proses, lan papan distribusi. Pangukuran voltase ndhukung pemantauan rutin lan fungsi protèktif.
Sistem energi sing bisa dianyari
Pamasangan solar lan angin nggunakake sistem koleksi lan transformasi listrik ing ngendi pangukuran voltase bisa ndhukung proteksi, pemantauan, sinkronisasi, lan kontrol jaringan.
Aplikasi switchgear
Desain resin cast kompak bisa digabungake menyang rakitan switchgear njero ruangan ing ngendi papan, insulasi, resistensi kontaminasi, lan aksesibilitas kabel kudu seimbang.
Bangunan komersial
Fasilitas komersial sing gedhe bisa uga nggunakake pasokan voltase medium lan sistem distribusi internal. Pangukuran voltase instrumen bisa nyedhiyakake informasi babagan manajemen energi lan sistem proteksi nalika njaga pemisahan sing dibutuhake saka sirkuit utama.
Ing kabeh aplikasi kasebut, trafo kudu dipilih ing sekitar jaringan listrik sing nyata tinimbang ing babagan kategori produk umum.
Apa Kesalahan Pilihan Umum sing kudu Dihindari?
Akeh masalah pangukuran diwiwiti sajrone tahap spesifikasi. Trafo bisa uga duwe voltase primer nominal sing bener nalika isih ora cocog amarga rasio sekunder, beban, akurasi, insulasi, pengaturan belitan, utawa lingkungan instalasi ora cocog karo proyek kasebut.
- Milih mung voltase primer:Tegangan sekunder, akurasi, beban, susunan fase, lan insulasi uga penting.
- Nglirwakake beban sekunder:Meter, relay, kabel, lan terminal bebarengan mbukak sirkuit sekunder.
- Nggunakake konfigurasi gulung sing salah:Proteksi lan pangukuran bisa uga mbutuhake sirkuit sekunder sing kapisah.
- Nglirwakake sistem netral:Tatanan grounding lan phase mengaruhi sambungan trafo cocok.
- Campuran syarat njero ruangan lan ruangan:Proteksi lingkungan kudu cocog karo lokasi instalasi.
- Ngadhepi koordinasi sekring:Perlindhungan utama kudu dikoordinasi karo trafo lan jaringan listrik.
- Nglirwakake dawa kabel:Kabel sekunder nyumbang kanggo beban total lan kudu dilebokake ing pitungan.
- Pilih tanpa skema:Katrangan produk mung ora bisa mbukak fase lengkap lan susunan puteran.
Masalah mung rasio
Rong produk bisa uga duwe rasio primer-sekunder nominal sing padha nanging akurasi, beban, insulasi, dimensi fisik, utawa pengaturan sambungan sing beda.
Rasio perlu, nanging ora cukup kanggo perbandingan teknis lengkap.
Masalah "produk sing padha nang endi wae".
Aplikasi switchgear njero ruangan lan gardu njaba ruangan duwe syarat lingkungan sing beda banget. Nggunakake siji konfigurasi umum tanpa netepake kahanan situs bisa nggawe risiko sing bisa dihindari.
Masalah sirkuit sekunder sing ora lengkap
Insinyur kadhangkala nemtokake trafo tanpa ngenali meter hilir lan relay perlindungan. Iki bisa dadi angel kanggo verifikasi kahanan beban lan akurasi sing nyata.
Masalah dokumentasi
Dokumentasi teknis kudu nggawe terminal belitan, rasio, diagram sambungan, jinis insulasi, pengaturan pemasangan, lan kahanan sing dirating kanthi jelas. Dokumentasi sing ora lengkap bisa nggawe instalasi lan komisioning ora perlu.
Apa sing kudu dilebokake ing Spesifikasi Teknis Profesional?
Spesifikasi profesional kudu nyedhiyakake informasi sing cukup kanggo insinyur listrik, tim pengadaan, pabrikan, installer, personel komisioner, lan staf pangopènan kanggo ngerti persis konfigurasi trafo sing dibutuhake.
| Spesifikasi Area | Informasi kanggo Define | Apa Iku Penting |
|---|---|---|
| Sistem primer | Tegangan nominal, frekuensi, susunan fase | Nemtokake lingkungan operasi listrik |
| Sistem sekunder | Tegangan sekunder lan susunan belitan | Cocokake meter, relay, lan sirkuit kontrol |
| Akurasi | Kelas akurasi lan kahanan operasi sing ditrapake | Konfirmasi kesesuaian kanggo pangukuran utawa proteksi |
| Beban | Beban sekunder sing dirating lan beban sing disambungake | Ndhukung output sekunder sing akurat |
| Isolasi | Garing, cast-resin, lenga, gas, utawa sistem liyane | Cocog karo voltase lan syarat lingkungan |
| Instalasi | Ing njero ruangan utawa ruangan, dimensi pemasangan, orientasi terminal | Njamin kompatibilitas fisik |
| pangayoman | Pengaturan sekring, grounding, sambungan relay | Ndhukung operasi sistem sing aman |
| Konstruksi | Housing, enclosure, winding, inti, konektor | Nyedhiyakake deskripsi produk lengkap |
| Testing | Verifikasi kinerja rutin lan ditrapake | Ndhukung kualitas lan nampa komisi |
Mulai karo jaringan listrik
Spesifikasi kasebut kudu nemtokake sistem listrik utama. Iki kalebu voltase, frekuensi, konfigurasi fase, susunan grounding, lan titik pangukuran sing dituju.
Netepake saben output sekunder
Saben puteran sekunder kudu duwe tujuan sing ditemtokake. A metering nduwurke tumpukan lan pangayoman nduwurke tumpukan ngirim ora dianggep minangka identik mung amarga loro output voltase kurang.
Nemtokake beban sing disambungake
Spesifikasi kasebut kudu ngenali meter, relay, transduser, peralatan kontrol, blok terminal, lan kira-kira dawa kabel. Beban disambungake lengkap nemtokake kondisi loading nyata saka nduwurke tumpukan secondary.
Netepake insulasi lan syarat lingkungan
Lokasi instalasi kudu kasebut kanthi jelas. Sistem njero ruangan lan ruangan bisa mbutuhake insulasi, kandang, perawatan permukaan, lan karakteristik lingkungan sing beda.
Nemtokake dimensi fisik
Dimensi pemasangan, posisi terminal, bolongan mbenakake, dhuwur sakabèhé, jembaré, lan ambane bisa dadi kritis nalika trafo dipasang ing kompartemen switchgear.
Netepake wiring lan diagram sambungan
Skema sing dikontrol kudu ngenali terminal primer, terminal sekunder, hubungan belitan, titik grounding, lan pengaturan proteksi eksternal.
Netepake pengawasan lan tes
Tes kudu cocog karo jinis trafo lan syarat proyek. Pemeriksa rutin bisa kalebu kinerja listrik, pamriksaan sing gegandhengan karo insulasi, hubungan belitan, lan verifikasi fungsional.
Konfirmasi tegangan primer, tegangan sekunder, frekuensi, susunan fase, sistem grounding, akurasi, lan beban.
Konfirmasi dimensi, posisi pemasangan, orientasi terminal, pengaturan enclosure, lan akses layanan.
Konfirmasi eksposur njero ruangan utawa ruangan, kelembapan, kontaminasi, suhu, ketinggian, lan kahanan karat.
Konfirmasi fusing primer, grounding sekunder, sambungan relay, lan filosofi perlindungan sing dimaksud.
Alur kerja pilihan praktis
- Netepake jaringan utama:Ngenali voltase, frekuensi, konfigurasi fase, susunan grounding, lan lokasi pangukuran.
- Nemtokake syarat sekunder:Nemtokake tegangan sekunder, jumlah gulungan, lan tujuan saben output.
- Nemtokake akurasi:Cocokake kelas akurasi kanggo metering, ngawasi, pangayoman, utawa syarat kontrol.
- Ngitung beban:Kalebu meter, relay, kabel, terminal, transduser, lan peralatan liyane sing disambungake.
- Pilih isolasi:Pilih arsitektur garing, cast-resin, lenga, gas, utawa insulasi liyane.
- Priksa lingkungan:Evaluasi kahanan njero ruangan utawa ruangan, kelembapan, polusi, suhu, lan ketinggian.
- Priksa proteksi:Konfirmasi susunan sekring, grounding, lan integrasi sirkuit perlindungan.
- Priksa kecocokan fisik:Konfirmasi ukuran pemasangan lan susunan terminal ing instalasi pungkasan.
- Verifikasi dokumentasi:Priksa manawa gambar, data papan nama, diagram kabel, lan spesifikasi teknis nggambarake konfigurasi sing padha.
Pendekatan iki nggawe jalur teknis sing luwih jelas saka desain sistem nganti pilihan produk. Iku uga nyuda kasempatan sing rinci ketoke cilik, kayata beban utawa lokasi terminal, dadi masalah sak instalasi.
Apa sing kudu dijaluk para panuku sadurunge disetujoni?
- Gambar ukuran:Konfirmasi dimensi sakabèhé, titik pemasangan, terminal, lan papan instalasi sing kasedhiya.
- Wiring diagram:Verifikasi hubungan terminal primer lan sekunder lan titik grounding.
- Informasi nameplate:Konfirmasi rasio voltase, frekuensi, akurasi, lan karakteristik sing dirating liyane.
- Deskripsi isolasi:Konfirmasi konstruksi dielektrik lan lingkungan instalasi sing dituju.
- Informasi tes:Konfirmasi tes rutin utawa kinerja sing ditrapake kanggo konfigurasi sing dipilih.
Pitakonan sing Sering Ditakoni
Apa trafo voltase digunakake kanggo?
Ngurangi voltase utami sing dhuwur dadi voltase sekunder proporsional sing cocog kanggo pangukuran, pangukuran, proteksi, pemantauan, lan kontrol. Uga nyedhiyakake pamisahan listrik ing antarane sirkuit voltase dhuwur lan peralatan sekunder.
Apa prabédan antarane trafo voltase lan trafo daya?
Trafo daya dirancang utamane kanggo nransfer energi listrik ing antarane sirkuit, dene trafo voltase instrumen dirancang kanggo menehi sinyal voltase proporsional kanggo pangukuran lan proteksi. Output sekunder kasebut ditrapake kanggo instrumen sing disambungake lan peralatan kontrol tinimbang transfer daya akeh.
Kepiye cara desain elektromagnetik?
Desain elektromagnetik nggunakake gulungan primer lan sekunder sing disambungake liwat inti magnetik. Tegangan primer nggawe fluks magnetik, sing nyebabake tegangan proporsional ing gulungan sekunder.
Apa tegese rasio transformasi?
Rasio transformasi nggambarake hubungan proporsional antarane tegangan primer lan sekunder. Iki ngidini voltase sistem dhuwur diwakili dening voltase sekunder sing luwih murah sing bisa diproses kanthi meter lan relay.
Napa kelas akurasi penting?
Kelas akurasi nemtokake kesalahan pangukuran sing diidini ing kahanan tartamtu. Aplikasi metering, ngawasi, lan proteksi bisa duwe syarat sing beda-beda, mula kelas sing dipilih kudu cocog karo fungsi sing dituju.
Apa beban ing sirkuit sekunder?
Beban minangka beban sing disambungake menyang gulungan sekunder. Iki kalebu piranti kayata meter, relay proteksi, transduser, terminal, lan kabel sambungan. Beban total bisa mengaruhi kinerja lan akurasi sekunder.
Kenapa trafo bisa duwe pirang-pirang gulungan sekunder?
Multiple windings secondary bisa ngidini sirkuit kapisah kanggo nindakake fungsi beda. Contone, siji nduwurke tumpukan bisa ngawula pangukuran nalika liyane ndhukung pangayoman utawa liyane ditetepake aplikasi.
Apa bedane antarane konstruksi garing lan cast-resin?
Loro-lorone ngindhari insulasi cairan konvensional, nanging konstruksi resin resin nggunakake resin epoksi kanggo mbungkus komponen sing dipilih. Iki bisa nggawe disegel, mechanically stabil struktur karo resistance migunani kanggo Kelembapan lan kontaminasi ing aplikasi njero ruangan cocok.
Nalika konfigurasi ruangan dibutuhake?
Konfigurasi ruangan digunakake nalika trafo dipasang ing lokasi sing katon kayata gardu ruangan. Desain kudu nyathet udan, kelembapan, siklus suhu, polusi, cahya ultraviolet, lan kahanan situs liyane.
Apa trafo sing padha bisa digunakake ing njero ruangan lan njaba?
Ora mesthi. Rating listrik bisa uga katon padha, nanging kurungan, insulasi, proteksi permukaan, resistensi lingkungan, lan syarat pemasangan bisa beda-beda ing antarane instalasi njero ruangan lan ruangan.
Apa trafo voltase kapasitif?
Transformator tegangan kapasitif nggunakake divisi tegangan kapasitif bebarengan karo bagean trafo kanggo entuk sinyal voltase skala. Bisa digunakake ing pangukuran voltase dhuwur lan aplikasi proteksi lan bisa uga ndhukung fungsi komunikasi tartamtu gumantung saka desain.
Apa trafo voltase elektronik?
Transformator voltase elektronik utawa sensor nggunakake unsur sensing lan konversi sinyal elektronik kanggo nyedhiyakake output proporsional. Spesifikasi kasebut kudu ngrampungake teknologi sensor, antarmuka output, akurasi, syarat daya, kahanan lingkungan, lan kompatibilitas peralatan hilir.
Kepiye trafo voltase ndhukung proteksi relay?
Iki nyedhiyakake sinyal voltase skala kanggo relay proteksi. Gumantung ing skema proteksi, relay bisa nggunakake sinyal kasebut kanggo fungsi kayata overvoltage, undervoltage, logika arah, sinkronisasi, utawa petungan perlindungan khusus aplikasi liyane.
Kenapa grounding sekunder penting?
Pengaturan grounding sekunder sing ditetepake nggawe referensi listrik sing dikontrol lan ndhukung keamanan sirkuit sekunder. Cara grounding sing tepat kudu ngetutake desain peralatan lan syarat listrik sing ditrapake.
Kenapa bisa uga ana sekring voltase dhuwur?
Sekring bisa nyedhiyakake proteksi sisih utama kanggo trafo lan mbantu mbatesi akibat saka kesalahan internal tartamtu. Rating lan koordinasi kudu cocog karo trafo lan jaringan listrik ing saubengé.
Data teknis apa sing kudu dipriksa sadurunge pesen?
Informasi penting kalebu voltase primer, voltase sekunder, frekuensi, konfigurasi fase, susunan grounding, kelas akurasi, beban, konfigurasi belitan, jinis insulasi, lokasi instalasi, dimensi, susunan terminal, syarat proteksi, lan syarat pengujian sing ditrapake.
Apa trafo voltase bisa disesuaikan kanggo proyek switchgear tartamtu?
Konfigurasi khusus proyek bisa kalebu rasio voltase, susunan gulungan sekunder, dimensi pemasangan, konfigurasi terminal, konstruksi insulasi, integrasi sekring, lan syarat teknis liyane. Desain sing disesuaikan kudu dikontrol liwat gambar sing disetujoni lan spesifikasi teknis.
Napa trafo lan relay utawa meter kudu ditemtokake bebarengan?
Piranti sekunder nggawe bagean saka beban nyata trafo lan nemtokake karakteristik sinyal sing dibutuhake. Koordinasi trafo karo meter utawa relay sing disambungake mbantu njamin rasio, akurasi, beban, lan kondisi kabel cocok kanggo rantai pangukuran lengkap.
Kepiye Pengukuran Tegangan Luwih Bisa Nguatake Perlindhungan Sistem Daya?
Informasi voltase sing bisa dipercaya minangka salah sawijining dhasar perlindungan lan kontrol listrik modern. Operator kudu ngerti apa sing kedadeyan ing jaringan utami, meter butuh sinyal pangukuran sing stabil, lan relay proteksi butuh input listrik sing bisa dipercaya nalika nggawe keputusan babagan kahanan sing ora normal.
Teknologi trafo instrumen nggawe jembatan antarane syarat kasebut lan sistem listrik voltase dhuwur. Kanthi nyedhiyakake sinyal sekunder sing proporsional lan pamisahan listrik, peralatan kasebut ngidini piranti pangukuran lan proteksi bisa digunakake kanthi voltase sing bisa diatur nalika tetep nyambung kanthi fungsional menyang jaringan utama.
Proses pemilihan kudu diwiwiti kanthi aplikasi sing nyata. Tegangan utami, voltase sekunder, frekuensi, konfigurasi fase, susunan grounding, akurasi, beban, count gulungan, insulasi, lingkungan instalasi, proteksi, lan dimensi fisik kabeh kudu ditetepake sadurunge produk rampung.
Pilihan teknologi uga penting. Sistem elektromagnetik tetep akeh ditrapake kanggo pangukuran lan proteksi voltase medium. Desain kapasitif bisa menehi solusi sing cocog kanggo aplikasi voltase sing luwih dhuwur tartamtu, dene teknologi sensing elektronik bisa ndhukung arsitektur listrik sing tambah akeh digital.
Kondisi lingkungan lan mekanik kudu dianggep kanthi ati-ati. Peralatan njero ruangan bisa digunakake ing lingkungan switchgear sing dikontrol, dene unit ruangan kudu ngadhepi cuaca, polusi, variasi suhu, lan cahya ultraviolet.
Kanggo pabrikan lan tim proyek, dokumentasi sing akurat uga penting kaya hardware kasebut. Gambar dimensi, diagram penggulungan, informasi nameplate, identifikasi terminal, rincian insulasi, informasi pengujian, lan instruksi instalasi ngidini trafo digabungake kanthi bener menyang sistem listrik pungkasan.
Pungkasane, ditemtokake kanthi benerTransformator Teganganluwih saka komponen pangukuran. Iki minangka antarmuka antarane jaringan daya utama lan sistem pangukuran, proteksi, pemantauan, lan kontrol sing njaga infrastruktur listrik modern bisa diamati lan bisa diatur.
Perlu Solusi Pengukuran Tegangan kanggo Sistem Daya?
Comewillndhukung solusi pangukuran voltase khusus aplikasi sing nyakup konfigurasi njero ruangan lan ruangan, pengaturan belitan, sistem insulasi, syarat proteksi, lan spesifikasi teknis sing disesuaikan. Kanggo syarat proyek lan diskusi teknis,hubungi kita.
