Comewill high qaulity GCS switchgear withdrawable voltase rendah nduweni kemampuan nggawe lan mecah sing dhuwur, stabilitas dinamis lan termal sing apik, struktur sing maju lan cukup, skema listrik sing fleksibel, tingkat proteksi sing dhuwur, safety lan linuwih, gampang pangopènan, lan indikator kinerja teknis sing apik.
1. Bingkai kabinet saka switchgear sing bisa ditarik tegangan rendah GCS nganggo teknologi lipat ganda lan digawe saka piring baja sing dilapisi aluminium-seng. Dirancang kanthi bolongan 25mm-pitch modular (K-profil), pigura kasebut nduweni struktur sing langsung lan daya tahan sing luar biasa. Dirakit kanthi sambungan bolt transversal lan longitudinal sing akurat, kabeh pigura ora mbutuhake pangopènan sajrone umur layanan.
2. Cangkang kabinet ngalami electroplating lan powder coating kanggo proteksi sing luwih apik. Tutup ndhuwur kompartemen busbar horisontal bisa dicopot, nggampangake instalasi busbar ing situs lan nyuda kerumitan operasional.
3. Zona fungsional ing kabinet dipisahake kanthi jelas, utamane kalebu kompartemen unit fungsional lan kompartemen kabel. Saben unit makarya kanthi mandiri kanthi fungsi terisolasi, supaya ora ana campur tangan ing antarane komponen sing beda.
4.The busbar horisontal dipasang horisontal ing ngisor kabinèt, Ngartekno Ngapikake kemampuan kanggo tahan kaku electrical induce dening short-circuit sapunika.
5. Nampilake struktur jinis laci, kabinet bisa nampung nganti 36 sirkuit, saben duwe arus sing dirating 400A utawa luwih murah. Sirkuit laci ndhukung konversi telung posisi tanpa kompromi rating proteksi kabinet.
6. Saben unit fungsi bisa house maksimum 11 laci ukuran lengkap utawa 22 laci setengah ukuran (1/2), nawakake pilihan konfigurasi fleksibel.
7. Laci dilengkapi limang posisi operasional: Open, Closed, Test, Extracted, lan Isolated. Indikator audio, visual, lan tekstual sing cocog nyedhiyakake sinyal status sing jelas kanggo operasi intuisi.
GCS Low Voltage Withdrawable Switchgear, sing dikembangake lan disedhiyakake kanthi mandiri dening Welcome (Wenzhou) Electric Co., Ltd., minangka peralatan lengkap kinerja premium sing dirancang kanggo sistem distribusi daya voltase rendah-pilihan sing cocog kanggo pengadaan teknik, pencocokan proyek, lan pengadaan peralatan akeh. Nggabungake struktur modular ilmiah kanthi kinerja listrik sing dipercaya, switchgear iki akeh dituku lan ditrapake ing skenario utama kayata pembangkit listrik, bengkel industri, bangunan dhuwur, lan kompleks komersial skala gedhe, dadi piranti inti kanggo kontrol distribusi daya lan alokasi energi sing tepat.
Kauntungan pengadaan inti dumunung ing desain "withdrawable" majeng: saben unit fungsional (kalebu pemutus sirkuit, kontaktor, lan sapiturute) bisa gampang ditarik utawa dilebokake tanpa ngganggu operasi sistem sakabèhé. Iki kanthi nyata nyederhanakake proses pangopènan lan perbaikan pasca pengadaan, nyilikake downtime peralatan, lan kanthi efektif nyuda biaya operasi lan pangopènan sakabèhé kanggo pihak pengadaan.
Sajrone produksi, Welcome (Wenzhou) Electric Co., Ltd. netepi standar kontrol kualitas sing ketat, nggunakake bahan insulasi kelas dhuwur lan teknik manufaktur presisi. Switchgear dilengkapi macem-macem mekanisme proteksi safety sing komprehensif (proteksi short-circuit, proteksi kakehan, lan sapiturute), supaya bisa adaptasi kanthi stabil ing lingkungan jaringan listrik sing kompleks lan njamin operasi sistem distribusi sing aman lan terus-terusan - nyukupi syarat-syarat keandalan sing dhuwur kanggo proyek pengadaan. Kajaba iku, desain modular fleksibel ndhukung ekspansi on-demand, sing bisa cocog karo kabutuhan pengadaan khusus saka macem-macem proyek kanggo macem-macem kapasitas lan mode kontrol, nambah adaptasi lan efektifitas pengadaan. Minangka peralatan distribusi daya voltase murah, efisien, lan aman, wis dadi pilihan pengadaan sing dipercaya ing lapangan distribusi daya voltase rendah modern.
Switchgear sing bisa ditarik voltase sithik GCS iki tundhuk karo standar internasional lan nasional sing relevan kayata IEC60439-1, GB7251.1 "Peralatan switchgear lan kontrol lengkap voltase rendah" lan GB / T 24274 "Switchgear lengkap lan peralatan kontrol sing bisa ditarik kanthi voltase rendah", mesthekake yen proyèk pengadaan bisa nyukupi standarisasi lan syarat kualitas pengadaan.
Suhu sekitar: Suhu udara sekitar ora kudu ngluwihi +40 ℃ utawa luwih murah tinimbang -5 ℃, lan suhu rata-rata 24 jam ora ngluwihi + 35 ℃. Kanggo proyek pengadaan sing nglibatake panggunaan ngluwihi kisaran suhu ing ndhuwur, switchgear sing bisa ditarik tegangan rendah GCS kudu dioperasikake kanthi kapasitas sing sithik kanggo njamin keamanan operasional lan stabilitas kinerja.
Kelembapan relatif: Nalika suhu sekitar maksimum tekan +40 ℃, asor relatif ora ngluwihi 50%. Kelembapan sing luwih dhuwur diidini ing suhu sing luwih murah (contone, 90% kelembapan relatif ing +20 ℃). Sajrone tuku lan instalasi sakteruse, pertimbangan sing cukup kudu diwenehi risiko kondensasi potensial sing disebabake owah-owahan suhu dadakan kanggo ngindhari kegagalan peralatan.
Altitude: Ketinggian situs instalasi standar ora ngluwihi 2000m saka permukaan laut. Kanggo proyek pengadaan ing wilayah ing ndhuwur 2000m, peralatan kasebut kudu dikurangi supaya bisa digunakake, lan syarat sing cocog kudu kasebut kanthi jelas ing kontrak pengadaan.
Kahanan Situs Instalasi: Switchgear kudu dipasang ing lokasi sing bebas saka bebaya geni, risiko bledosan, bledug abot, korosi kimia, lan getaran utawa impact sing abot. Pihak pengadaan kudu ngonfirmasi manawa lingkungan ing situs nyukupi syarat ing ndhuwur sadurunge dikirim kanggo njamin umur layanan lan linuwih peralatan.
Rembugan Lingkungan Khusus: Yen lingkungan panggunaan nyata proyek pengadaan gagal nyukupi syarat kasebut, pihak sing tuku bakal langsung komunikasi lan rembugan karo Welcome (Wenzhou) Electric Co., Ltd. kanggo ngramu solusi khusus (kayata upgrade materi khusus utawa perbaikan struktural) kanggo mesthekake tundhuk karo kabutuhan operasi proyek.
| nomer seri | Proyek | Paramèter | |
| 1 | Rated voltase insulasi | 660V(1000V)/AC | |
| 2 | Rated voltase operasi | 380V(660V)/AC | |
| 3 | Tingkat overvoltage | IV | |
| 4 | Gelar polusi | 3 | |
| 5 | frekuensi dirating | 50（60）Hz | |
| 6 | Rated impuls tahan voltase | 8 kv | |
| 7 | Bus utama | Rated saiki | Nganti 4000A |
| Dirating short-time tahan saiki | Nganti 80kA | ||
| Rated puncak tahan saiki | Nganti 176kA | ||
| 8 | Bus vertikal | Rated saiki | Nganti 1000A |
| Dirating short-time tahan saiki | Iki 50kA | ||
| Rated puncak tahan saiki | Nganti 105kA | ||
| 9 | Tingkat perlindungan | IP30 nganti IP54 | |
| 10 | Dhuwur peralatan | 2200 mm | |
| 11 | Jembar piranti | 400,600,800,1000,1200mm | |
| 12 | Kedalaman Peralatan | 600,800,1000,1200mm | |
Cathetan: Kanggo solusi kabel mburi, ambane kabinet 1000mm dianjurake.

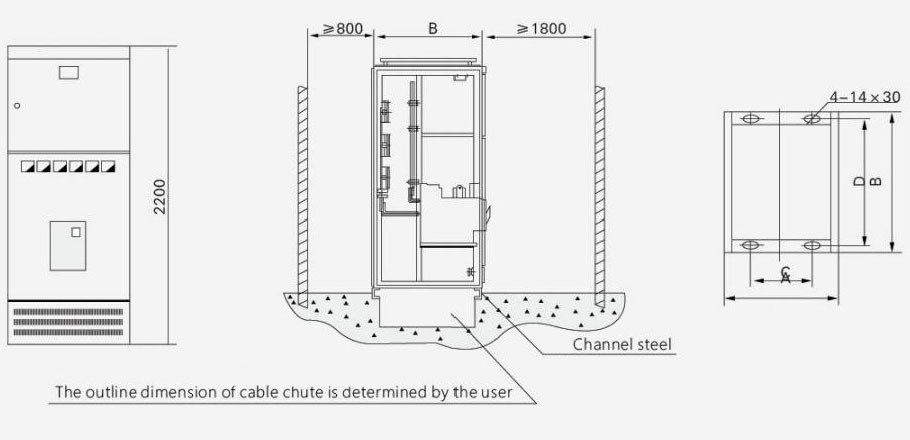

| Kode kabinet universal | A | B | C | D | Cathetan |
| GCS-TG1010-4 | 1000 | 1000 | 850 | 956 | Kabinet interkoneksi |
| GCS-TG0810-4 | 800 | 1000 | 650 | 956 | Kabinet nampa |
| GCS-TG0808-4 | 800 | 800 | 650 | 756 | Kabinet nampa |
| GCS-TG0608-4 | 600 | 800 | 450 | 756 | Kabinet nampa |

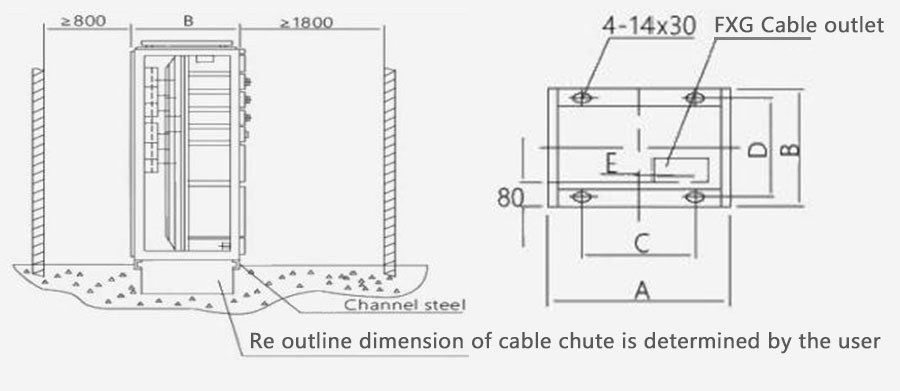

| Kode kabinet universal | A | B | C | D | E | FxG |
| GCS-TG1010-2 | 1000 | 1000 | 850 | 956 | 1000 | 400×400 |
| GCS-TG0810-2 | 800 | 1000 | 650 | 956 | 800 | 200×400 |
| GCS-TG1008-2 | 1000 | 800 | 850 | 756 | 1000 | 400×400 |
| GCS-TG0808-2 | 800 | 800 | 650 | 756 | 800 | 200×400 |

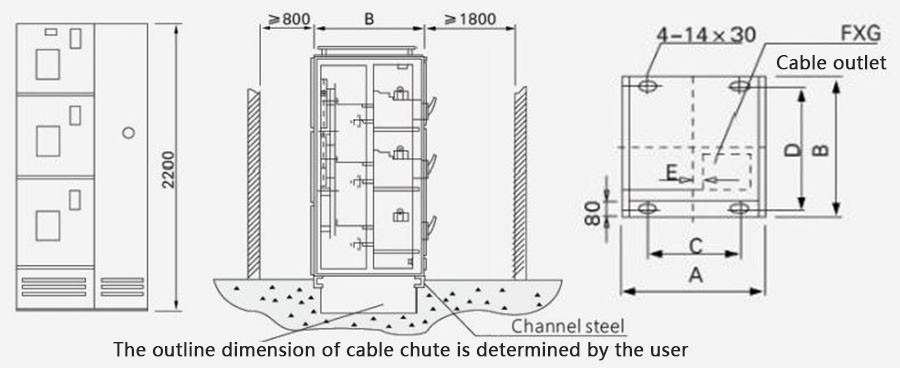

| Kode kabinet universal | A | B | C | D | E | FxG |
| GCS-TG1006-1 | 1000 | 600 | 850 | 556 | 60 | 400×350 |
| GCS-TG0806-1 | 800 | 600 | 650 | 556 | 160 | 200×350 |
