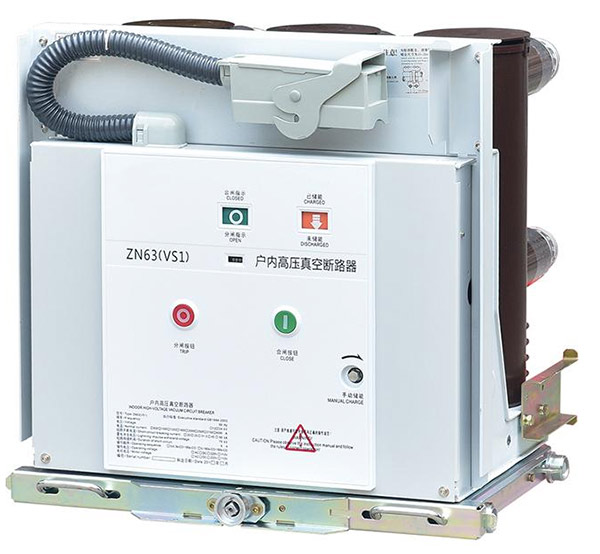

Pemutus Sirkuit Vakumteknologi wis dadi solusi ngoper penting kanggo distribusi daya medium-voltase amarga nggabungke gangguan busur vakum karo struktur mechanical kompak lan kontrol operasi electrical. Nalika kontak misahake ing interrupter vakum sing disegel, busur diselani liwat proses sing beda-beda saka interupsi sirkuit udara, lenga, utawa gas. Arsitèktur iki bisa ndhukung ngresiki fault cepet, suda layanan rutin saka kamar interrupting, construction switchgear kompak, lan bola-bali ngoper ing kahanan operasi ditetepake. Nanging, kinerja breaker ora bisa dievaluasi dening medium interrupting piyambak. Tegangan sing dirating, arus sing dirating, kemampuan sirkuit cendhak, tingkat insulasi, sistem kontak, mekanisme operasi, relay proteksi, voltase kontrol, lingkungan instalasi, ketahanan mekanik, lan syarat tes sing ditrapake kabeh nyumbang kanggo sistem pungkasan. Pangertosan hubungan kasebut penting kanggo insinyur, produsen switchgear, utilitas, fasilitas industri, proyek energi sing bisa dianyari, lan pangguna voltase medium liyane.
Daftar Isi
Klik topik apa wae kanggo langsung menyang bagean kasebut.
- 1. Napa Ngalih Tegangan Sedheng Perlu Perlindhungan Khusus?
- 2. Kepiye Interupsi Arc Vakum Bisa?
- 3. Apa Komponen Utama Breaker?
- 4. Kepiye Pilihan Tegangan Rated lan Pengaruh Saiki?
- 5. Napa Kapabilitas Sirkuit Cepet lan Kacepetan Gangguan Penting?
- 6. Kepiye Mekanisme Operasi Ngaruhi Kinerja?
- 7. Apa Bedane Antarane Desain njero ruangan lan ruangan?
- 8. Kepiye Pemutus Vakum Dibandhingake Kanthi Teknologi Gangguan Liyane?
- 9. Kepiye Breaker Bisa Kanthi Relay lan Sensor Proteksi?
- 10. Aplikasi Apa Gunakake Teknologi Ngalih Iki?
- 11. Apa Kesalahan Pamilihan lan Instalasi Umum sing kudu Dihindari?
- 12. Kepiye Cara Tes lan Standar Dievaluasi?
- 13. Apa sing kudu dilebokake ing Spesifikasi Teknis Profesional?
- 14. Pitakonan sing Sering Ditakoni
Napa Ngalih Tegangan Sedheng Perlu Perlindhungan Khusus?
Sistem listrik voltase medium beroperasi ing tingkat voltase sing mbutuhake peralatan switching lan proteksi sing dikoordinasi kanthi teliti. Piranti ngoper ora mung kudu nggawa arus beban normal nanging uga kudu nanggapi kanthi bener nalika jaringan ngalami kesalahan.
Jaringan distribusi listrik kanthi rutin nyambungake trafo, motor, generator, feeder industri, saluran sarana, sumber energi sing bisa dianyari, lan beban liyane. Ing kahanan normal, arus terus-terusan liwat konduktor lan peralatan switching. Nanging, sajrone sirkuit cendhak, arus bisa mundhak sacara dramatis lan ngasilake stres termal lan elektrodinamik sing akeh.
Pemutus sirkuit nyedhiyakake cara sing dikontrol kanggo ngganggu arus kasebut. Operasi kasebut kudu dikoordinasi karo relay proteksi, trafo saiki, trafo voltase, sirkuit kontrol, lan filosofi perlindungan sakabèhé saka jaringan listrik.
Medium interupsi utamane penting. Secara historis, pemutus sirkuit wis nggunakake sawetara cara kanggo ngontrol busur sing dibentuk nalika kontak kapisah. Udara, lenga, lan macem-macem gas wis digunakake ing macem-macem generasi peralatan. Teknologi vakum nyedhiyakake pendekatan liyane ing ngendi proses interrupting busur utama dumadi ing interrupter vakum sing disegel.
Pemutus bisa nyambung utawa medhot sirkuit listrik sing ditemtokake miturut kondisi operasi sing dirating.
Nalika sistem proteksi ndeteksi kesalahan, breaker bisa mbukak lan ngganggu arus ing kemampuan interrupting sing ditemtokake.
Yen digabungake menyang arsitektur switchgear sing cocog, pemutus bisa melu prosedur isolasi lan pangopènan sing ditetepake.
Operasi breaker dianggo karo piranti sensing lan pangayoman kanggo isolasi bentet nalika ngreksa struktur distribusi dimaksudaké.
Mulane fungsi breaker kudu dianggep ing tingkat sistem. Rating interrupting dhuwur ora bisa ngimbangi setelan proteksi sing salah. Pemutus sing dirancang kanthi apik ora bisa ngimbangi mandap kabel sing ora nyukupi. A controller canggih ora bisa mbenerake mekanisme mechanical sing wis ora maintained bener.
Teknik switchgear sing apik nyambungake unsur kasebut. Pemutus, busbar, feeder, relay proteksi, trafo instrumen, daya kontrol, interlocks, lan enclosure kabeh kudu ditemtokake ing sistem listrik sing padha.
Apa gangguan fault beda saka ngoper biasa
Mbukak sirkuit ing kahanan beban normal lan ngresiki sirkuit cendhak ora padha karo operasi. Sajrone fault, arus bisa luwih gedhe, lan energi listrik sing ana gandhengane karo kesalahan kasebut penting.
Mulane breaker kudu bisa ngganggu arus ing voltase lan kondisi sistem sing dirancang. Proses interrupting uga kudu kedadeyan kanthi cepet kanggo nglindhungi peralatan sing disambungake lan njaga koordinasi perlindungan sing dituju.
Iki ndadekake teknologi gangguan dadi keputusan teknik dhasar tinimbang fitur produk kosmetik.
Kepiye Interupsi Arc Vakum Bisa?
Karakteristik interupsi vakum yaiku nggunakake interrupter vakum sing disegel minangka ruang pemadam busur. Interrupter ngemot kontak listrik sing tetep lan obah sing ditutup ing lingkungan vakum sing dikontrol.
Nalika kontak ditutup, arus mili liwat permukaan kontak. Nalika mekanisme operasi mrentah breaker kanggo mbukak, kontak obah misahake saka kontak tetep. Nalika permukaan kontak kapisah, busur listrik bisa dibentuk ing antarane.
Ora kaya busur ing udhara, interrupter vakum ora nyedhiyakake medium gas sing substansial kanggo njaga jalur terionisasi konvensional. Proses interupsi mulane diatur utamane dening uap logam sing diasilake saka bahan kontak sajrone acara pamisahan.
Pemisahan kontak
Gerakan mbukak kudu dikontrol kanthi tepat. Kecepatan kontak, lelungan kontak, tekanan kontak, lan hubungan mekanik antarane kontak obah lan mekanisme operasi kabeh pengaruh kinerja.
Kontak butuh gerakan sing cukup kanggo netepake jarak dielektrik sing dibutuhake sawise gangguan saiki. Mulane, mekanisme mekanik kudu nyedhiyakake lelungan sing konsisten sajrone operasi sing bola-bali.
Prilaku uap logam
Sajrone arcing, materi saka kontak bisa mbentuk uap logam. Uap iki nyedhiyakake medium konduktor sementara sing ndhukung busur. Nalika arus nyedhaki nol saiki alamiah ing sirkuit arus bolak-balik, busur bisa mateni lan uap logam kanthi cepet kondensasi.
Interrupter banjur kudu mbalekake kekuatan dielektrik sing cukup ing antarane kontak sing dipisahake kanggo nahan voltase pemulihan listrik.
Bahan kontak
Bahan kontak minangka bagean penting saka desain interrupter vakum. Iku perlu kanggo ndhukung mbeta saiki, gangguan busur, resistance kanggo erosi, lan Recovery dielektrik.
Desain interrupter sing beda nggunakake paduan kontak lan geometri khusus kanggo ngontrol distribusi saiki lan efek magnetik sajrone gangguan.
Perisai
Uap logam sing diasilake sajrone gangguan bisa disimpen ing permukaan sekitar. Struktur shielding nang interrupter bantuan kontrol ngendi materi iki lelungan lan mbantu njaga distribusi electrical-medan dibutuhake.
| Tahap Interupsi | Apa mengkono | Requirement Desain |
|---|---|---|
| Kontak sing ditutup | Saiki mili liwat sistem kontak | Resistansi kontak sing sithik lan tekanan kontak sing dipercaya |
| Bukaan kontak | Kontak wiwit misah lan busur bisa dibentuk | Kacepetan bukaan sing dikontrol lan geometri kontak |
| Periode Arcing | Uap logam ndhukung konduksi listrik | Prilaku busur sing dikontrol lan erosi kontak |
| Nul saiki | Arus bolak-balik tekan titik nol alami | Recovery dielektrik cepet |
| Pasca-gangguan | Kontak kapisah tahan voltase Recovery | Isolasi stabil antarane kontak |
Apa interrupter sing disegel penting
Interrupter vakum minangka komponen sing disegel. Lingkungan internal ditetepake sajrone manufaktur lan dijaga sajrone umur layanan sing dituju.
Iki beda karo sistem sing gumantung ing volume cairan utawa gas sing akeh minangka medium interupsi utama. The interrupter vakum bisa rangkep menyang Déwan relatif kompak lan Integrasi menyang switchgear ing sawetara cara.
Nanging, interrupter sing disegel ora ateges kabeh pemutus bebas pangopènan. Mekanisme operasi, insulasi eksternal, terminal, sirkuit kontrol, bantalan, sambungan, lan antarmuka switchgear isih mbutuhake pengawasan lan pangopènan sing cocog.
Mulane, gangguan vakum kudu dimangerteni minangka salah siji bagéan saka arsitektur breaker. Efektivitas gumantung saka desain kontak, konstruksi interrupter, gerakan mekanik, pemulihan insulasi, lan koordinasi karo sistem perlindungan.
Apa Komponen Utama Breaker?
Pemutus tegangan medium modern ngemot sawetara rakitan fungsional. Saben nyumbang kanggo dalan saiki, proses interupsi, operasi mekanik, sistem insulasi, antarmuka kontrol, utawa struktur instalasi.
Pengganggu vakum
Interrupter vakum ngemot kontak tetep, kontak obah, batang kontak, unsur pelindung internal, lan tutup sing disegel. Iki minangka bagean sing tanggung jawab kanggo ngganggu arus ing lingkungan vakum.
Akurasi dimensi lan konstruksi internal penting amarga celah kontak, keselarasan, tekanan kontak, lan geometri dielektrik kudu tetep ing watesan desain sing dituju.
Mekanisme operasi
Mekanisme operasi ngowahi energi mekanik sing disimpen utawa diwenehake dadi gerakan kontak. Mekanisme sing dioperasikake spring digunakake akeh ing aplikasi voltase medium, dene sistem operasi elektromagnetik kasedhiya ing desain tartamtu.
Mekanisme kasebut kudu mbukak lan nutup interrupter kanthi wektu lan lelungan sing konsisten. Uga kudu njaga pasukan kontak sing dibutuhake ing posisi sing ditutup.
Insulating ndhukung
Insulasi ndhukung komponen energi sing dipisahake kanthi fisik saka pager sing digandhengake lan struktur ing saubengé. Dheweke uga mbantu njaga jarak sing dibutuhake lan stabilitas mekanik.
Terminal lan dalan saiki
Terminal utama nyambungake pemutus menyang jaringan listrik hulu lan hilir. Desaine nemtokake cara antarmuka breaker karo busbar, sambungan kabel, utawa komponen switchgear liyane.
Sistem posisi lan indikasi
Ing pirang-pirang instalasi switchgear, indikator mekanik nuduhake manawa pemutus mbukak, ditutup, utawa ing posisi sing ditetepake liyane. Iki bisa dadi penting banget kanggo peralatan sing bisa ditarik.
Kontrol lan sirkuit tambahan
Kontak tambahan, kumparan trip, kumparan tutup, drive motor, switch posisi, lan sirkuit liyane ngidini pemutus komunikasi karo peralatan proteksi lan kontrol.
| Komponen | Fungsi Utama | Pertimbangan Teknik Utama |
|---|---|---|
| Pengganggu vakum | Gangguan Arc | Desain kontak, integritas vakum, pemulihan dielektrik |
| Mekanisme operasi | Kontak mbukak lan nutup | Kacepetan, lelungan, kekuwatan, konsistensi, toleransi |
| Ndhukung insulasi | Pemisahan listrik lan dhukungan struktural | Kinerja dielektrik lan kekuatan mekanik |
| Terminal utama | Sambungake breaker menyang sirkuit daya | Kapasitas saiki, geometri sambungan, kenaikan suhu |
| Kontak bantu | Umpan balik status lan kontrol | Reliabilitas kontak lan kompatibilitas sirkuit |
| Trip lan sirkuit cedhak | Aktuasi listrik | Tegangan kontrol, wektu, koordinasi proteksi |
Sinkronisasi mekanik
Pemutus telung fase mbutuhake kontak supaya bisa digunakake kanthi cara sing terkoordinasi. Mekanisme mindhah gerakan menyang kutub individu supaya fase mbukak lan nutup ing hubungan wektu sing dibutuhake.
Variasi wektu sing akeh banget bisa mengaruhi kinerja ngoper, saengga pangaturan lan pamriksa mekanisme minangka bagean penting ing kontrol kualitas lan pangopènan.
Napa integrasi komponen penting
A interrupter kualitas dhuwur ora bisa ijol kanggo Alignment mekanisme miskin. Insulasi sing kuat ora bisa ngimbangi sambungan terminal sing ora dirancang kanthi bener. Relay sing akurat ora bisa ngimbangi kabel kontrol sing ora nyukupi.
Kinerja breaker sing bisa dipercaya gumantung saka interaksi kabeh komponen kasebut.
Kepiye Pilihan Tegangan Rated lan Pengaruh Saiki?
Tegangan lan arus sing dirating nggawe amplop operasi listrik dhasar saka breaker. Dheweke kalebu ing antarane insinyur spesifikasi pertama sing ditliti, nanging mung minangka bagean saka evaluasi teknis lengkap.
Dirating voltase
Tegangan sing dirating kudu cocog karo sistem listrik ing ngendi pemutus bakal digunakake. Sistem insulasi uga kudu dirancang kanggo tegangan-frekuensi daya lan tegangan transien sing relevan.
Pemutus voltase medium bisa digawe kanggo macem-macem kelas voltase. kulawarga Product bisa kalebu peralatan watara 10 kV, 12 kV, 24 kV, 36 kV, utawa ratings ditetepake liyane gumantung ing desain lan pasar.
Pilihan nyata kudu ngetutake voltase nominal sistem lan standar sing ditrapake tinimbang mung milih rating sing kasedhiya sabanjure.
Rated saiki
Arus sing dirating nggambarake arus sing terus-terusan sing bisa ditindakake pemutus ing kahanan sing ditemtokake. Kinerja termal mula dadi penting kanggo spesifikasi kasebut.
Kontak, terminal, konduktor, sambungan fleksibel, antarmuka busbar, lan ventilasi enclosure kabeh nyumbang kanggo generasi panas lan boros.
Frekuensi
Frekuensi daya mengaruhi prilaku listrik saka sistem gangguan lan peralatan proteksi lan pangukuran sing gegandhengan. Produk bisa ditemtokake kanggo 50 Hz, 60 Hz, utawa frekuensi operasi liyane sing ditetepake.
Tingkat insulasi
Koordinasi insulasi kalebu luwih saka voltase operasi nominal. Peralatan bisa uga kudu tahan frekuensi daya tahan voltase lan kahanan impuls sing ditemtokake dening syarat desain sing ditrapake.
| Paramèter | Apa Iku Netepake | Apa Iku Penting |
|---|---|---|
| Dirating voltase | Kelas tegangan sistem kelistrikan | Nemtokake syarat insulasi lan switching |
| Rated saiki | Kapabilitas saiki terus-terusan | Nemtokake syarat termal lan konduktor |
| frekuensi dirating | Frekuensi operasi sistem daya | Njamin kompatibilitas karo jaringan listrik |
| Tingkat insulasi | Dielektrik tahan syarat | Ndhukung koordinasi insulasi |
| Rating short-circuit | Gangguan-saiki gangguan lan kemampuan tahan | Nglindhungi peralatan nalika fault jaringan |
Pertimbangan kenaikan suhu
Arus terus-terusan ngasilake panas ing kontak listrik lan konduktor. Kapabilitas kenaikan suhu kudu dievaluasi bebarengan karo pengaturan enclosure.
Pemutus sing dipasang ing pager logam sing kompak bisa ngalami kondisi termal sing beda saka pemutus sing padha dipasang ing susunan ventilasi sing luwih gedhe. Suhu sekitar lan ketinggian instalasi uga bisa mengaruhi kinerja termal.
Tegangan sistem mung titik wiwitan
Rong pemutus bisa nuduhake rating voltase sing padha nanging beda karo rating saiki, kemampuan sirkuit cendhak, mekanisme operasi, konfigurasi insulasi, susunan terminal, lan daya tahan mekanik.
Mulane, spesifikasi profesional kudu ora nyuda pilihan dadi nomer siji.
Napa Kapabilitas Sirkuit Cepet lan Kacepetan Gangguan Penting?
Kinerja sirkuit cendhak minangka salah sawijining spesifikasi sing paling penting ing pilihan pemutus sirkuit voltase medium. Kesalahan bisa ngasilake arus sing gedhe banget lan gaya elektromekanis sing dhuwur sajrone wektu sing cendhak.
Arus hubung singkat
Arus kesalahan sing kasedhiya ditemtokake dening jaringan listrik, kalebu generator, trafo, konduktor, lan impedansi sistem. Insinyur switchgear biasane nemtokake iki liwat studi short-circuit.
Pemutus kudu nduweni kemampuan interupsi sing cocog karo kondisi kesalahan sing diwilang.
Breaking saiki
Pemutus kudu bisa ngganggu arus hubung singkat sing ditemtokake ing voltase sistem sing dirating. Proses interupsi kudu njaga pemulihan dielektrik sawise arus wis dipateni.
Short-time tahan
Majelis switchgear bisa uga kena arus kesalahan nalika sistem proteksi ngresiki acara kasebut. Struktur mekanik lan termal kudu tahan arus sing ditemtokake kanggo durasi sing ditrapake.
Puncak tahan
Nilai puncak arus gangguan ngasilake gaya elektrodinamika ing konduktor lan komponen struktural. Desain mekanik kudu nyathet stres kasebut.
Wektu gangguan
Urutan mbusak fault total kalebu sawetara tahap: deteksi kesalahan, keputusan relay, transmisi sinyal trip, gerakan mekanisme operasi, pamisahan kontak, gangguan busur, lan pemulihan jaringan.
Pemutus ora tumindak kanthi mandiri. Wektu ngresiki lengkap gumantung saka relay, sirkuit kontrol, trip coil, mekanisme mekanik, gerakan kontak, lan sistem listrik.
Relay proteksi kudu ngenali kesalahan lan ngetokake printah trip ing wektu operasi sing dirancang.
Path listrik antarane relay lan breaker kudu nransfer printah trip bener.
Sistem mekanik kudu nerjemahake perintah listrik dadi gerakan kontak sing bisa diulang.
Interrupter kudu mbusak saiki lan mbalekake kekuatan dielektrik sing dibutuhake.
Apa interrupting medium prakara
Media interupsi nemtokake cara busur tumindak nalika pamisahan kontak. Teknologi vakum nyedhiyakake lingkungan sing disegel sing dikontrol lan nggunakake geometri kontak lan prilaku materi kanggo entuk gangguan.
Iki bisa ngidini dimensi interrupter kompak lan kamar interrupting relatif prasaja yen dibandhingake karo sawetara teknologi gangguan lawas.
Nanging, rating breaker pungkasan isih gumantung ing desain lengkap. Teknologi vakum ora ateges saben pemutus vakum bisa ngganggu arus gangguan sing sewenang-wenang.
Mulane, pendekatan teknis sing bener diwiwiti kanthi tingkat kesalahan sistem sing diwilang lan banjur verifikasi kapabilitas interrupting lan tahan breaker miturut standar sing ditrapake.
Kepiye Mekanisme Operasi Ngaruhi Kinerja?
Mekanisme operasi nemtokake carane cepet lan terus-terusan kontak breaker pindhah. Amarga gangguan dumadi sajrone urutan acara mekanik sing tepat, desain mekanisme dadi pusat kinerja.
Mekanisme operasi spring
Mekanisme spring nyimpen energi mekanik sadurunge operasi nutup utawa mbukak. Perintah kontrol listrik ngeculake energi sing disimpen kanggo mindhah kontak pemutus.
Arsitektur iki akeh digunakake ing switchgear voltase medium amarga mekanisme kasebut bisa nyedhiyakake gerakan kontak sing dikontrol tanpa mbutuhake pasokan listrik sing terus-terusan sajrone stroke mekanik.
Mekanisme elektromagnetik
Sawetara desain breaker nggunakake sistem operasi elektromagnetik kanggo generate gerakan kontak. Mekanisme kasebut bisa nyedhiyakake karakteristik operasional sing beda-beda lan bisa dipilih miturut arsitektur pemutus tartamtu lan syarat kontrol.
Operasi nutup
Sajrone nutup, mekanisme kudu nggawa kontak bebarengan karo kacepetan cocok lan pasukan kontak pungkasan. Prilaku nutup sing stabil mbantu nyuda dampak mekanik lan njamin konduksi saiki sing tepat.
Operasi mbukak
Stroke bukaan kudu cukup cepet lan cukup konsisten kanggo ndhukung proses interupsi sing dimaksud. Jarak lan kecepatan pamisah kontak penting amarga interrupter kudu netepake kondisi dielektrik sing bener sawise gangguan saiki.
Simpenan energi
Mekanisme umume kalebu indikator panyimpenan energi utawa sistem pangisi daya sing dioperasikake motor. Sistem kontrol bisa nemtokake manawa mekanisme kasebut nduweni energi sing cukup kanggo operasi sabanjure.
Ketahanan mekanik
Operasi sing bola-bali nggawe nyandhang ing spring, shafts, bantalan, linkages, latches, lan switch tambahan. Tes ketahanan mekanik mbantu nemtokake manawa mekanisme kasebut bisa ngrampungake jumlah operasi sing ditemtokake tanpa rusak sing ora bisa ditampa.
| Mekanisme Area | Prilaku sing dibutuhake | Kemungkinan Gagal Prihatin |
|---|---|---|
| Simpenan energi | Preparasi sing dipercaya kanggo operasi | Masalah pangisi daya utawa motor sing ora lengkap |
| Mbukak drive | Pemisahan kontak cepet sing konsisten | Gerakan alon, nyandhang, alangan mekanik |
| Nutup drive | Keterlibatan kontak sing dikontrol | Dampak gedhe banget utawa nutup ora lengkap |
| Ngunci | Posisi kontak sing aman | Pangaturan kancing sing salah utawa nyandhang |
| Ngalih tambahan | Umpan balik posisi sing akurat | Indikasi sing salah utawa degradasi kontak |
Wektu mekanik penting
Kanggo breaker telung fase, operasi telung kutub kudu tetep ing hubungan wektu sing ditemtokake. Variasi pole-to-pole sing berlebihan bisa mengaruhi prilaku switching lan kudu dikontrol sajrone manufaktur lan pangopènan.
Pangopènan mekanisme
Interrupter sing disegel bisa mbutuhake layanan winates sajrone umur layanan sing dimaksud, nanging mekanisme kasebut eksternal lan mekanik. Pemriksaan sambungan, pelumasan sing ditemtokake, pengikat, spring, bantalan, lan kontak tambahan tetep penting.
Rencana pangopènan kudu ngetutake instruksi teknis pabrikan lan tugas ngoper instalasi.
Apa Bedane Antarane Desain njero ruangan lan ruangan?
Pemutus njero ruangan lan ruangan bisa nggunakake prinsip gangguan dhasar sing padha nalika duwe syarat mekanik lan lingkungan sing beda banget.
Pemutus njero ruangan
Pemutus njero ruangan biasane dipasang ing lemari switchgear utawa ruangan listrik. Lingkungan sekitar bisa uga luwih dikontrol, ngidini insulasi kompak lan pengaturan enclosure.
Desain njero ruangan asring katon minangka unit sing bisa ditarik utawa instalasi tetep ing switchgear nganggo logam. Susunan pas gumantung ing arsitektur panel.
Breakers njaba
Peralatan ruangan kudu ngidinke udan, kelembapan, owah-owahan suhu, sinar matahari, polusi, bledug, angin, lan tekanan lingkungan liyane.
Mulane produk njaba mbutuhake sealing enclosure sing cocok, insulasi eksternal, pilihan material, perlindungan permukaan, lan mekanisme tahan cuaca.
Isolasi komposit
Pemutus ruangan bisa nggunakake bahan insulasi komposit kayata karet silikon utawa komponen adhedhasar epoksi gumantung saka arsitektur produk. Bahan kasebut bisa ndhukung kinerja insulasi sajrone owah-owahan kahanan lingkungan nalika dirancang kanthi bener.
Instalasi sing dipasang ing kutub
Sawetara pemutus distribusi ruangan dirancang kanggo pemasangan kutub. Konfigurasi iki bisa nyederhanakake integrasi menyang jaringan distribusi nduwur sirah lan ngidini piranti ngoper kanggo ngenggoni jejak sing relatif cilik.
Instalasi gardu induk
Pemutus gardu induk bisa dipasang ing struktur utawa ing rakitan switchgear ruangan. Sambungan menyang busbar, trafo saiki, trafo voltase, arrester lonjakan, lan sistem grounding kudu dikoordinasi.
| Jinis Instalasi | Lingkungan Khas | Fokus Desain Utama |
|---|---|---|
| switchgear njero ruangan | Kamar listrik lan lemari sing ditutup | Kompak, integrasi kompartemen, akses layanan |
| Distribusi njaba | Jaringan terbuka | Rintangan cuaca lan kinerja insulasi |
| Pole-dipasang | Sistem distribusi overhead | Bobot, struktur pemasangan, operasi remot |
| Gardu njaba | Utilitas lan gardu industri | Ketahanan lingkungan, integrasi busbar, koordinasi insulasi |
Faktor lingkungan
Suhu, ketinggian, polusi, kelembapan, paparan uyah, lan radiasi ultraviolet kabeh bisa mengaruhi pilihan peralatan.
Contone, papan sing dhuwur bisa mengaruhi kinerja dielektrik insulasi udara, dene polusi sing abot bisa mengaruhi permukaan insulasi eksternal. Lingkungan pesisir bisa nambah paparan korosi, utamane ing sekitar struktur lan sambungan logam.
Ing njero ruangan ora ateges bebas pangopènan
Peralatan njero ruangan dilindhungi saka cuaca langsung, nanging bledug, kondensasi, siklus suhu, lan nyandhang mekanik isih bisa mengaruhi mekanisme lan sambungan listrik.
Perlindhungan lingkungan mula kudu ditaksir kanthi realistis tinimbang nganggep manawa peralatan njero ruangan bisa digunakake ing kahanan sing cocog.
Kepiye Pemutus Vakum Dibandhingake Kanthi Teknologi Gangguan Liyane?
Ngerteni beda antarane teknologi interupsi mbantu para insinyur nggawe keputusan teknis sing ngerti. Saben teknologi duwe ciri listrik, mekanik, lingkungan, lan pangopènan dhewe.
Gangguan udara
Gangguan sirkuit udara nggunakake udara minangka medium busur. Secara historis, sistem udara wis digunakake ing pirang-pirang kelas voltase. Desaine bisa nyakup chutes arc, blowout magnetik, utawa cara liya kanggo ngontrol busur.
Ing voltase medium, gangguan vakum kompak bisa menehi arsitektur fisik sing beda kanthi nempatake proses interupsi ing njero ruangan sing disegel.
Gangguan lenga
Pemutus sirkuit lenga nggunakake lenga insulasi minangka medium insulasi lan minangka bagéan saka proses pemadam busur. Instalasi lawas isih bisa ngemot peralatan kasebut, nanging instalasi voltase medium modern asring nggunakake teknologi alternatif.
Sistem lenga mbutuhake manungsa waé kanggo kondisi lenga, containment, bocor, kontaminasi, lan masalah pangopènan sing gegandhengan.
SF6 gangguan
Gas SF6 sacara historis digunakake ing peralatan terisolasi lan pemutus sirkuit gas amarga insulasi listrik lan ciri pemadam busar. Nanging, pertimbangan lingkungan wis nyengkuyung pangembangan lan adopsi teknologi alternatif ing aplikasi sing cocog.
Gangguan vakum
Gangguan vakum nggunakake kamar vakum sing disegel. Unsur interrupting kompak lan kekurangan lenga insulasi ing interrupter minangka ciri penting teknologi kasebut.
| Teknologi | Arc Medium | Pertimbangan khas |
|---|---|---|
| hawa | hawa | Struktur kontrol Arc lan syarat insulasi fisik |
| lenga | Minyak insulasi | Kondisi lenga, ngemot, pangopènan |
| gas sf6 | SF6 | Gas sealing, penanganan, pertimbangan lingkungan |
| vakum | Vakum kanthi prilaku busur logam-uap | Desain interrupter, bahan kontak, kinerja mekanisme |
Napa teknologi vakum digunakake ing voltase medium
Gangguan vakum bisa nyedhiyakake interrupter kompak, kepunahan busur cepet, lan lingkungan interrupting sing disegel. Karakteristik kasebut pas karo switchgear voltase medium njero ruangan lan akeh aplikasi distribusi ruangan.
Teknologi kasebut uga kompatibel karo mekanisme pemutus modern lan sistem perlindungan digital.
Pilihan teknologi kudu tetep khusus kanggo aplikasi
Iku ora teknis swara kanggo mratelakake siji medium interupsi universal unggul. Pendekatan sing bener yaiku mbandhingake syarat jaringan listrik, ruang instalasi sing kasedhiya, kahanan lingkungan, tugas operasi, arsitektur proteksi, standar sing ditrapake, lan strategi pangopènan.
Teknologi sing cocog yaiku sing nyukupi syarat lengkap.
Kepiye Breaker Bisa Kanthi Relay lan Sensor Proteksi?
A mbobol sirkuit arang operate piyambak. Tumindak lelungan lan nutup biasane dikoordinasi karo sistem proteksi sing ngukur kahanan listrik lan nemtokake nalika tumindak ngalih dibutuhake.
Trafo saiki
Trafo saiki nyedhiyakake informasi saiki skala kanggo relay lan meter proteksi. Rasio lan karakteristik akurasi kudu cocog karo skema perlindungan.
Trafo lan pemutus saiki dadi bagéan saka ranté ngresiki kesalahan sing padha. Yen konfigurasi utawa kabel CT salah, relay bisa uga ora nampa sinyal samesthine.
Trafo voltase
Trafo voltase bisa nyedhiyakake informasi voltase kanggo proteksi, pangukuran, sinkronisasi, lan kontrol. Gumantung ing fungsi pangayoman, relay bisa nggunakake voltase bebarengan karo saiki kanggo nemtokake kahanan electrical saka jaringan.
Relay pangayoman
Relay proteksi terus-terusan ngevaluasi pangukuran listrik. Gumantung ing aplikasi, fungsi bisa kalebu overcurrent, earth fault, undervoltage, overvoltage, proteksi arah, proteksi motor, proteksi trafo, utawa fungsi khusus liyane.
Sirkuit trip
Nalika relay nemtokake yen breaker kudu mbukak, ngirim printah trip liwat sirkuit kontrol. Koil trip ngaktifake mekanisme, sing banjur misahake kontak.
Kontrol nutup
Panutup uga dikontrol. Sistem kasebut bisa uga kalebu kontrol tutup lokal lan remot, interlock listrik, fungsi sinkronisasi, lan sinyal permisif.
| Elemen Sistem | Fungsi | Hubungane karo Breaker |
|---|---|---|
| Trafo saiki | Ngukur saiki | Nyedhiyakake proteksi lan input metering |
| Trafo voltase | Ngukur voltase | Menehi informasi voltase kanggo pangayoman lan kontrol |
| Relay pangayoman | Evaluasi kahanan listrik | Nerbitake printah trip utawa permisif |
| Trip coil | Ngonversi perintah listrik dadi aksi mekanik | Miwiti bukaan breaker |
| Sistem kontrol | Ngawasi ngalih lan status | Ngatur operasi lokal, remot, lan interlocked |
Interlocking
Interlocking minangka fitur safety sing penting. Interlocks mekanik utawa listrik bisa nyegah tumindak sing dipilih nalika peralatan ana ing kahanan sing ora cocog.
Contone, breaker sing bisa ditarik bisa uga ora diidini pindhah ing antarane posisi nalika ditutup. Saklar earthing bisa dicegah saka operasi nalika sirkuit utami diuripake, gumantung saka arsitektur sistem.
Ngawasi jarak jauh
Instalasi listrik modern tambah akeh nggunakake komunikasi digital kanggo ngawasi posisi breaker, status trip, kondisi mekanisme, lan paramèter liyane.
Informasi sing adoh bisa nambah kesadaran operasional, nanging pemantauan digital ora ngganti prosedur safety lokal sing bener. Tim pangopènan isih mbutuhake isolasi, verifikasi, grounding, lan praktik kerja sing ditemtokake.
Aplikasi Apa Gunakake Teknologi Ngalih Iki?
Teknologi gangguan vakum digunakake ing akeh aplikasi voltase medium amarga wangun kompak lan interrupter sing disegel cocog karo macem-macem arsitektur distribusi.
Digunakake kanggo ngoper feeder, sambungan trafo, bagean bis, lan proteksi distribusi ing jaringan sarana.
Digunakake kanggo feeder voltase medium sing nglayani motor, trafo, peralatan proses, lan sistem distribusi internal.
Ndhukung sistem koleksi, sambungan trafo, proteksi feeder, lan switch kontrol ing instalasi solar lan angin.
Bisa ditrapake kanggo jaringan distribusi voltase medium ing ngendi peralatan kudu digunakake ing lingkungan industri sing nuntut.
Digunakake ing bangunan gedhe lan kampus sing nampa pasokan listrik voltase medium lan nyebarake daya liwat transformer lan feeder.
Bisa ndhukung distribusi listrik kanggo rel, transit, bandara, lan infrastruktur liyane sing mbutuhake switch voltase medium sing dikontrol.
Distribusi sarana
Jaringan sarana nggunakake pemutus voltase medium kanggo ngatur feeder lan nggawe sirkuit distribusi bagean. A breaker bisa ngisolasi feeder faulted nalika ngidini bagean liyane jaringan kanggo tetep energized nalika topologi jaringan lan koordinasi pangayoman ngidini.
Konfigurasi sing dipasang ing kutub ruangan bisa migunani ing sistem distribusi nduwur sirah, dene pemutus switchgear njero ruangan asring digabungake menyang gardu induk lan rakitan distribusi kompak.
Distribusi industri
Pabrik industri bisa duwe pirang-pirang motor voltase medium, trafo, jalur proses, lan beban listrik sing gedhe. Proteksi selektif penting banget amarga tripping sing ora perlu saka bagean distribusi sing luwih gedhe bisa mengaruhi sawetara sirkuit hilir.
Mulane breaker kudu nggarap skema proteksi sing nggambarake arsitektur listrik pabrik.
Proteksi transformator
Pemutus tegangan medium bisa digunakake ing sisih primer utawa sekunder trafo gumantung saka desain jaringan. Sistem proteksi bisa nggabungake arus luwih, kesalahan bumi, suhu, lan fungsi khusus trafo liyane.
Ngalih motor
Motor gedhe bisa mbutuhake ngalih lan proteksi voltase medium. Aplikasi motor menehi tantangan dhewe amarga arus wiwitan bisa luwih dhuwur tinimbang arus operasi normal.
Pemutus lan relay proteksi kudu dipilih miturut karakteristik wiwitan motor lan syarat proteksi.
Sistem energi sing bisa dianyari
Proyek surya lan angin asring ngemot macem-macem feeder koleksi lan antarmuka trafo. Pemutus voltase medium bisa digunakake kanggo nyambungake lan ngisolasi bagean jaringan koleksi lan koordinasi perlindungan karo peralatan generasi.
Infrastruktur kritis
Rumah sakit, pusat data, bandara, fasilitas perawatan banyu, lan infrastruktur komunikasi bisa mbutuhake sistem distribusi voltase medium sing terkoordinasi. Pilihan pemutus ing lingkungan kasebut raket karo redundansi, selektivitas proteksi, prosedur pangopènan, lan kesinambungan operasional.
Ing kabeh aplikasi kasebut, pemutus minangka bagean saka arsitektur listrik sing luwih gedhe. Aplikasi kasebut nemtokake voltase, arus, rating kesalahan, skema perlindungan, pengaturan kontrol, desain lingkungan, lan strategi pangopènan sing bener.
Apa Kesalahan Pamilihan lan Instalasi Umum sing kudu Dihindari?
Akeh masalah breaker bisa ditlusuri maneh menyang spesifikasi sing ora lengkap utawa asumsi instalasi. Kesalahan sing paling penting kedadeyan nalika insinyur nganggep pemutus minangka komponen sing terisolasi tinimbang minangka bagean saka sistem proteksi lan distribusi lengkap.
- Mung milih kanthi voltase:Saiki sing dirating, kemampuan fault, insulasi, mekanisme operasi, lan lingkungan uga kudu cocog.
- Nglirwakake petungan short-circuit:Arus kesalahan sing kasedhiya kudu ditetepake sadurunge rating breaker rampung.
- Nglirwakake koordinasi perlindungan:Setelan relay lan kinerja breaker kudu ndhukung selektivitas sing dikarepake.
- Underestimating spasi kabel:Terminations kabel lan radii mlengkung bisa mengaruhi noto switchgear praktis.
- Kontrol tegangan:Sirkuit trip lan cedhak mbutuhake daya tambahan sing cocog.
- Nglirwakake interlocks:Urutan operasi kudu dipriksa marang arsitektur switchgear lengkap.
- Nglewati rencana pangopènan:Mekanisme, terminal, sirkuit kontrol, lan switchgear ing saubengé isih mbutuhake inspeksi.
- Nggunakake dokumentasi sing ora lengkap:Gambar, diagram wiring, data nameplate, lan cathetan test kudu njlèntrèhaké konfigurasi padha.
Masalah "rating paling dhuwur mesthi luwih apik".
Rating sing luwih dhuwur ora kanthi otomatis dadi pilihan teknik sing bener. Pemutus isih kudu pas karo switchgear fisik, susunan kabel, sistem proteksi, voltase kontrol, lan lingkungan instalasi.
Pilihan kudu adhedhasar syarat sing diwilang lan wates desain sing ditrapake.
Masalah "vakum tegese bebas pangopènan".
Interrupter vakum disegel, nanging pemutus ngemot komponen mekanik lan listrik sing bisa ngalami nyandhang. Springs, bantalan, linkages, switch tambahan, sirkuit trip, terminal, lan konektor kontrol kabeh tetep titik pangopènan relevan.
Masalah "breaker padha nang endi wae".
Kamar industri njero ruangan sing resik lan gardu njaba pesisir makili lingkungan sing beda banget. Konstruksi fisik sing padha ora kudu dianggep kanthi otomatis cocog karo loro kasebut.
Masalah "instalasi mengko".
Pemasangan breaker, terminasi kabel, kabel kontrol, interlocks, lan dimensi enclosure kudu dianggep nalika desain switchgear. Retrofitting rincian iki sawise manufaktur bisa dadi angel.
Masalah "dokumen sapisan".
Owah-owahan sing ditindakake sajrone proyek kudu digambarake kanthi konsisten ing diagram garis tunggal, gambar panel, skema kabel, setelan proteksi, tagihan bahan, lan dokumen komisi.
Kepiye Cara Tes lan Standar Dievaluasi?
Pemutus sirkuit voltase medium minangka piranti listrik sing penting kanggo safety, mula tes nduweni peran penting kanggo ngonfirmasi kinerja.
IEC 62271 minangka kulawarga standar penting sing nyakup switchgear lan piranti kontrol voltase dhuwur. Bagean sing beda alamat macem-macem jinis peralatan lan syarat tes.
Tes rutin
Tes rutin ditindakake ing peralatan sing diprodhuksi kanggo mesthekake yen saben unit produksi tundhuk karo syarat desain sing ditrapake.
Program tes sing tepat gumantung marang desain pemutus, nanging bisa uga kalebu pemeriksaan listrik, mekanik, kontrol, lan insulasi.
Tes jinis
Tes jinis validasi kinerja desain tartamtu ing kahanan tes tartamtu. Dheweke bisa ngatasi kenaikan suhu, kinerja dielektrik, gangguan short-circuit, ketahanan mekanik, prilaku busur internal, lan karakteristik liyane sing ditrapake.
Pengujian dielektrik
Tes dielektrik nemtokake manawa sistem insulasi bisa nahan stres voltase sing ditemtokake. Iki bisa uga kalebu tes tahan frekuensi daya lan tes sing gegandhengan karo impuls gumantung saka syarat sing ditrapake.
Tes ketahanan mekanik
Tes ketahanan mekanik ngevaluasi apa mekanisme operasi bisa ngrampungake jumlah operasi sing dibutuhake tanpa rusak sing ora bisa ditampa.
Pengujian sirkuit cendhak
Tes jinis short-circuit bisa ngevaluasi kemampuan breaker kanggo ngganggu kahanan fault-saiki sing ditetepake. Iki minangka salah sawijining demonstrasi sing paling penting babagan sistem gangguan lengkap.
Tes kenaikan suhu
Tes kenaikan suhu mriksa prilaku termal komponen sing nggawa saiki ing kahanan saiki sing ditemtokake. Rintangan kontak, geometri konduktor, terminal, lan desain enclosure kabeh nyumbang kanggo asil kasebut.
| Kategori Test | Tujuan Utama | Bukti Khas |
|---|---|---|
| Tes rutin | Verifikasi saben unit sing diprodhuksi | Inspeksi rutin lan cathetan tes |
| Tes jinis | Validasi desain ing kahanan sing ditemtokake | Laporan tes jinis utawa sertifikat |
| Tes dielektrik | Verifikasi insulasi tahan | Rekaman tes listrik |
| Ketahanan mekanik | Verifikasi kekiatan mekanisme switching | Dokumentasi tes ketahanan |
| Tes sirkuit cendhak | Verifikasi kemampuan gangguan fault | Dokumentasi jinis tes sing ditrapake |
| Munggah suhu | Evaluasi prilaku termal sing terus-terusan | Rekaman tes kinerja termal |
Ruang lingkup tes penting
Sertifikat tes kudu dideleng ing konteks. Tegangan, arus, konstruksi pemutus, mekanisme, sistem insulasi, lan aksesoris sing diuji kudu cocog karo konfigurasi sing diwenehake.
Sertifikat sing digandhengake karo siji konfigurasi produk ora kudu dianggep kanthi otomatis nutupi saben variasi saka kulawarga produk.
Inspeksi pabrik
Program kualitas bisa uga kalebu mriksa dimensi, verifikasi integritas vakum, pangukuran resistensi kontak, pamriksa wektu mekanik, verifikasi sirkuit kontrol, lan inspeksi visual.
Komisioning situs
Sawise instalasi, rakitan breaker lan switchgear kudu ditugasake miturut prosedur proyek. Iki bisa kalebu tes insulasi, pangukuran resistensi kontak, pemeriksaan operasi mekanik, tes relay proteksi, pemeriksaan sirkuit kontrol, verifikasi interlock, lan tes fungsional.
Apa sing kudu dilebokake ing Spesifikasi Teknis Profesional?
Spesifikasi profesional kudu menehi informasi sing cukup kanggo insinyur lan tim tuku kanggo milih pemutus sing bener sadurunge peralatan tekan manufaktur utawa instalasi.
| Spesifikasi Area | Informasi kanggo Define | Apa Iku Penting |
|---|---|---|
| Dirating voltase | voltase sistem lan rating peralatan | Nemtokake syarat listrik lan insulasi |
| Rated saiki | Kapabilitas saiki terus-terusan | Nemtokake syarat termal lan konduktor |
| Frekuensi | 50 Hz, 60 Hz, utawa frekuensi sistem tartamtu | Njamin kompatibilitas karo jaringan listrik |
| Kapasitas breaking | Dibutuhake rating gangguan short-circuit | Nemtokake kesesuaian kanggo tingkat kesalahan |
| Kapabilitas tahan | Short-time lan puncak tahan syarat | Ndhukung kinerja fault struktural lan termal |
| Isolasi | Tingkat insulasi lan konstruksi | Njamin kesesuaian dielektrik |
| Mekanisme operasi | Spring, elektromagnetik, utawa alternatif sing ditetepake | Nemtokake kontrol lan prilaku mekanik |
| Tegangan kontrol | Trip, cedhak, motor, lan voltase sirkuit tambahan | Njamin kompatibilitas karo sistem kontrol |
| noto pemasangan | Tetep, bisa ditarik, dipasang ing pole, utawa susunan liyane | Njamin kompatibilitas fisik |
| Lingkungan | Ing njero ruangan, ruangan, suhu, dhuwur, polusi | Cocog produk karo kahanan situs |
Mulai karo diagram baris siji
Diagram garis tunggal nemtokake endi pemutus lenggah ing jaringan listrik. Iki nuduhake feeder mlebu lan metu, transformer, motor, generator, busbar, zona proteksi, lan unsur utama liyane.
Spesifikasi pemutus kudu dikembangake saka konteks listrik iki.
Nemtokake posisi breaker
Spesifikasi kasebut kudu nyatakake manawa pemutus tetep utawa bisa ditarik lan nggambarake posisi sing cocog lan syarat interlocking.
Netepake sambungan utama
Geometri sambungan penting banget kanggo integrasi switchgear. Jarak busbar, terminasi kabel, orientasi terminal, lan susunan fase kudu cocog karo desain panel.
Netepake fungsi tambahan
Kontak tambahan, trip coil, closing coil, undervoltage release, operator motor, indikator mekanik, lan antarmuka remot kontrol kudu kadhaptar kanthi jelas yen bisa ditrapake.
Netepake syarat pangayoman
Spesifikasi proteksi kudu ngenali fungsi relay sing dibutuhake, rasio CT, input voltase yen ana, logika trip, interlocks, lan antarmuka komunikasi.
Nemtokake syarat lingkungan
Proyek kasebut kudu nemtokake manawa pemutus bakal beroperasi ing njero ruangan utawa ing njaba ruangan lan nyedhiyakake informasi suhu, ketinggian, kelembapan, polusi, seismik, lan karat sing cocog.
Nemtokake syarat testing
Dokumen teknis kudu ngenali standar sing ditrapake, tes rutin, pangarepan tes jinis, syarat inspeksi, lan prosedur komisioning.
- Definisi sistem kelistrikan:Nggawe voltase, frekuensi, konfigurasi jaringan, lan susunan grounding.
- Ngitung kondisi kesalahan sistem:Nemtokake saiki short-circuit kasedhiya ing lokasi breaker.
- Netepake beban terus-terusan:Netepake kahanan operasi saiki lan samesthine.
- Pilih arsitektur interupsi:Konfirmasi teknologi vakum lan konfigurasi breaker sing cocog.
- Netepake mekanisme operasi:Nemtokake spring utawa susunan elektromagnetik sing dibutuhake lan urutan operasi.
- Définisi perlindungan:Koordinat CT, input voltase, relay, sirkuit trip, lan interlocks.
- Netepake instalasi fisik:Konfirmasi konstruksi, terminal, dimensi, lan antarmuka kabel tetep utawa bisa ditarik.
- Kaji kondisi situs:Konfirmasi suhu, kelembapan, ketinggian, polusi, korosi, lan paparan lingkungan.
- Define testing:Konfirmasi tes rutin, jinis, pabrik, situs, lan komisioning sing ditrapake.
- Dokumentasi kontrol:Priksa manawa kabeh gambar, setelan, spesifikasi, lan sertifikat nggambarake konfigurasi final sing padha.
Apa sing kudu dijaluk para panuku sadurunge disetujoni?
- Gambar susunan umum:Konfirmasi dimensi sakabèhé, pemasangan, posisi terminal, lan reresik layanan.
- Skema listrik:Konfirmasi sirkuit trip, close, auxiliary, interlock, lan kontrol.
- Data nameplate:Verifikasi voltase, arus, frekuensi, kapasitas interrupting, lan karakteristik sing dirating sing cocog.
- Antarmuka pangayoman:Verifikasi CT, VT, relay, trip, lan antarmuka komunikasi.
- Dokumentasi tes:Konfirmasi ruang lingkup rekaman rutin lan tes jinis sing ditrapake kanggo desain sing diwenehake.
- Informasi instalasi:Konfirmasi syarat ngangkat, transportasi, sambungan, komisioning, lan pangopènan.
Spesifikasi teknis sing rinci nyuda ambiguitas antarane tim teknik, tuku, manufaktur, komisioning, lan pangopènan. Uga mbantu nyegah owah-owahan ing tahap pungkasan sing disebabake informasi antarmuka sing ilang.
Pitakonan sing Sering Ditakoni
Apa fungsi utama Pemutus Sirkuit Vakum?
Iku nyambungake lan medhot sirkuit listrik voltase medium lan interrupts saiki ing kahanan normal lan fault tartamtu. Proses interupsi dumadi ing interrupter vakum sing disegel.
Kenapa vakum digunakake kanggo ngganggu busur listrik?
Vakum nyedhiyakake lingkungan dielektrik sing dikontrol sing prilaku busur beda karo gangguan udara, lenga, utawa gas. Sawise pamisahan kontak lan nol saiki, interrupter vakum bisa mbalekake kekuatan dielektrik kanthi cepet ing kahanan sing dirancang.
Apa interrupter vakum?
Interrupter vakum minangka kamar sing disegel sing ngemot kontak listrik sing tetep lan obah lan komponen pelindung internal. Iku performs gangguan saiki nyata nalika breaker mbukak.
Apa bedane antarane pemutus sirkuit lan kontaktor?
Pemutus sirkuit dirancang kanggo ngganggu arus gangguan ing kemampuan sing dirating lan menehi fungsi perlindungan. A contactor umume dirancang kanggo Kerep ngoper saka kathah ing kahanan operasi ditetepake lan ora biasane dimaksudaké kanggo nindakake peran fault-clearing padha minangka mbobol sirkuit.
Apa tingkat voltase sing bisa digunakake kanggo teknologi gangguan vakum?
Gangguan vakum akeh digunakake ing peralatan voltase medium. Produk khusus bisa dirancang kanggo kelas voltase kayata 10 kV, 12 kV, 24 kV, 36 kV, 40,5 kV, lan peringkat liyane sing ditemtokake gumantung saka desain pabrikan lan standar sing ditrapake.
Napa kapasitas breaking short-circuit penting?
Fault bisa ngasilake arus sing dhuwur banget. Pemutus kudu bisa ngganggu arus gangguan sing ditemtokake ing voltase sistem tanpa gagal sing ora bisa ditampa. Rating sing dibutuhake kudu adhedhasar pitungan short-circuit jaringan sing nyata.
Apa peran mekanisme operasi?
Mekanisme operasi nyedhiyakake gerakan mekanik sing dibutuhake kanggo mbukak lan nutup kontak. Iku ngontrol lelungan kontak, kacepetan, pasukan, lan wektu lan mulane duwe pengaruh langsung ing interupsi lan kinerja nutup.
Apa mekanisme spring umum digunakake?
ya wis. Mekanisme sing dioperasikake spring digunakake akeh ing pemutus tegangan medium. Dheweke nyimpen energi mekanik lan ngeculake kanggo nindakake operasi mbukak utawa nutup nalika diprentah.
Apa mekanisme elektromagnetik uga bisa digunakake?
ya wis. Desain breaker tartamtu nggunakake mekanisme operasi elektromagnetik. Pilihan gumantung ing arsitektur breaker, syarat kontrol, urutan operasi, lan specification project.
Apa pemutus vakum bebas pangopènan?
Ora interrupter vakum disegel, sing mbatesi pangopènan ing njero ruangan interrupting, nanging pemutus lengkap isih ngemot mekanisme mekanik, terminal, kontak tambahan, sirkuit kontrol, struktur insulasi, lan komponen liyane sing mbutuhake pemeriksaan lan layanan sing cocog.
Apa pangopènan sing dibutuhake mekanisme operasi?
Pangopènan bisa kalebu inspeksi sambungan mekanik, spring, bantalan, kait, pengikat, saklar tambahan, kabel kontrol, lan titik pelumasan sing ditemtokake. Prosedur sing tepat kudu tundhuk karo dokumentasi pangopènan pabrikan lan tugas operasi peralatan.
Apa bedane antarane pemutus vakum njero ruangan lan ruangan?
Produk njero ruangan biasane digabungake menyang switchgear utawa ruangan listrik sing dilindhungi, dene produk ruangan dirancang kanggo tahan udan, owah-owahan suhu, sinar matahari, polusi, lan kahanan lingkungan liyane. Prinsip gangguan listrik bisa uga padha, nanging syarat tutup lan insulasi beda-beda.
Apa breaker sing bisa ditarik?
Pemutus sing bisa ditarik bisa pindhah ing antarane posisi mekanik sing ditetepake ing switchgear, kayata posisi sing nyambung, tes, lan terisolasi, miturut desain peralatan. Pengaturan iki bisa ndhukung prosedur pangopènan lan uji coba nalika njaga fungsi interlocking sing wis ditemtokake.
Carane breaker bisa karo relay pangayoman?
Relay nampa pangukuran listrik saka trafo saiki lan, yen ana, trafo voltase. Nalika relay ngenali kondisi abnormal ditetepake, ngirim sinyal trip kanggo breaker. Koil trip banjur ngaktifake mekanisme kanggo mbukak kontak.
Apa trafo saiki penting?
Transformer saiki nyedhiyakake sinyal saiki skala kanggo proteksi lan pangukuran. Rasio, akurasi, beban, lan susunan sambungan kudu dikoordinasi karo relay proteksi lan sistem listrik sakabèhé.
Kenapa trafo voltase kadhangkala digunakake karo pemutus?
Trafo voltase nyedhiyakake sinyal voltase skala kanggo pangukuran, proteksi, sinkronisasi, lan kontrol. Gumantung ing aplikasi, relay proteksi bisa nggunakake informasi voltase bebarengan karo informasi saiki kanggo nemtokake apa ana fault utawa negara operasi ora normal.
Apa tujuane interlocking?
Interlocking mbantu nyegah urutan operasi sing ora aman. Gumantung ing desain switchgear, bisa matesi gerakan breaker, earthing-switch operasi, utawa nutup tumindak nganti kahanan sing dibutuhake wis wareg.
Standar apa sing umum digandhengake karo pemutus voltase medium?
IEC 62271 minangka kulawarga standar penting sing nyakup switchgear lan piranti kontrol voltase dhuwur. Bagean sing ditrapake gumantung saka jinis peralatan lan desain. Persyaratan nasional lan regional uga bisa ditrapake.
Apa bedane tes rutin lan tes jinis?
Tes rutin ditindakake ing unit sing diprodhuksi kanggo verifikasi kesesuaian karo syarat produksi sing relevan. Tes jinis ngevaluasi kinerja desain ing kahanan tes sing ditemtokake lan umume ditindakake minangka bagean saka validasi desain.
Informasi teknis apa sing kudu diwenehake nalika milih pemutus?
Informasi penting kalebu voltase sistem, arus sing dirating, frekuensi, tingkat sirkuit cendhak, syarat insulasi, lokasi instalasi, konstruksi tetep utawa bisa ditarik, voltase kontrol, fungsi proteksi, kontak tambahan, susunan terminal, kahanan lingkungan, lan standar lan tes sing ditrapake.
Apa breaker bisa disesuaikan kanggo kabinet switchgear tartamtu?
Gumantung saka kulawarga produk, syarat khusus proyek bisa kalebu dimensi sing dipasang, susunan terminal, voltase kontrol, sirkuit tambahan, konfigurasi mekanisme, antarmuka proteksi, lan paramèter teknis liyane sing ditetepake. Konfigurasi khusus kudu dikontrol liwat dokumen teknik sing disetujoni.
Industri endi sing biasane nggunakake teknologi gangguan vakum?
Aplikasi kalebu distribusi sarana, gardu, pabrik industri, pertambangan, fasilitas energi terbarukan, bangunan komersial, infrastruktur transportasi, perawatan banyu, lan instalasi listrik tegangan menengah liyane.
Napa breaker lan switchgear kudu ditemtokake bebarengan?
Pemutus kudu pas karo switchgear kanthi mekanik lan listrik. Antarmuka busbar, sambungan kabel, sirkuit kontrol, interlocks, sistem proteksi, reresik layanan, lan syarat lingkungan kabeh gumantung ing konfigurasi panel lengkap.
Kepiye Pilihan Pemutus Luwih Bisa Nguatake Distribusi Daya Tegangan Sedheng?
Peralatan switch voltase medium minangka salah sawijining antarmuka utama ing antarane jaringan listrik lan sistem proteksi sing tanggung jawab kanggo ngontrol kahanan sing ora normal. Pemutus kudu nggawa arus beban sing terus-terusan, beroperasi kanthi andal, ngganggu arus kesalahan sing ditemtokake, tahan stres listrik lan mekanik, lan komunikasi kanthi akurat karo arsitektur kontrol lingkungan.
Gangguan vakum nyedhiyakake dhasar praktis kanggo akeh syarat kasebut. Interrupter sing disegel nggawe lingkungan sing dikontrol kanggo kepunahan busur lan bisa ndhukung konstruksi switchgear kompak. Nanging, vakum dhewe mung siji unsur saka produk lengkap.
Sistem kontak, susunan shielding, support insulasi, mekanisme operasi, terminal, sirkuit kontrol, kontak tambahan, lan enclosure kabeh kudu bisa bebarengan. Konsistensi mekanik utamane penting amarga gerakan mbukak lan nutup nemtokake kahanan ing ngendi interrupter nindakake fungsi kasebut.
Pilihan listrik uga penting. Tegangan lan saiki sing dirating nyedhiyakake titik wiwitan, nanging arus hubung singkat, tingkat insulasi, frekuensi, kenaikan suhu, lan kahanan lingkungan nemtokake manawa konfigurasi tartamtu cocog karo jaringan nyata.
Sistem proteksi nambah lapisan liyane. Trafo saiki, trafo voltase, relay, gulungan trip, daya kontrol, antarmuka komunikasi, lan interlocks nggawe rantai liwat sistem listrik ndeteksi kesalahan lan nanggapi.
Aplikasi uga penting. Gardu utilitas, fasilitas industri, jaringan energi terbarukan, situs pertambangan, bangunan komersial, prasarana transportasi, lan fasilitas kritis ora mesthi duwe syarat listrik utawa lingkungan sing padha.
Pengujian lan dokumentasi nyedhiyakake dhasar teknis pungkasan. Tes rutin, tes jinis, evaluasi dielektrik, tes ketahanan mekanik, tes sirkuit cendhak, evaluasi kenaikan suhu, mriksa instalasi, lan prosedur komisioning kabeh kudu cocog karo konfigurasi peralatan pungkasan.
A bener kasebutPemutus Sirkuit Vakummulane ora mung komponen ngoper. Iki minangka bagean saka arsitektur proteksi voltase medium terpadu sing nyambungake gangguan listrik, operasi mekanik, sensing, kontrol, lan keamanan sistem.
Perlu Konfigurasi Pemutus Tegangan Sedheng kanggo Proyek Sampeyan?
Comewillndhukung solusi switching voltase medium kanggo aplikasi utilitas, industri, energi terbarukan, komersial, lan infrastruktur, kanthi konfigurasi sing kalebu rating listrik, mekanisme operasi, antarmuka proteksi, pengaturan pemasangan, lan syarat teknis khusus proyek. Kanggo rincian aplikasi lan diskusi teknis,hubungi kita.
