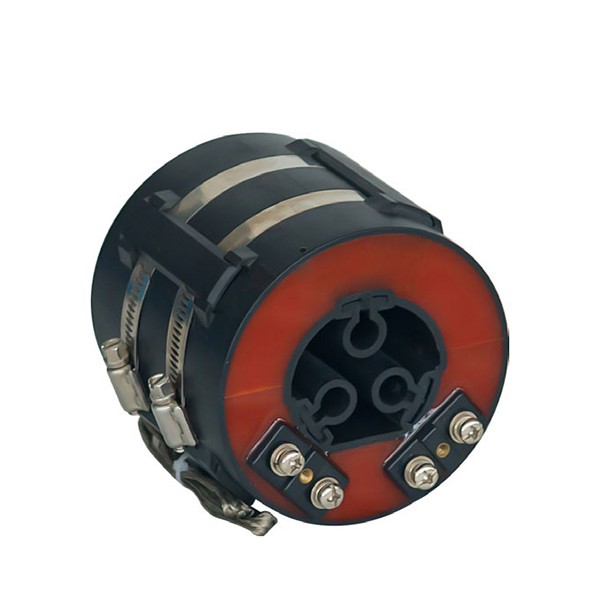

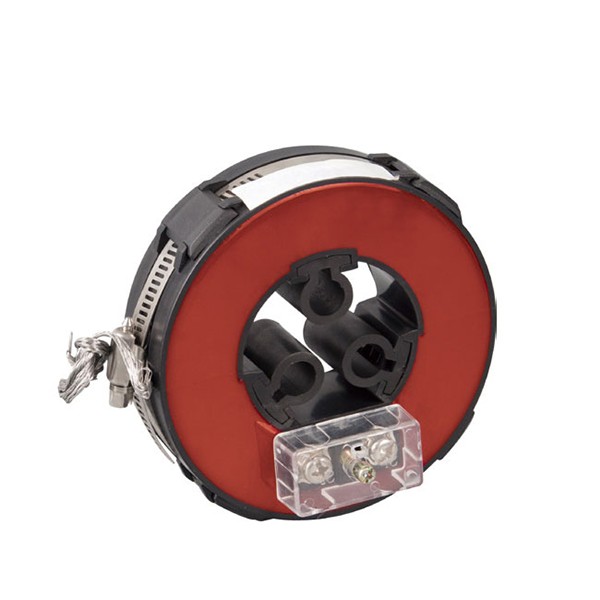

Comewill, minangka produsen lan pemasok China sing misuwur, nyedhiyakake trafo saiki LMZK-10 kanggo sampeyan, sing menehi kaluwihan inti kalebu ukuran kompak, inti sing bisa dicopot kanggo instalasi sing gampang, lan pangukuran kanthi tliti kanthi nggunakake baja silikon sing diimpor. Iki dirancang khusus kanggo switchgear kompak 10kV.
Trafo saiki LMZK-10 iki nduweni kaluwihan inti kayata ukuran cilik, bobot entheng, bisa diganti, lan gampang dipasang, lan cocog kanggo kabutuhan pengadaan switchgear jaringan ring terisolasi kompak. Iku utamané cocok kanggo gabungke karo peralatan terminal remot kayata RTU lan FTU kanggo mbentuk unit sampling, nyediakake solusi lengkap lan support data kanggo kabeh sistem. Sawise tuku lan instalasi, ora perlu ngowahi kabel asli. Bisa langsung diinstal ing kabel mlebu lan metu disambungake, nggawe operasi prasaja lan cepet, Ngartekno nyuda biaya instalasi engineering. Saiki, wis akeh digunakake ing seri switchgear jaringan ring terisolasi kanthi lengkap kayata SafeRing / Plus, Uniswitch, RM6 / SM6, SVS, GA / GE, FB, SS, lan sapiturute, lan uga cocog kanggo pengadaan lan ndhukung kabutuhan gardu gabungan, kothak distribusi kabel lan peralatan liyane.
Ing babagan bahan lan proses inti, trafo saiki LMZK-10 nggunakake lembaran baja silikon permeabilitas tinggi sing diimpor minangka bahan magnetik, sing nduweni karakteristik inti wesi sing bisa dicopot lan kerugian sirkuit magnetik sing sithik. Resin kasebut diisi vakum ing cangkang plastik sing tahan api, kanthi resistensi kelembapan sing apik, kinerja stabil, lan ora perlu pangopènan mengko, sing nyukupi syarat efektifitas biaya kanggo panggunaan jangka panjang. Sajrone instalasi, clamp loro dering semi-bunder menyang kabel phase dipisahake lan aman karo clamps kanggo campuran seamlessly karo kabel, nggawe katon ayu lan tumata. Produk kasebut cocog kanggo skenario pengadaan kabel 10KV kanthi spesifikasi saka 35mm ² nganti 400mm ². Clamp digawe saka bahan stainless steel berkualitas tinggi, sing kuat lan dipercaya. Ora ana arus eddy sing digawe nalika digunakake, njamin operasi peralatan sing aman.
Faktor daya ing sisih mbukak kudu ketemu COS φ=0.8 (nemokake ciri histerisis).
Arus sekunder sing dirating bisa dipilih saka spesifikasi 5A utawa 1A kanggo nyukupi kabutuhan sistem tenaga sing beda.
Kisaran suhu lingkungan: Watesan ngisor -5 ℃, wates ndhuwur 40 ℃, lan suhu rata-rata saben dina ora ngluwihi 30 ℃.
Frekuensi operasi sing dirating ndhukung rong standar umum: 50Hz utawa 60Hz.
Ketinggian instalasi peralatan kudu dikontrol ing 1000 meter utawa ngisor.
Tingkat polusi memenuhi standar Level II lan cocok kanggo lingkungan industri konvensional.
Produksi lan pengawasan prodhuk strictly tindakake standar nasional GB20840.1 lan GB20840.2.

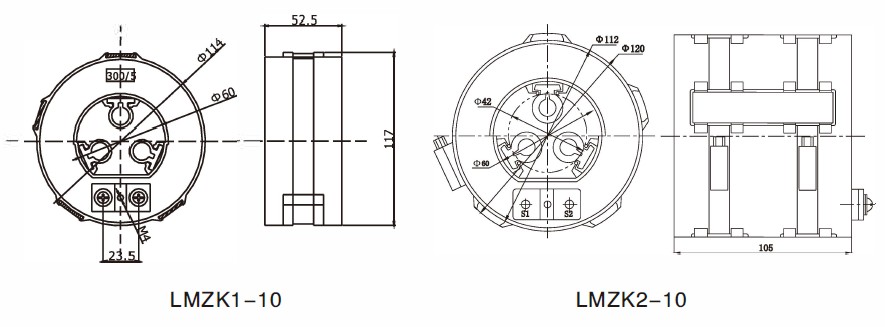

LMZK1
| Jinis | LMZK1-10C | LMZK1-10P | LMZK1-10CP | |||||||
| tujuane | Pengukuran arus transformator | Transformator arus protèktif | Transformator arus kumparan ganda | |||||||
| rasio | Beban kelas akurasi (VA) | Beban kelas akurasi (VA) | Kelas akurasi lan beban dirating (VA) | |||||||
| 0.5 | 1 | 3 | 10P15 | 10P10 | 10P5 | 0.5 | 1 | 10P10 | 10P5 | |
| 50/5 |
|
|
2.5 |
|
|
|
|
|
|
|
| 75/5 |
|
|
2.5 |
|
|
1.5 |
|
|
|
|
| 100/5 |
|
2.5 |
|
|
|
2.5 |
|
|
|
|
| 150/5 |
|
2.5 |
|
|
1.5 | 3.75 |
|
|
|
|
| 200/5 | 2.5 | 5 |
|
|
2.5 | 5 |
|
|
|
|
| 300/5 | 2.5 | 5 |
|
1.5 | 2.5 | 5 |
|
2.5 |
|
1.5 |
| 400/5 | 5 | 5 |
|
1.5 | 2.5 | 5 | 2.5 |
|
|
2.5 |
| 500/5 | 5 | 5 |
|
2.5 | 3.75 | 7.5 | 2.5 |
|
|
2.5 |
| 600/5 | 5 | 5 |
|
2.5 | 5 | 10 | 2.5 |
|
|
2.5 |
LMZK2
| Jinis | LMZK2-10C |
|
|
LMZK2-10P |
|
LMZK2-10CP | |||||||
| tujuane |
|
Ngukur arus | Arus protèktif | Arus belitan ganda | |||||||||
|
|
trafo |
|
trafo |
|
trafo | ||||||||
| rasio |
|
Kelas akurasi lan | Kelas akurasi lan | Kelas akurasi lan beban sing dirating | |||||||||
|
|
nilai beban (VA) | nilai beban (VA) | (VA) | ||||||||||
| 0.2 0.5 1 10P15 10P10 10P5 0.5 1 10P10 10P5 | |||||||||||||
| 50/5 | 2.5 |
|
2.5 | ||||||||||
| 75/5 | 2.5 | 2.5 | 2 |
|
1.5 | ||||||||
| 100/5 | 2.5 | 5 | 2.5 | 5 | 2.5 | 2.5 | |||||||
| 150/5 | 2.5 | 5 |
|
2.5 | 5 |
|
2.5 | 2.5 | |||||
| 200/5 | 3.75 | 7.5 |
|
3.75 | 7.5 |
|
3.75 | 2.5 | |||||
| 300/5 | 2.5 | 5 | 3.75 | 5 | 10 | 2.5 | 5 |
|
2.5 |
|
5 | ||
| 400/5 | 5 | 7.5 | 3.75 | 5 | 10 | 5 | 5 |
|
2.5 | 5 | |||
| 500/5 | 5 | 7.5 | 5 | 7.5 | 15 | 5 | 5 | 3.75 | 7.5 | ||||
| 600/5 | 5 | 10 | 5 | 7.5 | 15 | 5 | 5 | 3.75 | 7.5 | ||||
