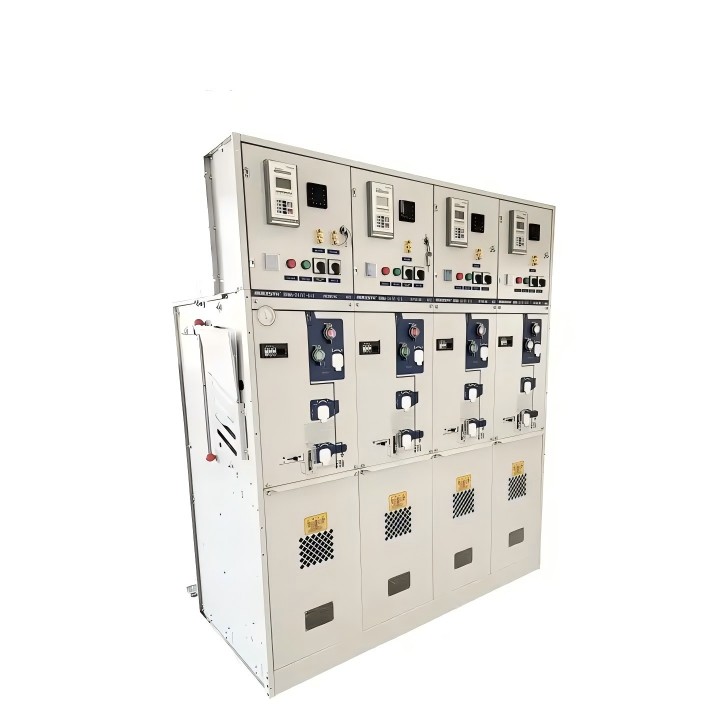

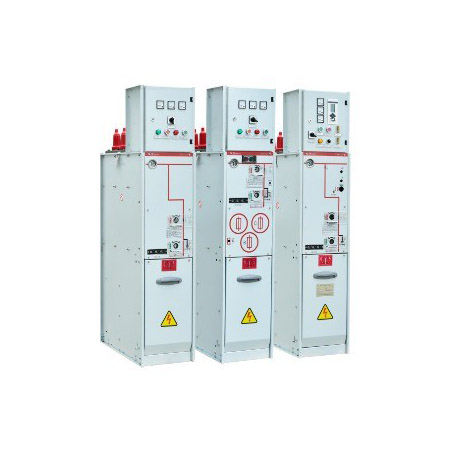

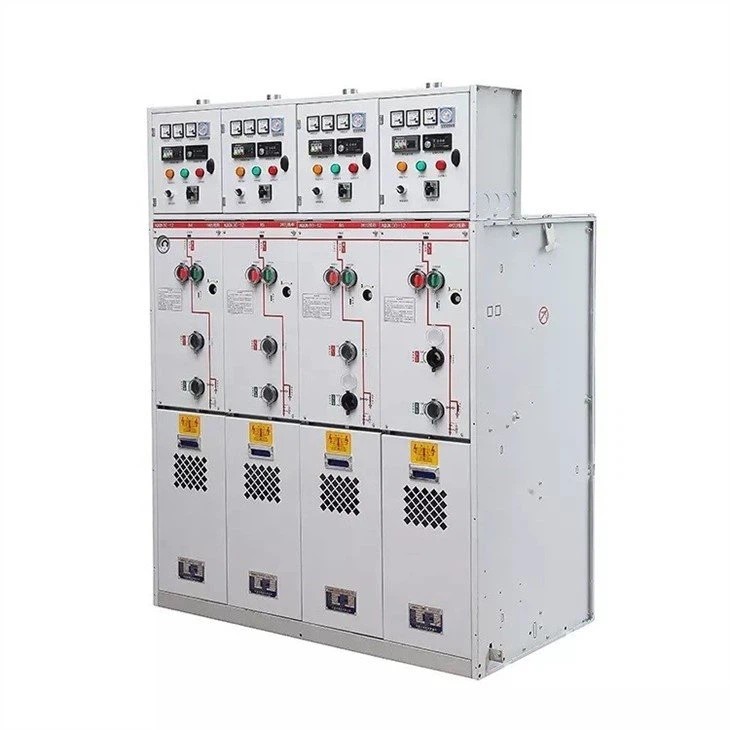

Nggolek kualitas 24kV Ring Main Unit SF6 Gas Insulated Switchgear? Pabrik Comewill nawakake solusi RMU modular sing serbaguna. Kanthi voltase dirating nganti 24kV lan tingkat bocor ing ngisor 0.25‰, switchgear kita nggabungake pemutus sirkuit vakum / SF6 lan switch beban 3 stasiun.
Teknologi Laser Welding Robot: Ora kaya welding manual sing rawan retak mikroskopis, "kantong udara" SF6 (tank gas) disegel nggunakake robotika presisi. Iki njamin tingkat bocor ≤0.25‰ saben taun, ngluwihi syarat standar.
Umur Listrik Long: Ngalih Muatan: Tekan level E3, kelas paling dhuwur kanggo operasi ngoper sing kerep.
Pemutus Sirkuit: Tekan level E2, njamin kinerja pemutus sirkuit cendhak sing kuat tanpa ngganti kontak sing kerep.
Ketahanan Lingkungan: Kanthi rating IP67, komponen voltase dhuwur utamane dilindhungi saka bledug lan kecemplung sauntara ing banyu, nggawe 24kV Ring Unit Utama SF6 Gas Insulated Switchgear sampurna kanggo wilayah pesisir sing lembab utawa tanduran industri sing bledug.
Safety Operasional: Tekanan gas ditutup kanthi ketat ing 1.4 bar, lan desain switch beban 3 stasiun njamin posisi "Tutup-Buka-Bumi" sing jelas, divalidasi kanthi laporan tes jinis.
* Unit utama ring isolasi SF6
* Switchgear distribusi tegangan medium njero ruangan
* Tegangan sing dirating: 3.3kV, 6kV, 10kV, 11kV, 12.5kV, 13.8kV, 15kV, 17kV, 22kV, 24kV, 33kV, 36kV, 40.5kV.
* Lantai ngadeg
* Tingkat kebocoran taunan ≤0.25‰ saben taun
* Tekanan gas SF6 ing 20 ℃ yaiku 0,4 bar (tekanan relatif)
* Standar: IEC, ANSI, GB
| Dirating voltase | kV | 12 | 17,5 | 24 | 36 |
| Frekuensi daya tahan voltase | kV | 281) | 38 | 50 | 70 |
| Impuls tahan voltase | kV | 95 | 95 | 125 | 170 |
| Rated saiki normal | A | 630 | 630 | 630 | 630 |
| Kapasitas breaking: |
|
|
|
|
|
| - beban aktif | A | 630 | 630 | 630 | 630 |
| - loop tertutup | A | 650 | 650 | 650 | 630 |
| - pengisian kabel off load | A | 140 | 140 | 140 | 20 |
| - kesalahan bumi | A | 205 | 160 | 160 | 60 |
| - pengisian kabel earth-fault | A | 117 | 91 | 91 | 35 |
| Kapasitas nggawe | kA | 62.5 | 52.5 | 52.5 | 50 |
| Wektu cendhak saiki 3 detik. | kA | 25 | 21 | 21 | 20 |
| Jumlah operasi mekanik | 1000 tutup / mbukak manual | ||||
| Ngalih earthing | |||||
| Dirating voltase | kV | 12 | 17,5 | 24 | 36 |
| Frekuensi daya tahan voltase | kV | 281) | 38 | 50 | 70 |
| Impuls tahan voltase | kV | 95 | 95 | 125 | 170 |
| Kapasitas nggawe | kA | 62.5 | 50 | 50 | 50 |
| Wektu cendhak saiki 3 detik. | kA | 25 | 21 | 21 | 20 |
| Jumlah operasi mekanik | 1000 tutup / mbukak manual | ||||
Kasedhiya karo 42kV frekuensi daya tahan voltase
| Ngalih disconnector | |||||
| Dirating voltase | kV | 12 | 17,5 | 24 | 36 |
| Frekuensi daya tahan voltase | kV | 282) | 38 | 50 | 70 |
| Impuls tahan voltase | kV | 95 | 95 | 125 | 170 |
| Rated saiki normal | A | 200 | 200 | 200 | 630 |
| Kapasitas breaking: |
|
|
|
|
|
| - trafo mateni beban | A | 20 | 20 | 20 | 630 |
| Kapasitas nggawe | kA | 1) | 1) | 1) | 50 |
| Jumlah operasi mekanik | 1000 tutup / mbukak manual | ||||
| Ngalih earthing | |||||
| Dirating voltase | kV | 12 | 17,5 | 24 | 36 |
| Frekuensi daya tahan voltase | kV | 282) | 38 | 50 | 70 |
| Impuls tahan voltase | kV | 95 | 95 | 125 | 170 |
| Kapasitas nggawe | kA | 12.5 | 12.5 | 12.5 | 50 |
| Wektu cendhak saiki 1 detik. | kA | 5 | 5 | 5 | 20 |
| Jumlah operasi mekanik | 1000 tutup / mbukak manual | ||||
1) Diwatesi karo sekring voltase dhuwur
2) Kasedhiya karo voltase tahan frekuensi daya 42kV
| Ngalih disconnector | |||||
| Dirating voltase | kV | 12 | 17,5 | 24 | 36 |
| Frekuensi daya tahan voltase | kV | 281) | 38 | 50 | 70 |
| Impuls tahan voltase | kV | 95 | 95 | 125 | 170 |
| Rated saiki normal | A | 200/6302) | |||
| Kapasitas breaking: |
|
|
|
|
|
| - short-circuit breaking saiki | kA | 21 | 16 | 16 | 20 |
| Kapasitas nggawe | kA | 52.5 | 40 | 40 | 50 |
| Wektu cendhak saiki 3 detik. 3) | kA | 21 | 16 | 16 | 20 |
| Jumlah operasi mekanik | 2000 tutup / mbukak manual | ||||
| Urutan operasi | O – 3min – CO – 3min – CO | ||||
| Earthing switch hilir | |||||
| Dirating voltase | kV | 12 | 17,5 | 24 | 36 |
| Frekuensi daya tahan voltase | kV | 281) | 38 | 50 | 70 |
| Impuls tahan voltase | kV | 95 | 95 | 125 | 170 |
| Kapasitas nggawe | kA | 52.5 | 40 | 40 | 50 |
| Wektu cendhak saiki 3 detik. | kA | 21 | 16 | 16 | 20 |
| Jumlah operasi mekanik | 1000 tutup / mbukak manual | ||||
1) Kasedhiya karo voltase tahan frekuensi daya 42kV
2) Gumantung saka jinis bushing sing digunakake
3) Antarmuka A – 12,5kA/1s, antarmuka B – 16kA/1s
Q1: Apa voltase dirating maksimum kanggo seri RMU?
A: Nalika model kapal penggedhe kita yaiku unit 24kV, kisaran kita kalebu 3.3kV nganti 40.5kV kanggo nyukupi macem-macem syarat kothak internasional.
Q2: Apa aku bisa milih antarane Pemutus Sirkuit Vakum lan SF6?
A: Nggih. Ing kabinèt "V", kita nawakake loro pilihan. Pemutus vakum asring disenengi kanggo pangopènan sing sithik, dene pemutus SF6 kasedhiya adhedhasar beban tartamtu lan kabutuhan lingkungan.
Q3: Kepiye sampeyan njamin tekanan gas tetep aman?
A: Kita nggunakake tekanan relatif 0,4 bar (ing 20 ° C) lan watesan maksimal 1,4 bar. Saben unit kalebu pengukur tekanan kanthi kontak tambahan kanggo ngawasi remot lan weker.
Q4: Apa peralatan cocok kanggo lingkungan ruangan sing atos?
A: Nggih. Nalika RMU minangka desain njero ruangan, tank SF6 inti dirating IP67. Nalika dipanggonke ing kios ruangan sing tepat (gardu kompak), tuwuh ing wilayah sing asor utawa polusi dhuwur.
