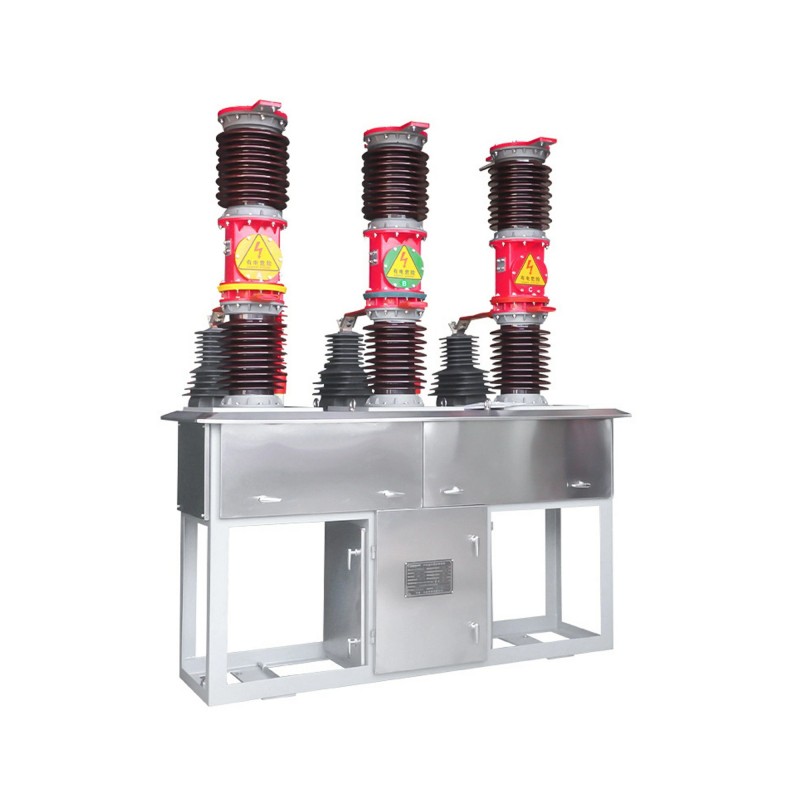

Kualitas dhuwur ZW7 Outdoor High Voltage AC VCB ditawakake produsen China Comewill. Kinerja desaine tundhuk karo standar nasional GB1984-89 "AC High-Voltage Circuit Breakers" lan nyukupi syarat International Electric technical Commission (IEC) standar IEC-56 "AC High-Voltage Circuit Breakers".
Seri pemutus sirkuit iki utamane digunakake kanggo kontrol lan perlindungan ing sistem transmisi lan transformasi daya 35KV ruangan. ZW7 Outdoor High Voltage AC VCB uga ditrapake kanggo operasi normal lan proteksi short-circuit saka jaringan listrik kutha lan deso, uga perusahaan industri lan pertambangan.
Ngadopsi struktur sakabèhé insulator porselen jinis pilar, insulator ndhuwur ngemot interrupter vakum nalika sisih ngisor minangka insulator porselen pilar. Prodhuk iki cocog kanggo operasi sing kerep lan duwe kaluwihan kalebu panyegelan sing dipercaya, sifat anti-tuwa, resistensi tekanan dhuwur, ora gampang kobong, ora mbledhos, umur dawa, lan instalasi lan pangopènan sing gampang.
1. Suhu kerja bisa tahan suhu saka -40 ℃ nganti + 40 ℃, lan kinerja stabil preduli saka apa iku arang banget kadhemen utawa panas.
2. Dhuwur paling dhuwur bisa tekan 1000 meter, lan sanajan tekanan udara kurang, bisa digunakake kanthi andal tanpa kelangan rantai.
3. ZW7 Outdoor High Voltage AC VCB nduweni resistensi angin sing apik lan bisa nahan kecepatan angin nganti 10 kilometer per jam; Yen model duwe voltase dirating 132/230kV, kacepetan angin minimal 3,2 kilometer per jam dibutuhake kanggo nyukupi syarat.
4. Daya tahan lindhu apik banget, lan intensitas lindhu 8 SR bisa digawa. Iku uga OK kanggo nggunakake ing panggonan karo kahanan geologi miskin.
5. Ana standar kanggo jarak creepage, kang paling 31 milimeter saben kilovolt. Malah yen lingkungan lembab utawa polusi, iku bisa èfèktif nyegah faults flashover.
6. ZW7 Outdoor High Voltage AC VCB nduweni resistance kuwat kanggo polusi udara lan dirancang khusus kanggo lingkungan kelas IV sing polusi. Bisa digunakake ing wilayah industri kompleks utawa lingkungan ruangan.
1. Suhu kisaran saka -40 ℃ kanggo + 40 ℃, lan kita ora wedi nemen kadhemen utawa panas;
2. Ketinggian ora luwih saka 1000 meter cukup, lan lingkungan tekanan sing rada sithik ora bakal mengaruhi kabeh;
3. Kapasitas angin maksimum 10 kilometer per jam, lan model 132 / 230kV kudu ketemu kacepetan angin minimal 3,2 kilometer per jam kanggo entuk kinerja optimal;
4.Bisa nahan lindhu kanthi magnitudo 8, lan bisa digunakake kanthi tentrem ing wilayah sing rawan lindhu;
5. Paling ora 31 milimeter jarak creepage saben kilovolt, njamin safety listrik;
6. Dirancang khusus kanggo lingkungan kelas IV sing polusi, ZW7 Outdoor High Voltage AC VCB bisa digunakake ing wilayah industri sing kompleks lan papan kanthi polusi ruangan sing abot.
| NO | Item | Unit | Nilai | ||
| 1 | Dirating voltase | KV | 40.5 | ||
| 2 | Tingkat insulasi sing dirating | Frekuensi daya tahan voltase | Tes garing | 95 | |
| Tes udan | 80 | ||||
| Impuls kilat tahan tegangan (puncak) | 185 | ||||
| 3 | Rated saiki | A | 1250.1600.2000 | ||
| 4 | Rated short-circuit breaking saiki | KA | 20,25,31.5 | ||
| 5 | Urutan operasi sing dirating |
|
0-0.3s-kombinasi-180s-kombinasi | ||
| 6 | Dirating short circuit saiki breaking kaping | kaping | 12 | ||
| 7 | Rated short circuit nutup arus (puncak) | KA | 50,63,80 | ||
| 8 | Rated puncak tahan saiki | ||||
| 9 | Dirating short-time tahan saiki | KA | 20,25,31.5 | ||
| 10 | Rated short circuit saiki terus-terusan | S | 4 | ||
| 11 | kacepetan mbukak rata-rata | m/s | 1.5±0.2 | ||
| 12 | Kacepetan nutup rata-rata | 0,7 ± 0,2 | |||
| 13 | Kontak nutup wektu bouncing | s | ≤2 | ||
| 14 | Telung fase gabungan (menit) gapura prabédan wektu sinkron | ≤2 | |||
| 15 | wektu nutup | ≤150 | |||
| 16 | Wektu mbukak | ≤60 | |||
| 17 | urip mekanik | kaping | 10000 | ||
| 18 | Tegangan operasi sing dirating lan tegangan sing dirating sirkuit tambahan | V | DC220,110,24 | ||
| AC220,110,24 | |||||
| 19 | Resistansi DC saben sirkuit fase (tanpa trafo) | μΩ | ≤100 | ||
| 20 | Kontak dinamis lan statis ngidini kekandelan nyandhang | mm | 3 | ||
| 21 | bobot | kg | 800 | ||
