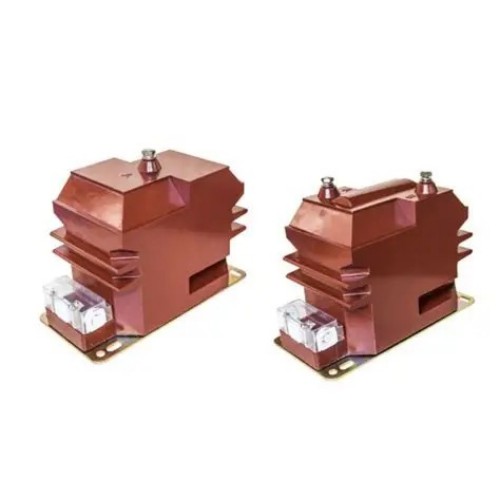

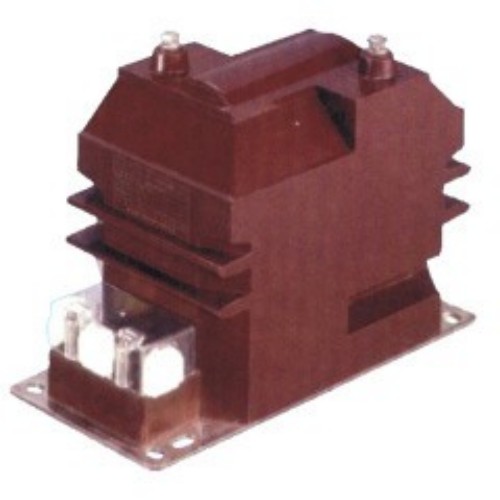

Transformator Tegangan JDZ10-3/6/10A

Transformer Tegangan JDZ10-3 / 6 / 10A berkualitas tinggi ditawakake produsen China Comewill. Iki dirancang kanggo aplikasi kritis, menehi kinerja sing dipercaya kanggo pangukuran voltase, pangukuran energi, pemantauan wektu nyata, lan proteksi relay ing sistem tenaga voltase medium.

Seri JDZ10 dirancang kanggo nampung tingkat voltase 3kV, 6kV, lan 10kV, kanthi kompatibilitas kanggo frekuensi 50Hz lan 60Hz, saengga bisa adaptasi karo kahanan operasi voltase medium sing beda-beda. Diprodhuksi kanthi ketat karo standar IEC 186 lan GB1207-2006, trafo iki nyedhiyakake dhasar sing stabil lan bisa dipercaya kanggo pangukuran lan perlindungan sistem. Minangka pabrik basis China dipercaya, Comewill mesthekake yen saben unit ketemu pathokan kualitas ketat.

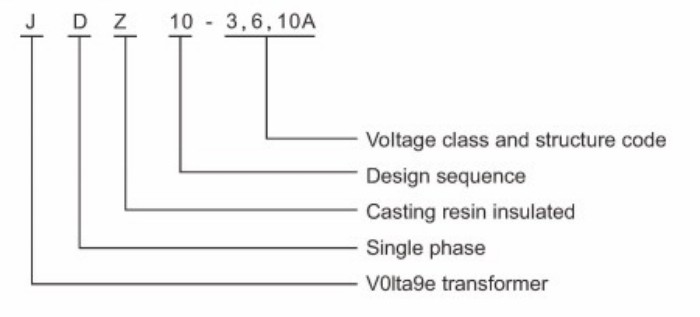

Sebutan jinis

Sebutan model trafo voltase Comewill RZL-10 lan JDZ10-3/6/10 kanthi jelas nemtokake atribut inti piranti kasebut:
J: Transformer Tegangan - nemtokake kategori peralatan.
D: Fase Tunggal - cocok kanggo aplikasi sistem daya fase tunggal.
Z: Epoxy Resin Cast Insulation - nambah kinerja insulasi lan daya tahan.
3, 6, 10: Tingkat Tegangan - ngenali kompatibilitas karo sistem 3kV, 6kV, lan 10kV.

Wiring Diagram

Transformer ndhukung konfigurasi kabel fase siji lan telung fase, nyedhiyakake keluwesan kanggo macem-macem syarat instalasi.

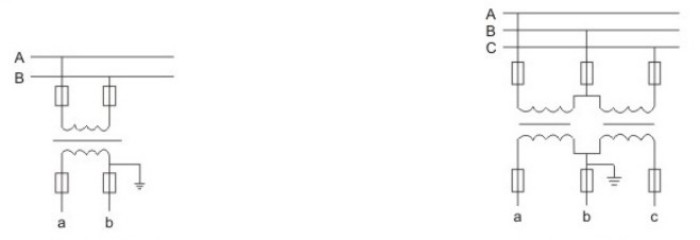

Diagram kabel fase tunggal
Diagram kabel telung fase

Wriring diagram garis fase tunggal Wriring diagram garis telung fase

Ketentuan Layanan

Kanggo njamin kinerja sing optimal lan umur layanan sing luwih dawa, kahanan operasi ing ngisor iki dianjurake kanggo Transformer Tegangan Comewill JDZ10-3/6/10A:
Altitude: Cocog kanggo instalasi nganti 3.000 meter ing sadhuwure segara, kanthi operasi stabil ing wilayah dhuwur tanpa modifikasi khusus.
Suhu sekitar: Kisaran suhu operasi -5 ° C nganti + 40 ° C kanggo nyegah degradasi insulasi lan penyimpangan akurasi.
Kelembapan Relatif: Maksimum 65% ing 20°C kanggo nyegah penuaan komponen internal sing disebabake kelembapan.
Tingkat Polusi: Dirancang kanggo lingkungan polusi Kelas II, bisa nangani kontaminasi njero ruangan utawa ruangan cilik.
Lingkungan Instalasi: Kudu bebas saka gas korosif kanggo nglindhungi casing lan gulungan internal.
Yen lingkungan instalasi ing mburi sampeyan khusus (kayata asor dhuwur lan gas korosif), sampeyan bisa komunikasi luwih dhisik kanggo ngatur rencana adaptasi!

Parameter teknis

Transformer Tegangan JDZ10-3 / 6 / 10A diprodhuksi miturut standar GB20840.3-2013 lan GB20840.1-2010, njamin kepatuhan lengkap karo syarat nasional. Spesifikasi utama kalebu:
Faktor Daya Beban: cos Φ = 0,8 (lag), selaras karo karakteristik sirkuit sekunder konvensional.
Jarak Creepage: Dirancang kanggo Tingkat Polusi II, minimalake risiko flashover insulasi.
Kinerja: Pangukuran stabil lan respon perlindungan ing kahanan operasi standar.

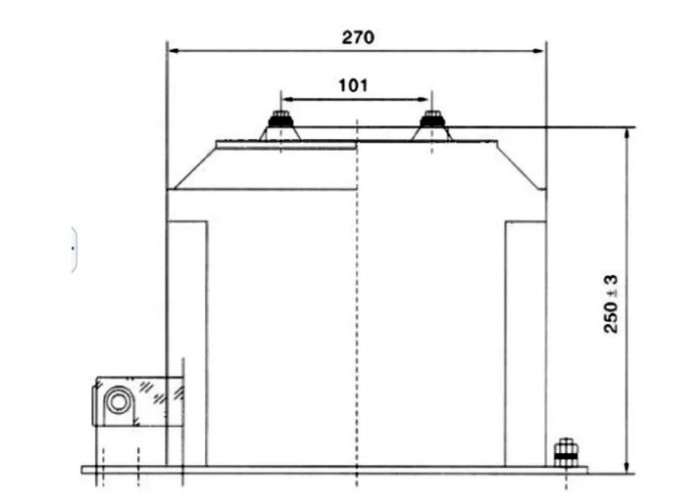

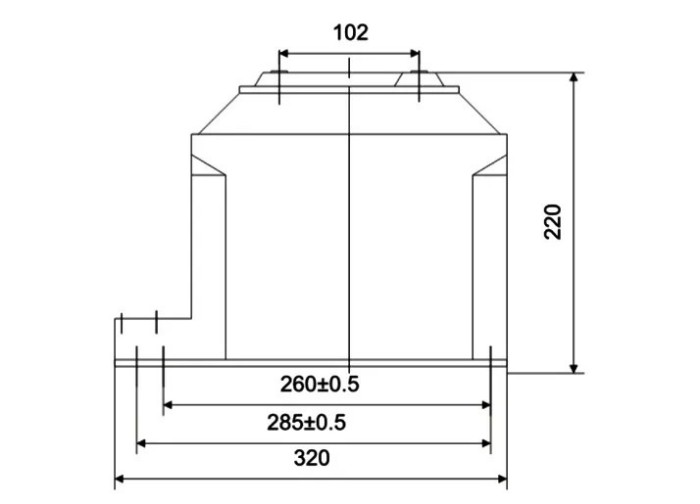

Njelaske nganggo bentuk garis lan dimensi saka Instalasi

FAQ

1. Apa sing fitur tombol JDZ10-3/6/10A Voltage Transformer iki?
Insulasi resin epoksi, disegel kanthi lengkap, desain fase tunggal, ukuran kompak, lan daya tahan dhuwur.

2. Apa tingkat voltase lan frekuensi didhukung?
3kV, 6kV, lan 10kV, kompatibel karo sistem 50Hz utawa 60Hz.

3. Standar apa sing dituruti?
IEC 186 lan GB1207-2006 (GB20840.3-2013 / GB20840.1-2010).

4. Apa syarat operasi sing dibutuhake?
Ketinggian ≤3000m, suhu -5°C nganti +40°C, asor ≤65% ing 20°C, tingkat polusi Kelas II, ora ana gas korosif.

5. Apa bisa disesuaikan kanggo lingkungan khusus?
Ya, Comewill nawakake kustomisasi kanggo kelembapan sing dhuwur utawa kahanan korosif.

6. Apa tegese aksara model?
J = Transformator Tegangan, D = Fase Tunggal, Z = Insulasi Cast Resin Epoxy, 3/6/10 = Tingkat Tegangan.

7. Apa kelas akurasi sing kasedhiya?
0.2, 0.5, 1, lan 6P, kanthi output sing dirating saka 15VA nganti 90VA.
