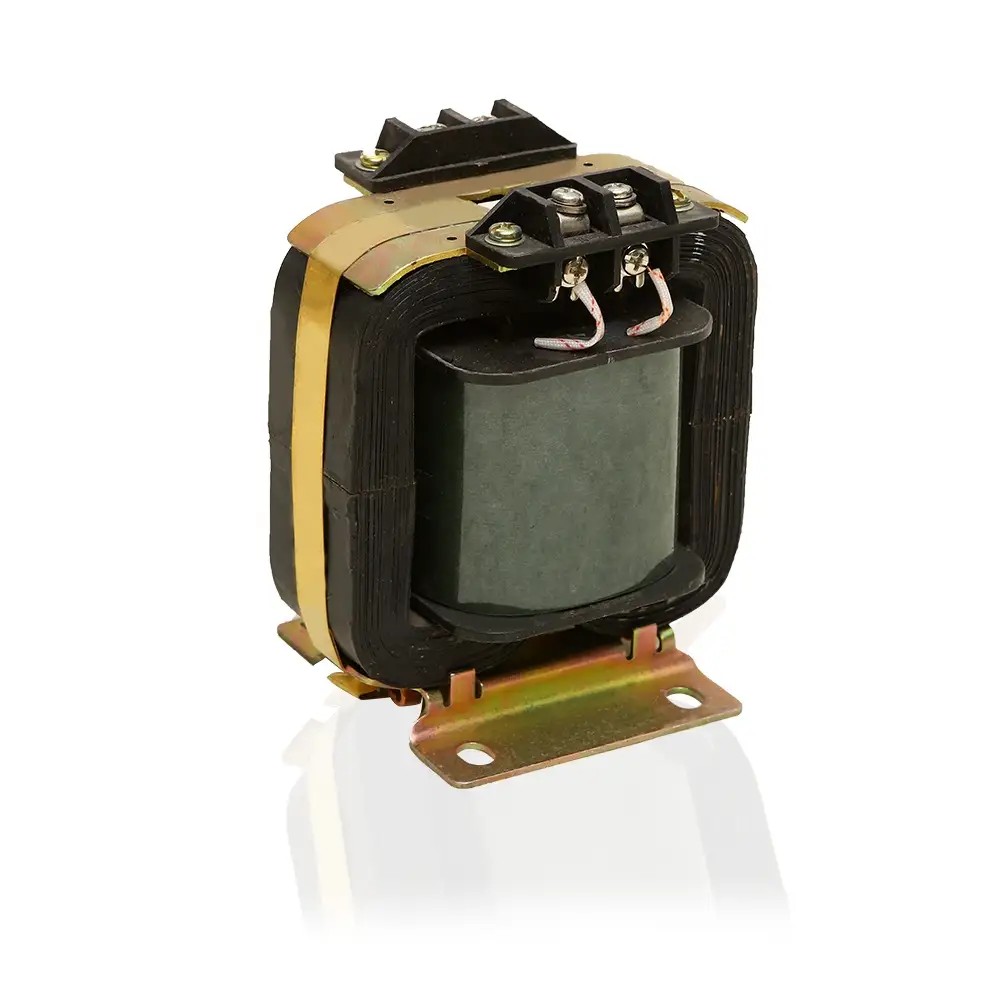

Minangka Produsen China profesional, Comewill nawakake Transformer Tegangan JJDG4-0.5, dirancang kanggo pangukuran voltase akurat, pangukuran energi, lan proteksi relay. Dibangun kanthi pigura phenolic thermosetting kasar lan inti baja silikon berkualitas tinggi, tundhuk karo standar GB1207 lan IEC60044-2.
Konstruksi kasar: pigura plastik phenolic thermosetting angel dipasangake karo inti baja silikon gulungan kadhemen berkualitas tinggi. Bangunan padhet iki nyedhiyakake telung fungsi sing kudu ditindakake kanggo kabutuhan pengadaan: pangukuran voltase langsung, pangukuran energi sing dipercaya, lan proteksi relay sing mantep-kabeh penting kanggo njaga infrastruktur sistem tenaga kanthi lancar. Iki mriksa kabeh kothak kanggo standar GB1207 domestik lan norma IEC60044-2:2003 internasional, nyukupi kualitas sing ketat lan bar kepatuhan sing disedhiyakake perusahaan kanggo proyek pengadaan.
Dibangun kanthi prioritas pengadaan inti-akurasi, safety, lan umur layanan sing dawa-ing pikirane, Transformer Tegangan JDG4-0.5 cocog kanggo kabutuhan nalika nyiapake alat ukur utawa sistem relay protèktif. Desain sing kompak nanging kuwat nahan beban sing kakehan lan tetep tampil kanthi konsisten sanajan ing kahanan njero ruangan sing angel, kanthi langsung ningkatake efisiensi lan safety sistem tenaga sing kita pasang. Apa kanggo tuku akeh utawa upgrade peralatan sing ditargetake, trafo iki mbuktekake dadi pilihan sing bisa dipercaya, biaya-efektif sing cocog karo syarat kualitas pengadaan perusahaan lan kabutuhan fungsional.
| JENIS | Rasio (kv) | kelas | Output dirating relatif (VA) | Output Limit Sekunder (VA) | Tingkat isolasi (kv) | Bobot (Kg) |
| JDG4-0.5 | 360/100 | 0.2(0.5) | 10(15) | 150 | 0.72/3 | 5 |
| 380/100 | 0.2(0.5) | 10(15) | 150 | |||
| 400/100 | 0.2(0.5) | 10(15) | 150 | |||
| 500/100 | 0.2(0.5) | 10(15) | 150 | |||
| JDG4-0.72 | 630/100 | 0.2(0.5) | 10(15) | 150 | 0.72/3 | |
| 690/100 | 0.2(0.5) | 10(15) | 150 | |||
| 800/100 | 0.2(0.5) | 10(15) | 150 | |||
| JDG4-1.2 | 1140/100 | 0.2(0.5) | 10(15) | 150 | 1.2/3 | |
| JDG4-0.72 | 690/√3/100/√3 | 0.2(0.5) | 10(15) | 150 | 0.72/3 | |
| 800/√3/100/√3 | 0.2(0.5) | 10(15) | 150 | |||
| JDG4-1 | 950/√3/100/√3 | 0.2(0.5) | 10(15) | 150 | 1.2/3 | |
| JDG4-1.2 | 1140/√3/100/√3 | 0.2(0.5) | 10(15) | 150 | ||
| Cathetan: Yen paramèter sing dijaluk pangguna ngluwihi kisaran sing ditemtokake ing tabel ing ndhuwur, bisa uga ditemtokake liwat konsultasi karo perusahaan kita. | ||||||

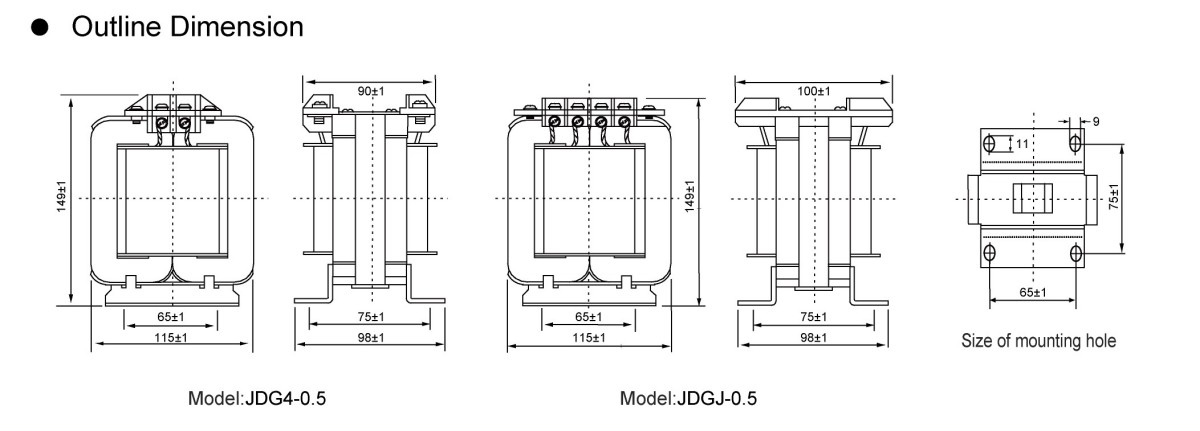

JDG4-0.5 Indoor Low Voltage Transformer Dimensi Instalasi

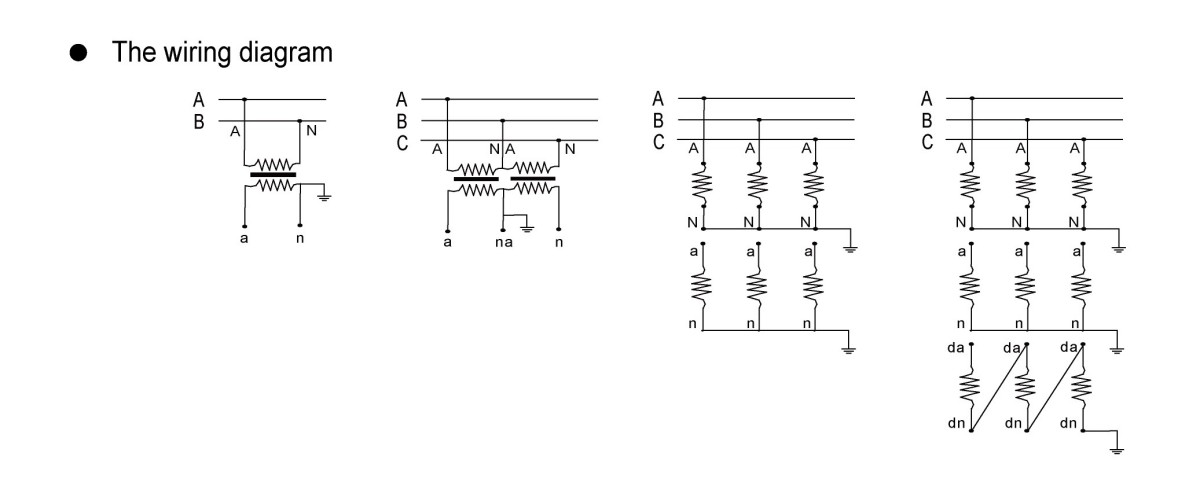

Nalika milih lan njupuk trafo voltase (PT) saka pabrik kita, telung skema sambungan khusus katon kanggo kepraktisan teknik-saben dicocogake kanggo syarat sistem lan prioritas fungsional sing beda, njamin keselarasan karo standar pengadaan proyek:
1. Lintang (Y-Y) sambungan lemah
Eksklusif kanggo sistem daya karo titik netral ungrounded utawa grounded liwat kumparan dipatèni busur, sambungan iki mandates terminal netral nduwurke tumpukan utami kanggo langsung grounded. Nilai pengadaan inti dumunung ing mbisakake pangukuran voltase fase-menyang-lemah sing tepat, syarat sing ora bisa dirundingake kanggo ngawasi kondisi insulasi ing arsitektur sistem kasebut.
2. Sambungan Delta Ora Lengkap V-V
Dibangun nggunakake rong PT fase siji, skema iki sesambungan karo voltase garis UAB lan UBC saka jaringan listrik kanggo mbentuk struktur delta sing ora lengkap. A pilihan Go-kanggo tuku ing 20kV lan ngisor ungrounded / busur dipatèni jaringan coil-grounded, iku unggul ing inter-phase deteksi voltase. Pertimbangan pengadaan kritis: ora nduweni kemampuan kanggo ngukur voltase fase-menyang-lemah, saengga ora cocog kanggo skenario sing mbutuhake pemantauan voltase lengkap.
3. Bukak Delta Multi-Winding Sambungan
Diwangun dening telung fase siji telung nduwurke tumpukan PT, konfigurasi iki adopts salah siji YN, yn, d11 utawa YN, y, d11 wiring-karo netral nduwurke tumpukan lintang secondary grounded liwat B-phase. Minangka pilihan pengadaan serbaguna, iku accommodates kabeh tingkat voltase, utamané 3 ~ 15kV sistem. Gulungan sekunder nyedhiyakake fungsi ganda (pangukuran voltase antar fase lan fase-menyang-lemah), dene desain delta mbukak gulungan sekunder tambahan ndhukung sambungan menyang monitor insulasi, relay jaringan sing ora digarap, utawa piranti proteksi sistem grounding langsung-ngembangake aplikasi ing macem-macem skenario pengadaan.
