Minangka pabrikan profesional ing China, Comewill pengin nyedhiyakake Transformer Saiki Urutan Nol Tipe CTK sing disesuaikan. Fungsi inti saka iku yaiku njupuk komponen urutan nol arus - jumlah arus telung fase, uga dikenal minangka "arus garis netral" ing industri, amarga bagean arus iki mili ing konduktor netral sistem telung fase. Kanggo proyek pengadaan kanthi syarat proteksi safety daya, kinerja deteksi sing tepat saka produk iki minangka sorotan utama, sing cocog banget kanggo macem-macem skenario sing mbutuhake pemantauan kesalahan grounding sing dipercaya.
Ing praktis nggunakake, CTK jinis nul-urutan trafo saiki bakal digunakake magepokan karo piranti pangayoman relay utawa sistem sinyal. Nalika saiki grounding urutan nul ana ing sistem daya (kayata kejut listrik utawa fault bocor ing sirkuit), sisih secondary saka trafo bakal output cocog saiki urutan nul, kang bakal micu tumindak saka peralatan disambungake menyang baris secondary, kayata nglereni mati sumber daya, nerbitake sinyal weker, etc, wekasanipun entuk pangayoman lan ngawasi sirkuit lan peralatan. Kanggo sing tuku, kolaborasi sing lancar karo peralatan pendukung nambahake nilai aplikasi praktis saka produk kasebut.
Nalika nginstal, trafo iki biasane dipasang ing konduktor netral saka sistem telung fase, lan bisa output sinyal proporsional kanggo komponen saiki urutan nul. Wigati dicathet yen sanajan arus fault cilik, bisa ndeteksi kesalahan grounding kanthi akurat, sing ngrampungake masalah kunci ing proteksi safety listrik. Kanthi, karusakan peralatan bisa nyingkiri amarga kesalahan, lan risiko kejut listrik kanggo personel bisa suda. Mula, iki minangka pilihan tuku sing populer ing sistem distribusi daya, pusat kontrol motor, lan piranti listrik liyane sing rawan kesalahan grounding.
Yen ana perlu kanggo tuku akeh, kustomisasi, utawa konsultasi teknis saka CTK jinis nol-urutan transformer saiki, Welcome (Wenzhou) Electric Co., Ltd. bisa nyedhiyani layanan siji-mandeg profesional kanggo nyukupi kabutuhan macem-macem proyek ing macem-macem lapangan kayata industri, commerce, lan infrastruktur.
| Paramèter listrik | Parameter mekanik | ||
| Frekuensi | 50~400Hz | cangkang | ABS (anti api kelas 94-V0) |
| Dirating input | 10mA~5A | Bobbin | PBT |
| Range pengukuran | 10% Ing ~ 130% Ing | inti wesi | Ni baja / nanokristalin |
| Dirating output | 0~1v (A utawa) 0~0.25mA | Struktur internal | Pengecoran resin epoksi sing ramah lingkungan |
| Bedane rasio | ≤±0,1% | Rencana konstruksi | Ndandani sekrup |
| Bedane fase | ≤±10 | Suhu kerja | -25 ℃ ~ + 75 ℃ |
| Kekuwatan dielektrik | 2.5KV/1mA/1min | Kelembapan sekitar | ≤85% |
| Resistance insulasi | DC500V/1000MΩ/min | Metode Wiring | Tipe terminal/kawat bengkok terlindung 1,5m |

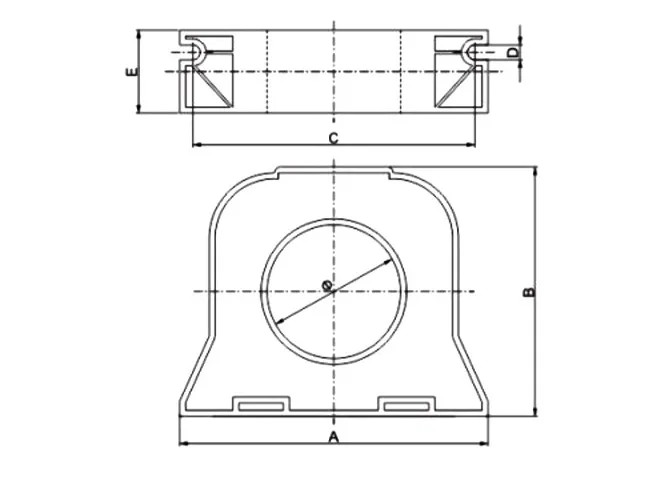

Dimensi mekanik (mung kanggo referensi)
| Spesifikasi Model | ukuran | ||||||
| Referensi saiki | ø | A | B | C | D | E | |
| CTK-45 | ≤100A | 45 | 104 | 81 | 95 | 5 | 28 |
| CTK-65 | ≤225A | 65 | 124 | 101 | 115 | 5 | 28 |
| CTK-80 | ≤400A | 80 | 138 | 116 | 130 | 5 | 28 |
| CTK-100 | ≤630A | 100 | 158 | 136 | 150 | 5 | 28 |
1. Keuntungan inti
Bisa ndeteksi arus sing ora seimbang kanthi akurat: Trafo arus urutan nol jinis CTK dirancang khusus kanggo sistem tenaga telung fase, lan bisa ngukur arus sing ora seimbang sing dibentuk kanthi jumlah arus telung fase. Yen ana kesalahan bocor saka siji utawa sawetara konduktor fase menyang lemah, yaiku, kesalahan grounding, bisa dideteksi kanthi pas wektune.
Sensitivitas sing dhuwur banget: sanajan arus lemah cilik bisa dideteksi dening trafo iki. Kanthi cara iki, bisa nyegah peralatan saka rusak amarga malfunctions, nyuda resiko kejut listrik kanggo personel, lan nggawe sistem electrical operate luwih aman.
Takeran akurat: Malah ing ngarsane gangguan kuwat utawa gangguan liyane ing situs, menehi asil pangukuran akurat kanggo jinis CTK nul-urutan transformer saiki, kang bisa nyedhiyani support data dipercaya kanggo tumindak pangayoman sakteruse.
Instalasi tanpa ndemek sirkuit: Iku utamané trep kanggo nginstal tanpa medhot sirkuit utawa mungkasi mbukak. Cukup diselehake ing konduktor netral sistem telung fase tanpa mengaruhi operasi normal sistem kasebut.
Frekuensi adaptasi sing amba: Frekuensi kerja bisa nutupi 50Hz nganti 400Hz, lan bisa adaptasi karo skenario panggunaan listrik umum kanthi kompatibilitas sing apik.
Ora mengaruhi operasi sirkuit: Beban dhewe banget kurang, sing ora bakal duwe pengaruh sing signifikan ing operasi sirkuit, utawa ora bakal ngganggu akurasi peralatan pangukuran liyane ing sistem kasebut, njamin operasi stabil kabeh sistem listrik.
Skenario pemantauan kebakaran listrik
Sistem proteksi geni lan bocor
Piranti proteksi relay elektromagnetik
peralatan pangayoman mikrokomputer, etc
