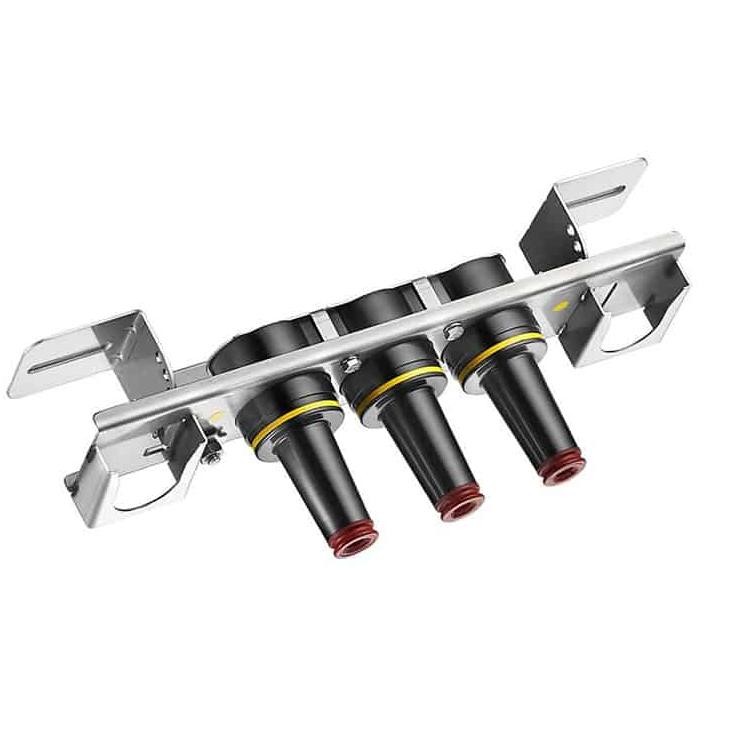

15KV 200A Loadbreak Junctio

Pabrik Comewill 15KV 200A Loadbreak Junction nduweni dalan sing nggawa arus tembaga kabeh, njamin kinerja sing dipercaya lan konsisten ora preduli ing kahanan apa wae.
Iku kebak meets IEEE Standard 386 syarat, lan rampung diijolke karo produk saingan lan komponen kawin liyane sing uga tundhuk karo IEEE Standard 386. Nalika diinstal karo bagean cocog, iki loadbreak prapatan ngirim sambungan lengkap shielded, becik kanggo aplikasi loadbreak.

Apa sing 15KV 200A Loadbreak Junction?

A 15KV 200A Loadbreak Junction minangka piranti sambungan kabel voltase medium sing digunakake ing sistem distribusi daya kanggo nyambungake, cabang, lan bagean kabel lemah 15kV kanthi aman nalika ngidini operasi loadbreak (live switching). Biasane kalebu macem-macem antarmuka 200A (kayata 2, 3, utawa 4 cara) sing digabungake sacara internal, ngidini konfigurasi loop, tap, utawa sambungan sing fleksibel. Dibangun kanggo IEEE Standard 386, njamin operasi kanthi shielded, aman, lan dipercaya ing trafo pad-dipasang, switchgear, lan aplikasi vault lemah.

TES PRODUKSI

Tes ditindakake miturut Standar IEEE/ANSI 386.
Tingkat Tegangan Corona Minimal - 11 kV
AC 1 Menit Tahan - 34 kV

Tes sing ditindakake miturut syarat proses manufaktur Chardon:
Pemeriksaan Fisik
Diseksi périodik
Analisis X-ray périodik

RATINGS VOLTAGE
Kelas Tegangan 15 kV
Maks. Rating Phase kanggo Phase 14,4 kV
Maks. Rating Phase kanggo Ground 8,3 kV
AC 1 Menit Tahan 34 kV
DC 15 Menit Tahan 53 kV
BIL lan Full Wave Crest 95 kV
Tingkat Tegangan Corona Minimal 11 kV
RATINGS SAIKI
Terus menerus: 200 amps rms
Ngalih: 10 operasi ing 200 amps rms ing 14,4 kV
Fault Close: 10,000 amps rms simetris ing 14,4 kV kanggo 0,17 s sawise 10 sukses operasi switching sukses
Wektu Singkat:
• 10.000 amps rms simetris kanggo 0,17 s
• 3.500 amps rms simetris kanggo 3,0 s

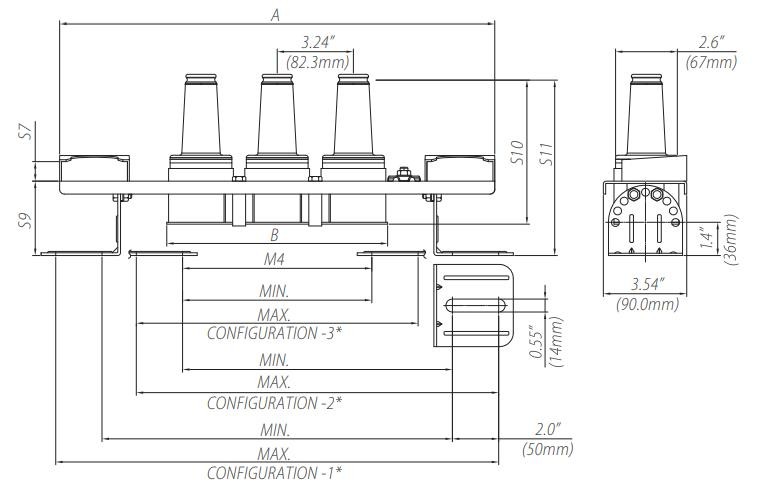

Persimpangan karo Informasi Dimensi Bracket

Langkah-langkah Operasi Loadbreak

1. Cepet clampstick aman kanggo narik mripat.
2. Aja aplikasi sembarang pasukan narik - mung menehi konektor corak clockwise sethitik kanggo break gesekan lumahing antarane sikut lan bushing.
3. Tarik konektor terus metu saka bushing kanthi cepet, gerakan tenan. Pesthekake supaya konektor adoh saka sembarang bidang lemah.
4. Selehake konektor ing piranti aksesoris sing tepat, tindakake pandhuan operasi aksesoris.
5. Gunakake clampstick kanggo sijine tutup protèktif terisolasi (karo kabel saluran disambungake menyang lemah sistem) ing sembarang bushing energized kapapar.

FAQ

Apa fungsi utama saka 15KV 200A Loadbreak Junction?
Iki digunakake kanggo bagean, daur ulang, tunyuk, utawa sambatan kabel voltase medium nalika ngidini switching loadbreak aman ing sistem distribusi energized.
Apa kompatibel karo merek liyane?
Ya, kanthi lengkap tundhuk karo IEEE Standard 386™, njamin pertukaran lengkap karo sistem konektor terisolasi sing bisa dipisahake liyane sing kompatibel.
Apa bisa digunakake ing instalasi lemah?
Pancen. Iki dirancang khusus kanggo peralatan sing dipasang ing pad lan aplikasi kubah lemah ing ngendi kelembapan, bledug, lan kendala papan umum.
Fitur safety apa sing diwenehake dening Loadbreak Junction 15KV 200A?
Nawakake insulasi EPDM sing dilindhungi kanthi lengkap, operasi loadbreak sing dikontrol, kemampuan tahan impuls dhuwur, lan kinerja gangguan busur sing stabil kanggo ngalih aman.
