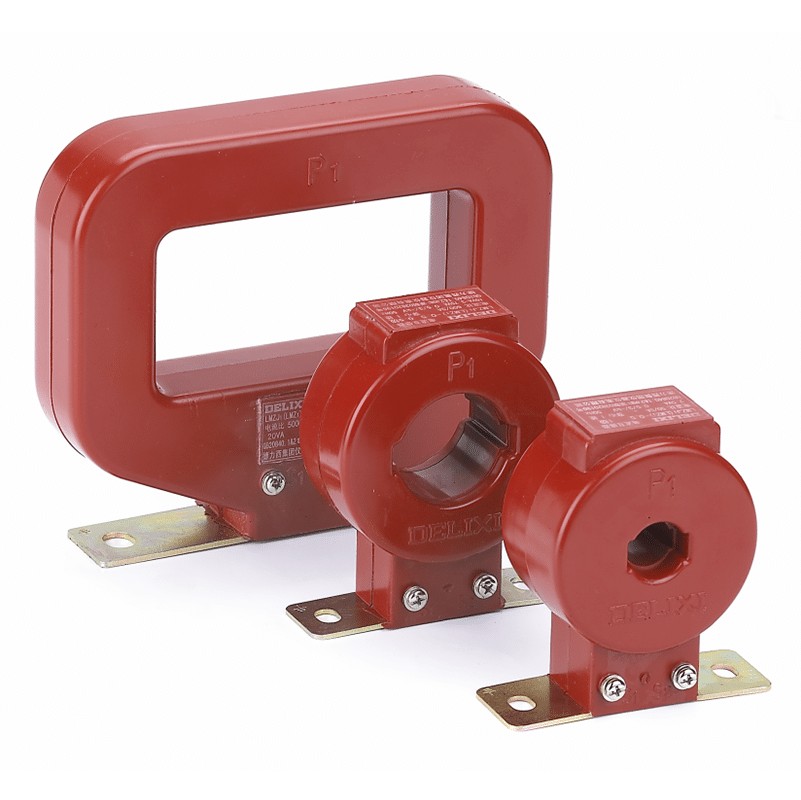

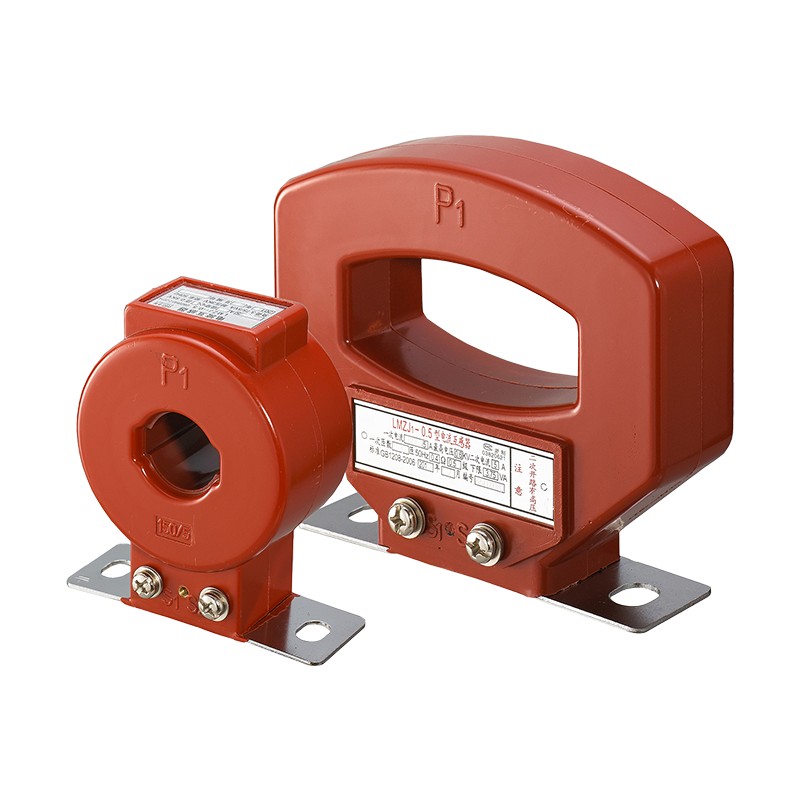

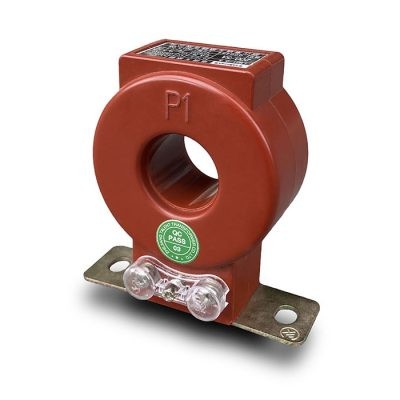

Minangka pabrikan profesional ing China, Comewill pengin nyedhiyakake Transformer Saiki LMZJ1-0.5 khusus, sing disempurnakake nggunakake teknologi casting insulasi resin lan nggunakake mode instalasi piring dasar tetep. Kanthi stabilitas operasional sing luwih apik lan daya tahan jangka panjang, ngirit biaya pangopènan kanggo mitra pengadaan saka oyod. Nyedhiyakake macem-macem pilihan gear presisi dhuwur 0.2, 0.5, 0.2s, lan 0.5s, kanthi gampang nutupi kabutuhan aplikasi sing beda-beda ing macem-macem skenario.
Desain struktur sing kompak nggawe instalasi lan penyebaran luwih fleksibel, lan dhukungan dual konfigurasi safety tingkat paling dhuwur lan umur layanan sing dawa banget ndadekake Transformer Saiki LMZJ1-0.5 dadi pilihan sing dipercaya ing pengadaan sistem voltase rendah modern. Perlu dicathet menawa trafo voltase kurang iki nduweni resistensi suhu dhuwur lan resistensi polusi, lan bisa njaga operasi sing stabil sanajan ing lingkungan sing angel, nggedhekake nilai saben investasi pengadaan.
Inti saka Transformer Saiki LMZJ1-0.5 yaiku inti wesi bunder sing digawe saka lembaran baja silikon berorientasi dingin - desain penggulungan presisi iki minangka kunci kanggo ngoptimalake efisiensi magnetik lan nggawe dhasar kanggo operasi sing dipercaya.
Penggulungan sekunder dibungkus kanthi rata ing inti wesi bunder iki, yaiku susunan sing dirancang kanthi teliti sing njamin kinerja sing konsisten ing kabeh kondisi operasi lan ngilangi masalah output sing ora rata.
Jendhela tengah mlaku liwat tengah prodhuk lan dirancang kanggo integrasi rapi saka busbars, nalika basa kuat ing ngisor menehi titik instalasi luwih aman lan stabil kanggo produk, nggawe gampang kanggo nginstal.
Kabeh komponen dibuwang saka bahan insulasi resin sing ora jenuh. Casing sing kuat iki ora mung nambah daya tahan, nanging uga nambah safety lan nglindhungi komponen internal saka tekanan lingkungan, nggawe trafo tahan ing macem-macem lingkungan kerja.
| Parameter Listrik | Parameter Mekanik | ||
| Frekuensi | 50/60Hz | Kasus | PC/UL94-V0 |
| Input Rated | 5A-5000A | Bobbin | PBT |
| Range pengukuran | 5% Ing-120% Ing | inti | Baja silikon |
| Rated Output | 1A,5A | Konstruksi | meneng |
| Rasio Tegangan | 0.72KV (AC) | Suhu Operasi | -25℃～＋75℃ |
| kekuatan dielektrik | 3.0KV/1mA/1min | Kelembapan Operasi | ≤85% |
| Ketahanan Isolasi | DC500V/100MΩ min | Sambungan Output | Terminal |
| Model | Pratama / Sekunder | Ukuran Lubang Busbar (mm) | Beban Rated (VA) | Kelas Akurasi | Tegangan Rated |
| LMZJ1-0.5 30 | 5/5A~300/5A | ø = 31 mm | 2.5~5 | 0.2S 0.5S 0.5 | 0.72KV (AC) |
| LMZJ1-0.5 35 | 5/5A~300/5A | ø = 35 mm | 2.5~5 | 0.2S 0.5S 0.5 | 0.72KV (AC) |
| LMZJ1-0.5 40 | 200/5A~500/5A | ø = 42 mm | 5 | 0.2S 0.5S 0.5 | 0.72KV (AC) |
| LMZJ1-0.5 50 | 400/5A~600/5A | ø = 56 mm | 5 | 0.2S 0.5S 0.5 | 0.72KV (AC) |
| LMZJ1-0.5 80 | 750/5A~1200/5A | ø = 83 mm | 10~20 | 0.2S 0.5S 0.5 | 0.72KV (AC) |
| LMZJ1-0.5 100 | 800/5A~2000/5A | ø = 102 mm | 10~30 | 0.2S 0.5S 0.5 | 0.72KV (AC) |
| LMZJ1-0.5 140 | 2000/5A~4000/5A | ø = 142 mm | 15~30 | 0.2S 0.5S 0.5 | 0.72KV (AC) |
| LMZJ1-0.5 180 | 5000/5A~6000/5A | ø = 182 mm | 15~30 | 0.2S 0.5S 0.5 | 0.72KV (AC) |

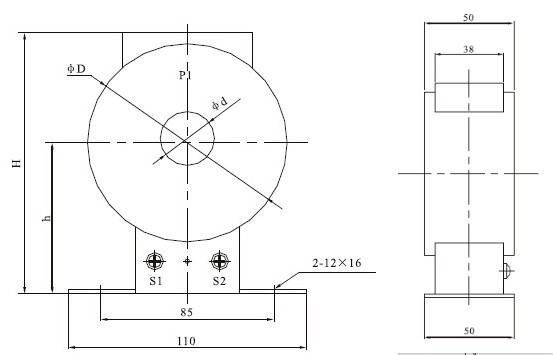

| Jinis | Rasio Saiki | H | h | φD | φd |
| LMZ1-0.5 | 5-300/5 | 117 | 68 | 90 | 30 |

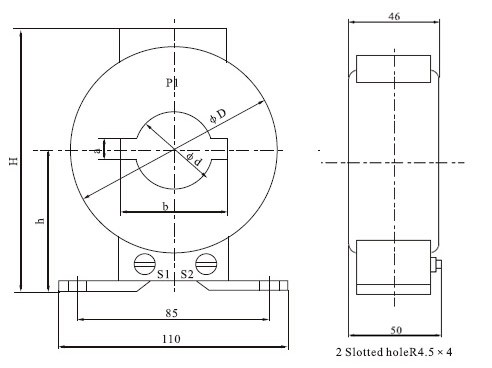

| Jinis | Rasio Saiki | H | h | φD | φd | a | b |
| LMZJ1-0.5 | 5-300/5 | 118 | 70 | 91 | 32 | 10 | 41 |
| 400-600/5 | 128 | 75 | 97 | 43 | 12 | 52 |

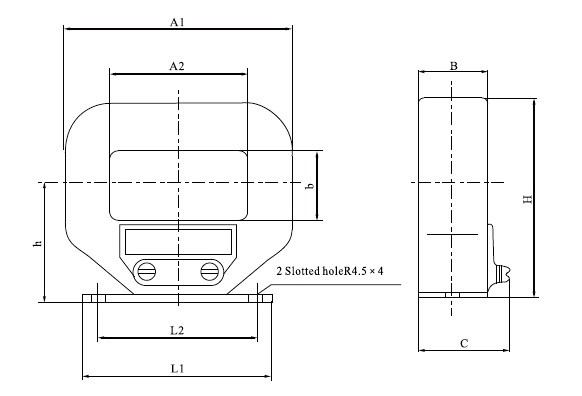

| Jinis | Rasio Saiki | A1 | A2 | B | h | H | L1 | L2 | C | b |
| LMZJ1-0.5 | 1000/51200/51500/5 | 172 | 104 | 30 | 80 | 140 | 156 | 123 | 41 | 50 |
| 2000/53000/5 | 216 | 140 | 42 | 102 | 182 | 175 | 150 | 46 | 70 | |
| 4000/55000/5 | 238 | 150 | 55 | 117 | 220 | 230 | 180 | 60 | 94 |
